驻波比（Standing Wave Ratio，SWR）是衡量射频系统中阻抗匹配程度的重要参数，其值反映了信号在传输线上的反射情况，驻波比过高会导致信号功率损耗、设备发热甚至损坏，因此通过命令检测和调整驻波比是射频工程中的核心操作之一，以下是驻波比命令的详细说明，包括常用命令类型、操作步骤、参数解读及注意事项,并通过表格对比不同场景下的命令应用。

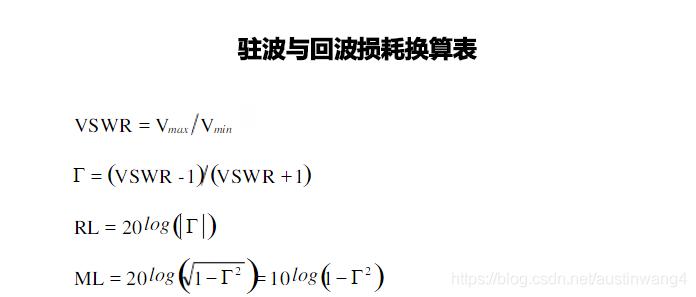

在射频设备或网络分析仪中，驻波比命令通常通过命令行界面（CLI）、图形用户界面（GUI）或专用软件触发，以常见的网络分析仪为例，通过CALC:PAR:SEL命令选择测量参数（如S11），再使用CALC:DATA:SDATA?读取反射系数数据，最后通过数学计算转换为驻波比，反射系数Γ的模值可通过CALC:DATA:SNP?获取，驻波比的计算公式为SWR = (1 + |Γ|) / (1 - |Γ|)，对于支持直接驻波比测量的设备，可使用CALC:PARAM:DEF:EXT定义驻波比参数，或通过MEAS:PARAM:SEL直接选择驻波比测量模式。
在路由器或基站等网络设备中，驻波比命令通常用于检测天馈系统的健康状态，以华为设备的命令行界面为例，display antenna vswr命令可查看当前端口的驻波比数值，输出结果通常包括端口编号、频率范围、驻波比阈值及当前值，若驻波比超过预设阈值（如1.5），系统会触发告警，对于思科设备，show controllers radio命令可查看射频模块的驻波比统计信息，包括最小值、最大值和平均值，部分设备支持debug vswr命令开启实时调试模式,输出详细的反射信号数据供分析。
在自动化测试脚本中，驻波比命令常与编程语言结合使用，通过Python的pyvisa库控制网络分析仪时，可发送SYST:REM命令进入远程模式，再执行CALC1:PAR:DEF:EXT 'SWR', 'S11DB'定义驻波比参数，最后使用CALC1:DATA?读取结果，在LabVIEW环境中，可通过VISA写入节点发送*IDN?确认设备身份，再发送CALC:PAR:SEL 'SWR'选择驻波比测量，并通过VISA读取节点获取数据，需要注意的是，不同厂商的命令语法可能存在差异，例如是德科技（Keysight）设备使用CALC:PAR:SEL，而罗德与施瓦茨（R&S）设备可能使用CALC:PAR:SELECT。
以下是不同设备类型中驻波比命令的应用对比表格：
| 设备类型 | 常用命令示例 | 功能说明 |
|---|---|---|
| 网络分析仪 | CALC:PAR:SEL 'SWR' |
选择驻波比测量参数 |
| 网络分析仪 | CALC:DATA:SDATA? |
读取反射系数数据，用于计算驻波比 |
| 华为基站/路由器 | display antenna vswr |
显示天线端口的驻波比数值及告警状态 |
| 思科无线设备 | show controllers radio |
查看射频模块的驻波比统计信息 |
| 自动化测试脚本 | CALC1:PAR:DEF:EXT 'SWR', 'S11DB' |
在编程环境中定义驻波比测量参数 |
| 自动化测试脚本 | SYST:REM |
将设备切换至远程模式，便于程序控制 |
执行驻波比命令时，需注意以下几点：确保设备已校准，否则测量结果可能存在偏差，网络分析仪在每次更换测试电缆或连接器后需执行CALC:CORR:COLL进行校准，避免在信号干扰较大的环境中操作，可通过SYST:AVER:COUN命令设置平均次数以减少噪声影响，不同频率下的驻波比可能存在差异，建议在设备工作频段内多点测量，并通过SENS:FREQ:STAR和SENS:FREQ:STOP命令设置频率范围。
对于高频段（如毫米波）测量，驻波比对连接器的清洁度极为敏感，此时可使用CALC:CORR:OPEN执行开路校准，或通过SYST:ERR?命令读取错误代码以排查硬件故障，部分设备支持TRIG:SEQ:SOUR命令触发单次测量,避免连续测量导致的设备过热。
在维护过程中，若发现驻波比异常升高，可通过以下步骤排查：1. 检查射频线缆和连接器是否松动或氧化；2. 使用CALC:CORR:ECAL执行电子校准；3. 通过SENS:BAND:RES提高频率分辨率以定位问题频点；4. 若问题持续，可能是天线或功放模块故障，需进一步使用POWR:LEV?命令检查发射功率是否稳定。
相关问答FAQs：
问题1：为什么网络分析仪执行驻波比测量时显示“校准错误”？
解答：校准错误通常由未正确执行校准程序、校准件损坏或测试端口连接异常导致，首先检查校准件（如开路、短路、负载）是否完好，然后重新运行校准命令（如CAL:CORR:COLL），若问题依旧，需确认测试电缆是否完好，并尝试更换校准件，确保设备预热时间足够（通常30分钟以上）,以避免温度漂移影响校准精度。
问题2：如何通过命令降低基站天线的驻波比？
解答：驻波比是物理参数，无法通过直接命令降低，但可通过调整硬件或配置优化匹配，首先使用display antenna vswr定位异常端口，检查天馈系统是否有弯折或进水，若硬件正常，可尝试调整天线的下倾角或方位角，减少信号反射，对于支持参数配置的设备，可通过antenna vswr threshold命令调整告警阈值，但实际驻波比仍需通过物理整改（如更换馈线或天线）来改善。
