在CAD软件中,坡度标注是工程设计中不可或缺的功能,尤其在建筑、道路、市政等工程领域,坡度的准确标注直接关系到工程的可行性和安全性,CAD坡度标注命令主要通过“标注”菜单或命令行输入实现,不同版本的CAD(如AutoCAD、中望CAD等)操作逻辑基本一致,核心功能包括创建带坡度符号的标注、显示坡度比例或角度、自定义标注样式等,以下从命令调用、操作步骤、参数设置及注意事项等方面展开详细说明。

坡度标注的命令调用方式
CAD中坡度标注主要通过两种方式启动:一是通过“标注”菜单下的“坡度标注”选项(部分版本需自定义添加该命令);二是直接在命令行输入命令,如“DIM坡度”(具体命令名可能因CAD版本或插件而异,常见命令包括“GRADIENT”“SLOPE”或第三方插件命令如“TADDIM”),若命令行无直接命令,可通过“线性标注”结合“多重引线”手动组合,或使用“块定义”创建坡度符号后插入标注。
使用标准标注命令创建坡度标注

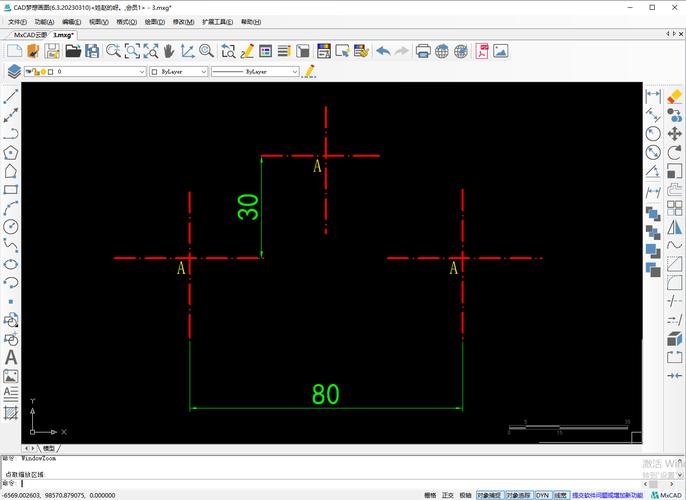

以AutoCAD为例,若未安装专用坡度标注插件,可通过“线性标注”和“多重引线”组合实现:
- 绘制坡度符号:使用“多段线”绘制箭头符号(或调用“块”插入预设坡度箭头);

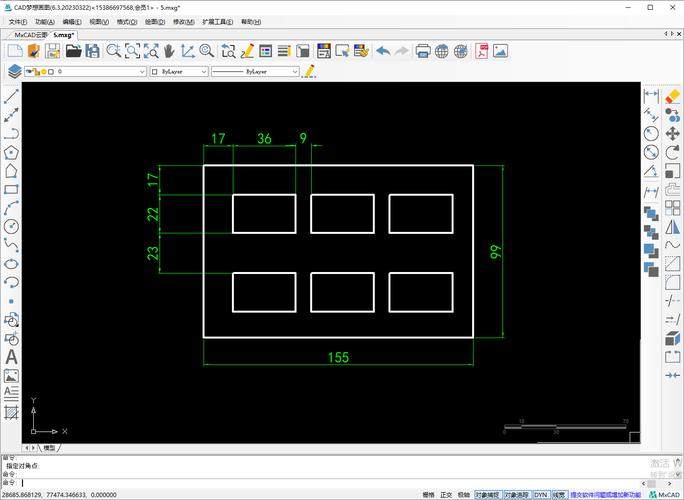

- 标注坡度值:通过“线性标注”测量坡度方向的垂直高度差(Δh)和水平距离(L),计算坡度值(i=Δh/L);
- 添加文字说明:使用“多行文字”输入坡度值(如1:2或50%),并放置在箭头旁。
此方法虽灵活,但步骤繁琐,效率较低,适合临时标注。
使用专用坡度标注命令(以第三方插件为例)
若安装了工程量计算插件或建筑专用工具(如“天正建筑”“探索者”等),坡度标注命令会更便捷,以“天正建筑”为例,命令为“TDimdim/Slope”:

- 启动命令:在命令行输入“TDimdim”,选择“坡度标注”子项;
- 选择标注对象:依次拾取坡度的起点和终点(如道路两侧或楼梯踏步的边缘点);
- 设置参数:命令行提示输入坡度比例(如1:n)、箭头样式(实心/空心)、文字位置(上方/下方)等,按需求输入或回车默认;
- 完成标注:移动光标调整标注位置,单击确认,自动生成带箭头和坡度值的标注。
专用命令的优势在于自动计算坡度值、统一符号样式,并支持批量标注,尤其适合复杂地形或管线工程。
坡度标注的样式设置
无论使用哪种命令,合理设置标注样式是关键,通过“标注样式管理器”(命令:DIMSTYLE)可自定义坡度标注的外观:
- 符号与箭头:设置箭头样式为“倾斜”或“实心闭合”,大小根据图纸比例调整(如1:100图纸箭头大小设为2.5);
- 文字:指定文字高度、字体(如宋体或工程专用字体)和对齐方式;
- 主单位:设置单位格式为“小数”或“分数”,精度控制小数位数(如坡度值显示至0.01%)。

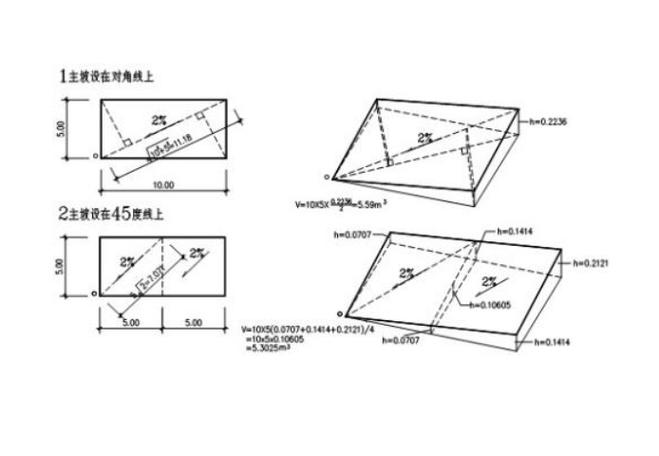

对于不同专业,坡度标注规范可能不同(如道路工程需显示坡度百分比,建筑工程常用比例1:n),需根据《建筑制图标准》(GB/T 50104-2010)或行业规范调整。
常见问题与注意事项
- 坡度方向错误:标注时需注意起点和终点的拾取顺序,箭头方向应指向坡度下降方向,避免反向标注导致误解;
- 比例计算错误:手动计算坡度时,确保Δh和L为同一单位(如均为毫米),避免单位不统一导致比例失真;
- 标注冲突:在复杂图纸中,坡度标注应与其他标注(如尺寸、标高)错开布置,可使用“编辑标注文字”命令调整位置;
- 版本兼容性:部分插件命令在CAD不同版本中可能不兼容,建议使用官方支持的插件或通过LISP程序自定义命令。
