在CAD软件中绘制扇形是常见的绘图操作,通常需要结合多个命令或特定工具来实现，以下是关于使用CAD命令绘制扇形的详细方法、步骤及注意事项，内容涵盖不同版本CAD的操作差异、参数设置及实用技巧。

绘制扇形的核心方法

在CAD中,扇形是由两条半径和一条圆弧组成的封闭图形，其绘制主要依赖于“圆弧”和“直线”命令的组合，或通过“多段线”命令一次性完成，以下是几种主流操作方式：

使用“圆弧”+“直线”命令

• 步骤：
  1. 执行“圆弧”（ARC）命令，输入快捷键A后回车。
  2. 选择圆弧的起点（通常为圆心或圆周上一点），根据提示输入圆弧的端点或圆心，设置圆弧的角度（如90度）。
  3. 执行“直线”（LINE）命令，连接圆弧的两个端点与圆心，形成扇形。
• 适用场景：适用于需要精确控制圆弧角度或半径的情况，但操作步骤较多，需手动闭合图形。

使用“多段线”（PLINE）命令

• 步骤：
  1. 输入PLINE命令回车，指定起点（圆心）。
  2. 输入A切换到圆弧模式，设置圆弧的端点或半径（如输入R指定半径）。
  3. 输入圆弧的角度（如180表示半圆），此时会显示圆弧。
  4. 输入L切换回直线模式，连接圆弧端点与圆心，输入C闭合图形。
• 优势：通过多段线的连续性，可一次性绘制出封闭扇形，避免后期手动连接。

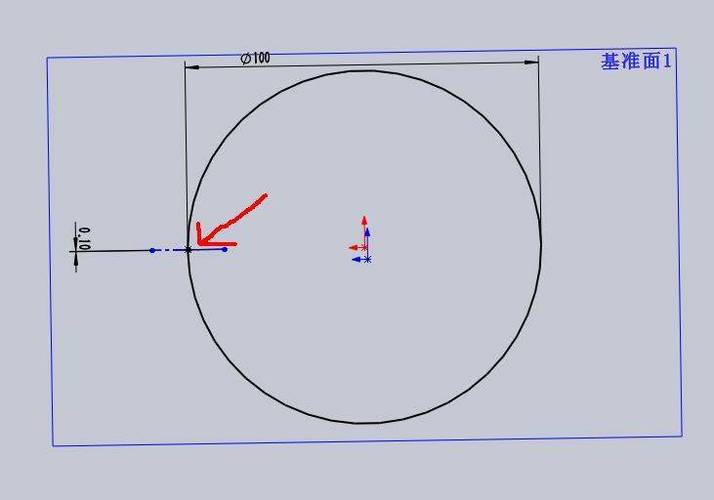

使用“圆”（CIRCLE）+“修剪”（TRIM）命令

• 步骤：
  1. 绘制一个完整的圆形（CIRCLE命令）。
  2. 执行“修剪”（TRIM）命令，选择圆形作为剪切对象。
  3. 指定两个剪切点（通过圆心画两条直线作为辅助线），删除多余部分，保留扇形区域。
• 适用场景：适用于已知圆心和半径，仅需调整圆弧角度的情况，修剪操作需辅助线配合。

使用“扇形”专用命令（部分版本）

• AutoCAD Mechanical等扩展版：直接输入PISECTOR命令，按提示输入圆心、半径和角度即可生成扇形。
• 通用版替代方案：若使用基础版CAD，可通过“自定义功能区”添加“扇形”工具（需加载第三方插件或LISP程序）。

参数设置与注意事项

1. 角度与方向控制：

   • 圆弧角度默认为逆时针方向,若需顺时针绘制，可在输入角度值前加负号（如-90）。
   • 部分命令中需明确“包含角”参数，例如在“圆弧”命令中选择“圆心、起点、角度”模式时，角度值决定扇形大小。

2. 坐标输入方式：

   • 极坐标输入：如@100<45表示从起点出发，长度100，角度45度的点。
   • 相对坐标：如@50,0表示相对于上一点向右移动50单位。

3. 精度与单位：


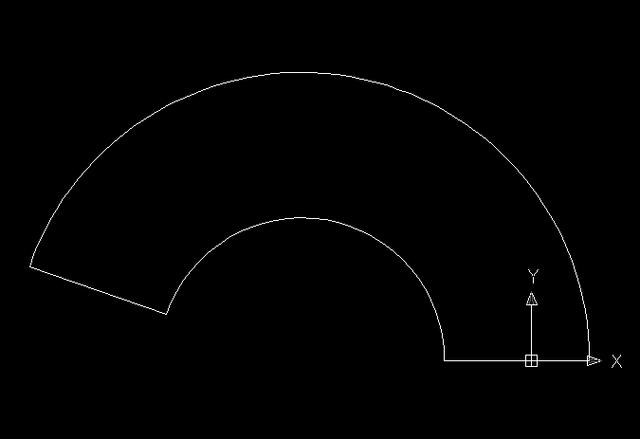

   （图片来源网络，侵删）

   在“单位设置”（UNITS）中确保角度类型为“十进制度数”或“度/分/秒”，避免因单位格式导致参数错误。

4. 图层与属性：

   建议将扇形绘制在独立图层,便于后续修改线型、颜色等属性。 | 图层名称 | 颜色 | 线型 | 用途 | |----------|------|------|------------| | 扇形 | 红色 | Continuous | 绘制主体 | | 辅助线 | 灰色 | Dashed | 临时参考线 |

不同版本CAD的操作差异

• AutoCAD 2007及以前版本：需通过“圆弧”和“直线”组合绘制，无直接扇形工具。
• AutoCAD 2010及以上版本：可通过“多段线”命令的圆弧选项简化操作，部分专业版（如Architecture）内置扇形工具。
• 中望CAD等国产软件：操作逻辑与AutoCAD基本一致，但命令名称可能略有差异（如“扇形”命令为SECTOR）。

实用技巧与常见问题

1. 快速绘制90度扇形：


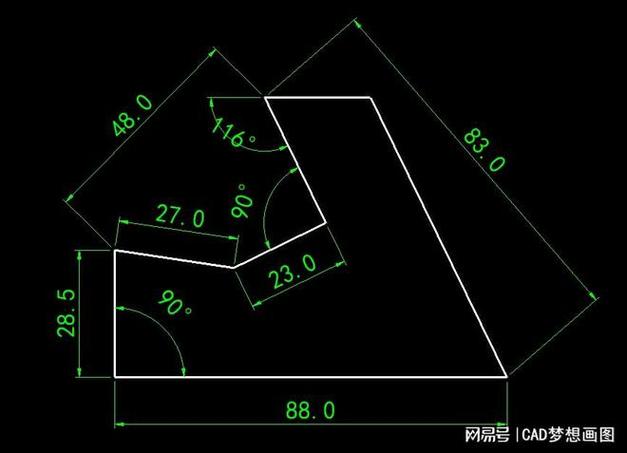

   （图片来源网络，侵删）
   • 输入PLINE→指定圆心→输入A→输入R→半径值→输入90→输入L→输入C闭合。

2. 动态绘制扇形：

   启用“动态输入”（F12），在绘制过程中可直接预览扇形形状并调整参数。

3. 错误处理：

   • 若扇形无法闭合,检查是否正确使用“闭合”（C）选项或辅助线是否对齐圆心。
   • 若角度显示异常,确认“单位设置”中的角度方向为“逆时针”。

相关问答FAQs

问题1：如何绘制半径为50、角度为120度的扇形？
解答：

1. 输入PLINE命令，在绘图区指定圆心位置。
2. 输入A切换到圆弧模式，再输入R指定半径为50。
3. 输入圆弧包含角为120,此时显示圆弧。
4. 输入L切换到直线模式，输入C闭合图形，完成扇形绘制。

问题2：如何修改已绘制扇形的半径或角度？
解答：

1. 选中扇形,使用“特性”（PROPERTIES）命令（快捷键Ctrl+1）打开属性面板。
2. 在“几何图形”选项中，修改“半径”或“包含角”的数值，扇形将实时更新。
3. 若需通过命令修改,可输入STRETCH命令，框选扇形半径端点并拖动至新位置，或使用SCALE命令调整整体大小。
