在CAD软件中,组合（或称“块”）功能是将多个对象合并为一个单一对象，便于编辑和管理，有时需要取消组合，将块分解回独立的对象，以下是关于CAD取消组合命令的详细说明，包括方法、注意事项及实际应用场景。
取消组合的基本方法
CAD中取消组合主要通过“分解”（Explode）命令实现，不同版本的CAD操作路径略有差异，但核心功能一致，以下是常用操作步骤：
-
启动命令：

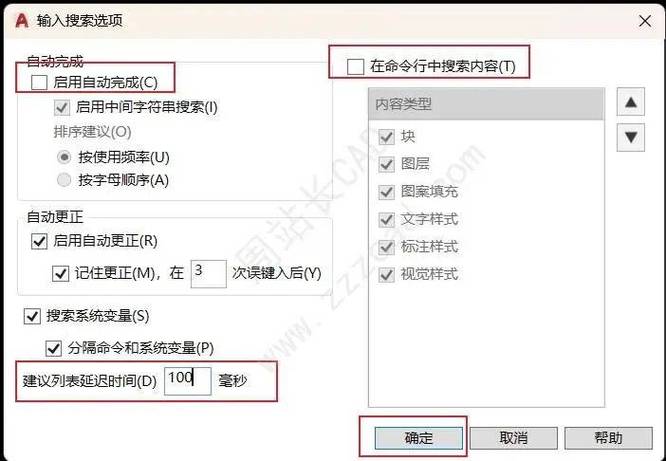

- 输入命令
X（快捷键）或EXPLODE，然后按回车键。 - 或通过菜单栏选择“修改”→“分解”。
- 或在“修改”工具栏中点击“分解”按钮（图标为一个爆炸图形）。
- 输入命令
-
选择对象：
命令行提示“选择对象”时，用鼠标点击需要取消组合的块或复合对象，可单选或多选。 -
确认操作：
按回车键确认，选中的块将被分解为原始的独立对象（如直线、圆、文字等）。

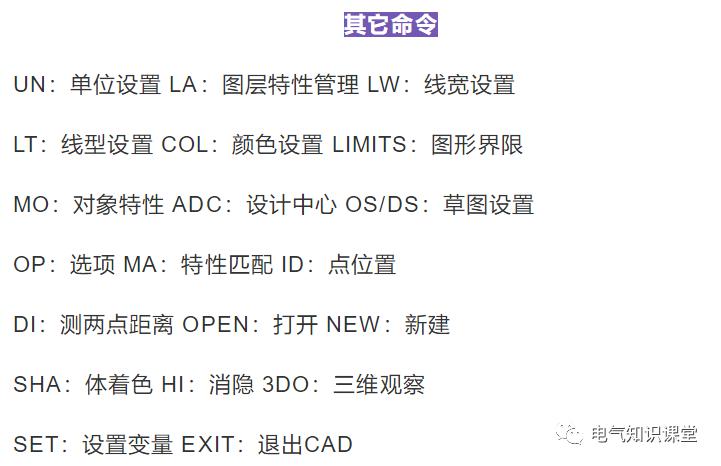

（图片来源网络，侵删）
分解命令的扩展功能
分解命令不仅适用于块,还可用于其他复合对象，如表1所示。
| 对象类型 | 分解后的结果 | 注意事项 |
|---|---|---|
| 块（Block） | 分解为创建块时的原始对象 | 若块嵌套（块内含块），需多次分解 |
| 多段线（Polyline） | 分解为直线、圆弧或单独的线段 | 宽多段线分解后宽度属性丢失 |
| 尺寸标注 | 分解为直线、箭头、文字和定义点 | 尺寸关联性失效，需重新标注 |
| 图案填充（Hatch） | 分解为独立的线条或面域 | 填充图案可能变得复杂，影响文件大小 |
| 文字（Mtext） | 分解为单行文字（Dtext） | 多行文本格式丢失，需手动调整 |
注意事项与常见问题
-
嵌套块的分解：
若块中包含其他块（嵌套块），需多次执行分解命令，直至所有对象完全独立。 -
属性丢失风险：
分解后，块的属性（如动态块的参数、约束）可能失效，建议提前备份原始文件。 -
性能影响：
复杂块分解后，对象数量激增可能导致文件卡顿，尤其是大型图纸。 -
替代方案：
- 局部编辑：若仅需修改块内部分对象，可双击块进入“块编辑器”，无需分解。
- “Xplode”命令：部分CAD版本支持
XPLODE命令，可选择性保留图层、颜色等属性。
实际应用场景
-
：
当需要调整块中的单个元素（如更改文字或移动图形）时，需先分解块。 -
图纸清理：
分解无用块可减少文件冗余，提升打开和运行速度。 -
数据导出：
将块分解为基本对象后，便于导出为其他格式（如DXF或PDF）时保持兼容性。
相关问答FAQs
问题1：分解后为什么对象位置偏移或消失？
解答：分解块时，若原始对象包含非零坐标点（如定义点或属性），分解后可能因坐标系差异导致偏移，建议在分解前检查块基点位置，或使用“重定义”功能调整块基点，若对象消失，可能因图层被冻结或隐藏，需检查图层状态。
问题2：如何快速批量分解多个块？
解答：可使用“快速选择”（QSELECT）功能筛选所有块对象，输入QSELECT后，在“对象类型”中选择“块参照”，点击“确定”后全选，再执行分解命令，通过脚本文件（.scr）或LISP程序（如explode-all.lsp）可一键批量分解，适合处理大量重复操作。
通过以上方法,用户可根据需求灵活使用分解命令，高效管理CAD图纸中的复合对象。
