在CAD软件操作中，解组命令是处理复杂图形时常用的功能，主要用于将已编组的多个对象拆分为独立的个体，方便后续的单独编辑或修改，掌握解组命令的快捷键能显著提升绘图效率,以下是关于CAD解组命令快捷键的详细说明及相关操作技巧。

解组命令的基本概念

“解组”是“编组”（GROUP）命令的逆操作，在CAD中，编组功能可以将多个对象（如直线、圆、多段线等）组合成一个整体，便于统一移动、旋转或修改属性，而解组则是将这样的整体拆散，使每个对象恢复独立状态，需要注意的是，解组仅针对通过“GROUP”命令创建的编组有效，对于块（BLOCK）或其他复合对象，需使用“分解”（EXPLODE）命令。

解组命令的快捷键及调用方式

在主流CAD软件（如AutoCAD）中，解组命令的默认快捷键是 Ungroup，但实际操作中更常用的快捷键是 Ctrl+Shift+G,以下是几种调用解组命令的方式：

快捷键方式

选中需要解组的对象后，直接按下 Ctrl+Shift+G 组合键，即可快速完成解组操作，若当前未选中任何对象，按下快捷键会弹出“对象编组”对话框,提示选择编组。

命令行输入

在CAD命令行中输入 UNGROUP 或 U（注意：U是放弃命令的快捷键，需确保输入完整为UNGROUP），按回车键后,根据提示选择需要解组的对象或编组名称即可。

通过功能区菜单

在CAD的“常用”或“注释”选项卡中，找到“组”面板，点击“解组”按钮（图标通常为两个分离的方框）,然后选择目标编组进行解组。

右键菜单

选中编组对象后，单击鼠标右键，在弹出的快捷菜单中选择“组”→“解组”选项。

解组命令的注意事项

1. 编组与块的区别：编组是临时组合，解组后对象属性（如颜色、线型）保持不变；而块是永久定义，分解后可能丢失部分属性，若误将块当作编组解组，需使用“EXPLODE”命令。
2. 嵌套编组的处理：若编组内包含其他编组（嵌套编组），单次解组只能拆解最外层编组,需多次执行解组命令才能完全拆散。
3. 图层与编组的关系：解组不会改变对象的图层归属，若编组对象位于不同图层,解组后各对象仍保留原图层属性。
4. 快捷键冲突：部分CAD插件或自定义设置可能与Ctrl+Shift+G冲突，若快捷键失效，可通过“选项”→“键盘快捷键”自定义修改。

解组命令的操作流程示例

以下以AutoCAD为例,说明解组命令的具体操作步骤：

1. 创建编组：使用GROUP命令（快捷键G）将多个对象（如矩形和圆）创建为一个编组，命名为“组1”。
2. 选择编组：在绘图区点击编组对象，整个编组被选中（显示夹点）。
3. 执行解组：
   • 直接按下Ctrl+Shift+G，编组立即解散,对象恢复独立。
   • 在命令行输入UNGROUP，按回车键后输入编组名“组1”,确认后解组。
4. 验证结果：解组后，分别点击原编组中的对象,可单独选中并编辑。

编组与解组的常见应用场景

1. 复杂图形编辑：在机械制图中，将一组螺栓、螺母等标准件编组,解组后可单独修改某个零件的尺寸。
2. 布局调整：在建筑平面图中，将同一房间的门窗、墙体编组,解组后可调整单个门窗的位置。
3. 属性管理：将具有相同属性（如颜色、线宽）的对象编组,解组后可单独修改部分对象的属性而不影响整体。

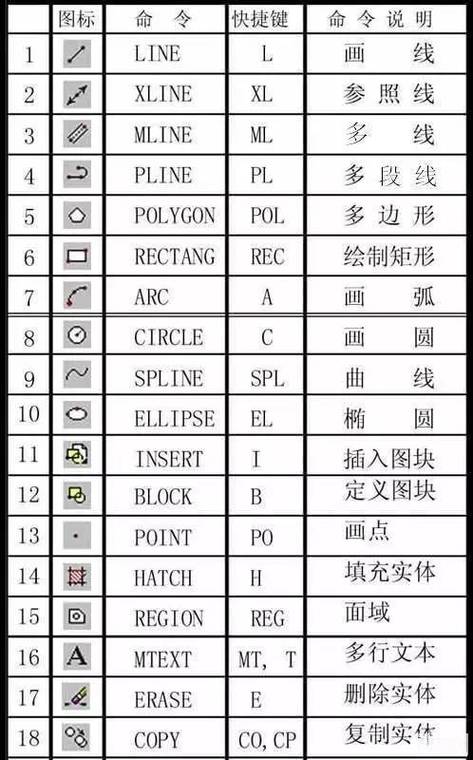

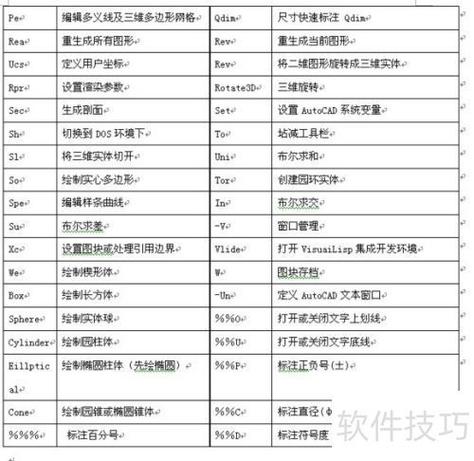

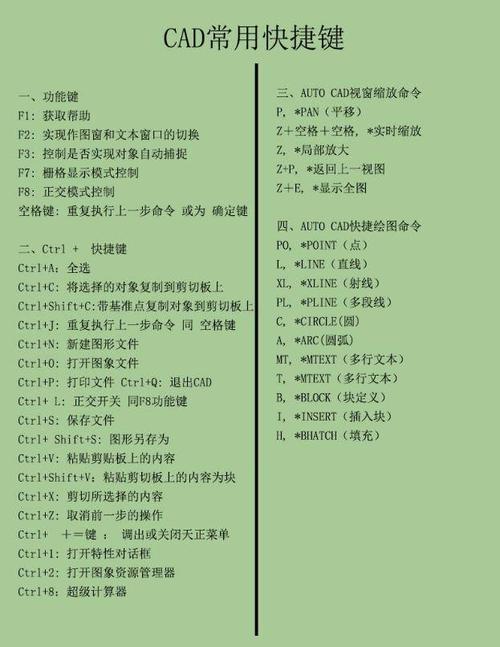

快捷键与其他命令的对比

相关问答FAQs

问题1：解组后对象无法单独编辑，是什么原因？
解答：可能原因有两个：一是选中的对象并非通过“GROUP”命令创建的编组，而是块或其他复合对象，需使用“EXPLODE”命令分解；二是CAD的“GROUP”功能被禁用，可通过“选项”→“选择集”勾选“对象编组”启用。

问题2：如何快速查找和管理当前图形中的所有编组？
解答：在命令行输入GROUP（快捷键G），弹出“对象编组”对话框，对话框中会列出所有编组名称、选择状态及对象数量，可在此重命名、删除或添加编组成员，也可通过“查找名称”功能快速定位特定编组。
