CAD设计中心命令是AutoCAD中一个强大且高效的功能，它允许用户在当前图形中直接访问和管理其他图形文件中的块、图层、文字样式、标注样式等资源，极大地提高了设计效率和文件管理的规范性，以下将从功能概述、操作流程、核心应用场景及注意事项等方面进行详细阐述。

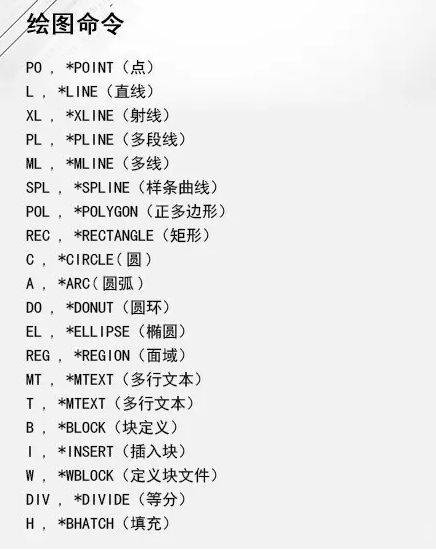

（图片来源网络，侵删）
功能概述与核心价值
CAD设计中心（ADCENTER，快捷键为ADC）相当于一个资源管理器，它能够浏览本地或网络驱动器中的任何图形文件（.dwg、.dwt、.dxf），并将其中的命名对象（如块、图层、布局、外部参照等）直接拖拽到当前图形中使用,其核心价值在于：
- 资源复用：避免重复绘制相同图形，如标准件、标题栏等,可直接从其他文件中调用。
- 标准化管理：统一图层、文字样式、标注样式等,确保多文件设计的一致性。
- 高效协作：团队成员可通过设计中心共享常用设计资源,减少重复劳动。
操作流程详解
启动设计中心

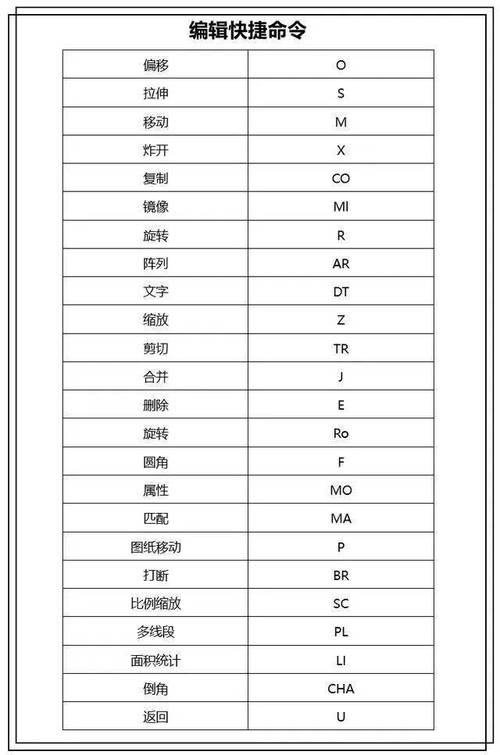

- 命令行：输入
ADCENTER或ADC,按回车键。 - 菜单栏：选择“工具”→“选项板”→“设计中心”。
- 快捷键：按
Ctrl+2组合键,快速打开设计中心窗口。
设计中心界面结构
设计中心窗口主要由以下几部分组成：
- 工具栏：包含加载、搜索、收藏夹等快捷操作按钮。
- 树状视图：显示文件夹、图形文件的层级结构，类似于Windows资源管理器，区域**：显示树状视图选中文件的具体内容，如块、图层等。
- 预览区域：显示选中对象的缩略图,方便快速识别。
加载与浏览文件
- 加载文件：点击工具栏中的“加载”按钮，选择需要浏览的图形文件,文件将在树状视图中展开。
- 切换视图：通过工具栏的“视图”按钮（大图标、小图标、列表等）调整内容区域的显示方式。
插入资源到当前图形
设计中心提供了两种主要的资源插入方式：
- 拖拽插入：直接将内容区域中的块、图层等对象拖拽到当前绘图区域，块将以默认比例和角度插入,图层则直接添加到当前图形的图层列表中。
- 右键插入：右键点击目标对象（如块），选择“插入块”，在弹出的对话框中设置插入点、比例、旋转角度等参数,适用于需要精确控制的场景。
搜索功能的使用
当需要快速定位特定资源（如某个名称的块或图层）时,可使用搜索功能：

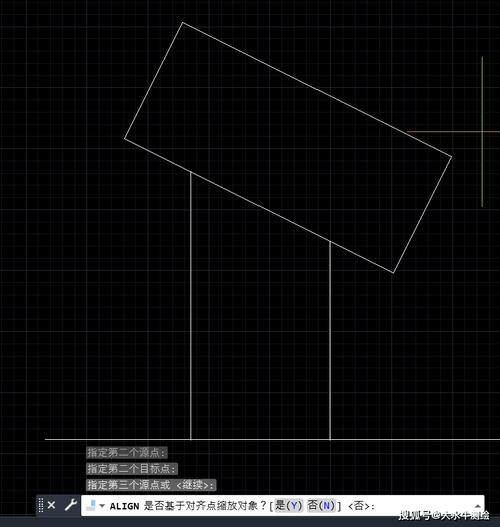

（图片来源网络，侵删）
- 点击工具栏的“搜索”按钮，打开“搜索”对话框。
- 设置搜索条件（如搜索类型为“块”，搜索名称为“螺栓”）。
- 选择搜索范围（如特定文件夹或整个驱动器），点击“立即搜索”即可显示结果。
核心应用场景
块管理与调用
- 调用常用块：从标准件库图形中调用螺栓、轴承等常用块,避免重复绘制。
- 块编辑与更新：通过设计中心将块拖拽到当前图形后，若源块被修改，可通过“重定义”功能更新当前图形中的块。
图层与样式统一
- 复制图层：将设计规范图形中的图层（如“墙体”“门窗”“标注”）直接复制到当前图形,确保图层设置一致。
- 样式共享：调用其他图形中的文字样式（如“工程字”“说明文字”）或标注样式（如“ISO-25”）,避免样式混乱。
外部参照管理
- 附着外部参照：通过设计中心将其他图形作为外部参照插入当前图形,便于协同设计。
- 外部参照编辑：右键点击外部参照文件，选择“绑定”或“拆离”,管理外部参照的状态。
图纸集与布局应用
- 布局模板调用：从标准布局模板中调用标题栏、图框等布局元素,快速生成标准化图纸。
- 打印样式共享：调用其他图形中的打印样式表（.ctb）,确保打印输出的一致性。
注意事项与优化技巧
- 文件路径管理：若插入的块或外部参照使用了绝对路径，当源文件移动位置时可能导致链接失效，建议使用相对路径或“打包”功能管理文件。
- 命名规范：调用资源前，检查源文件的命名是否规范，避免重复或冲突（如图层名“图层1”与当前图形中的图层重复）。
- 清理冗余资源：频繁使用设计中心可能导致当前图形中存在未使用的图层、样式等，可通过“PURGE”命令定期清理。
- 收藏夹功能：将常用图形文件或文件夹添加到设计中心的“收藏夹”，快速访问,提高操作效率。
相关问答FAQs
问题1：为什么从设计中心插入的块在当前图形中无法编辑？
解答：这通常是因为插入的块被定义为“不可分解”或“嵌套块”，解决方法：
- 检查块定义属性，确保“允许分解”选项被勾选（在源图形中通过“BLOCKREFERENCE”命令修改）。
- 若块为嵌套结构，可先分解外部块（使用“X”命令），再逐级分解内部块。
- 若仍无法编辑，可尝试通过设计中心重新插入块，并在插入时取消“分解”选项，直接通过“块编辑器”（
BEDIT命令）修改。
问题2：如何通过设计中心统一多个图形的图层标准？
解答：批量统一图层标准需结合设计中心和“图层转换器”（LAYTRANS命令），具体步骤如下：
- 准备标准图层文件：创建一个包含标准图层（如“DIM-标注”“WALL-墙体”）的模板图形（.dwt）。
- 打开目标图形：启动设计中心，加载模板图形，将其图层拖拽到当前图形的图层列表中（此时当前图形会同时包含原有图层和标准图层）。
- 使用图层转换器：输入
LAYTRANS命令，在“转换自”列表中选择原有图层（如“标注”），在“转换到”列表中选择对应的标准图层（如“DIM-标注”），点击“转换”即可批量替换。 - 清理冗余图层：转换完成后，使用“PURGE”命令删除未使用的原有图层，确保图形整洁。
通过以上方法，可高效实现多图形图层标准的统一,提升设计规范性。
