在CAD软件中,尺寸关联命令（也称“关联标注”）是指尺寸标注与图形对象之间建立动态链接关系的功能，当被标注的几何对象（如直线、圆、多段线等）发生位置、大小或形状变化时，关联的尺寸标注会自动更新以反映对象的最新状态，从而避免手动修改尺寸带来的繁琐操作和潜在错误，这一功能是CAD高效绘图的核心工具之一，尤其在复杂设计或频繁修改的场景中，能显著提升设计效率和准确性，以下从关联尺寸的原理、启用方法、操作流程、注意事项及常见问题等方面展开详细说明。
尺寸关联的核心原理与优势
尺寸关联的本质是通过数据库建立标注对象与几何对象之间的双向引用关系,在非关联标注中，尺寸值仅是文本字符串，与图形对象无逻辑联系；而关联标注中，尺寸的测量值、位置、延伸线起点等参数均由几何对象实时计算生成，当对象被拉伸、移动、旋转或缩放时，标注系统会自动检测关联对象的变更，并重新计算尺寸值及标注元素（如尺寸线、箭头、文本）的位置。
其核心优势包括：
- 自动化更新：减少手动修改尺寸的工作量，避免因漏改或错改导致的图纸错误。
- 一致性保证：确保标注始终反映图形的当前状态，尤其适用于参数化设计或迭代优化阶段。
- 效率提升：在大型装配或复杂结构中，修改一处即可联动更新所有相关标注，大幅缩短设计周期。
启用尺寸关联的方法
不同CAD软件（如AutoCAD、中望CAD、浩辰CAD等）中，尺寸关联功能的启用方式略有差异，但核心逻辑一致，以AutoCAD为例，关联标注的启用与设置主要通过以下途径实现：
系统变量控制
CAD通过系统变量DIMASSOC控制标注的关联性，其取值含义如下：
- 0（非关联）：标注与图形对象无关联，尺寸值为固定文本，修改对象不影响标注。
- 1（半关联）：标注与几何对象关联，但仅当对象通过特定命令（如拉伸）修改时才会更新，手动移动标注文本或夹点不会触发更新。
- 2（全关联）：标注与几何对象完全关联，任何对对象的修改（包括移动、旋转、缩放等）都会自动更新标注，且标注元素的夹点编辑也会影响对象位置（双向关联）。
操作步骤：
- 命令行输入
DIMASSOC，按回车键，输入新值（推荐2以启用全关联），按回车确认。 - 或通过“选项”对话框：输入
OPTIONS→“用户系统配置”选项卡→“关联标注”区域，勾选“使新标注可关联”或设置关联级别。
标注样式设置
在创建标注前,可通过标注样式管理器确保关联功能已启用：
- 命令行输入
DIMSTYLE，打开“标注样式管理器”。 - 选择当前标注样式（如“ISO-25”），点击“修改”→“主单位”选项卡，确认“标注比例”和“单位格式”正确。
- 切换到“调整”选项卡，勾选“始终在尺寸界线之间绘制尺寸线”等选项，避免因样式设置导致关联失效。

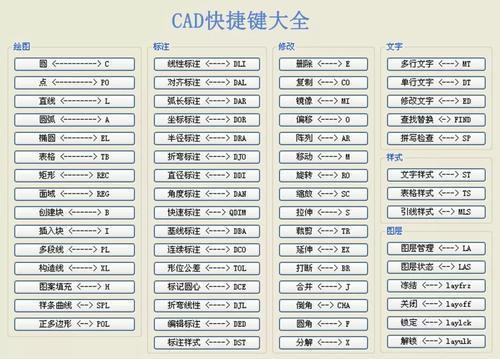

命令行标注时的关联选项
使用线性标注（DIMLINEAR）、对齐标注（DIMALIGNED）等命令时，命令行会提示“指定第一条尺寸界线原点或 <选择对象>：”，此时直接选择几何对象（如直线端点、圆心），系统会自动建立关联；若手动指定尺寸界线原点，则需确保原点与几何对象存在重合关系（如使用对象捕捉），否则可能无法关联。
尺寸关联的操作流程与实例
以下以AutoCAD为例,通过“标注矩形尺寸并修改矩形大小”的实例，演示关联标注的操作流程：
绘制几何对象
- 绘制一个长度为100、宽度为50的矩形：命令行输入
RECTANG，指定第一个角点，输入@100,50确定对角点。

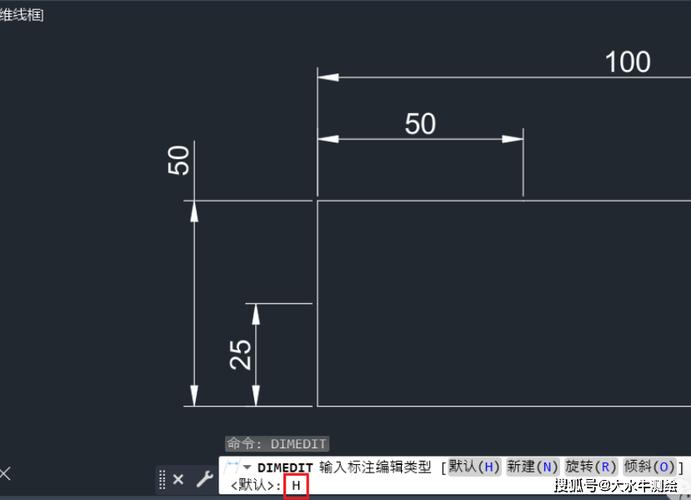

创建关联标注
- 执行线性标注命令
DIMLINEAR，命令行提示“指定第一条尺寸界线原点或 <选择对象>：”，选择矩形左上角点（第一条尺寸界线原点）。 - 提示“指定第二条尺寸界线原点：”，选择矩形右上角点（第二条尺寸界线原点）。
- 提示“指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]：”，在矩形上方点击确定尺寸线位置，生成长度尺寸100（标注文本显示为
<100>，尖括号表示关联尺寸）。 - 重复上述步骤,使用
DIMLINEAR标注矩形高度：选择左上角点和左下角点，在左侧点击生成高度尺寸50（同样显示为<50>）。
修改几何对象并观察关联更新
- 执行拉伸命令
STRETCH，选择矩形右侧边（包含右上角点和右下角点），指定基点为右上角点，水平向右移动距离20，按回车确认。 - 此时矩形长度变为120,高度保持50，关联标注的长度值自动更新为
120，高度值仍为50，尺寸线、延伸线位置也随之调整。
验证关联性
- 尝试手动修改标注文本：双击长度尺寸100，输入
150，按回车后，矩形会自动拉伸至长度150，进一步验证双向关联功能（需确保DIMASSOC=2）。
尺寸关联的注意事项与常见问题解决
尽管尺寸关联功能强大,但在实际使用中可能出现关联失效的情况，需注意以下事项及解决方法：

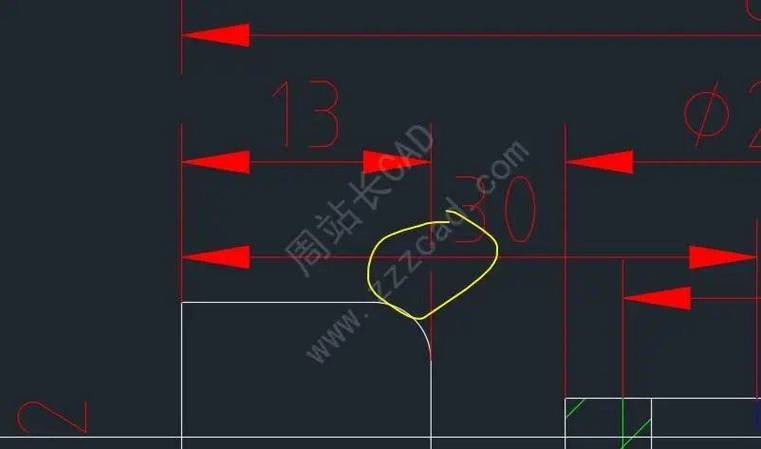

关联失效的常见原因及解决
| 失效场景 | 原因分析 | 解决方法 |
|---|---|---|
标注值显示为固定数字（如100而非<100>） |
创建标注时未正确选择几何对象，或手动指定了尺寸界线原点且未与对象重合。 | 重新创建标注，确保通过“选择对象”方式指定尺寸界线，或使用对象捕捉精确指定原点。 |
| 修改对象后标注未更新 | 系统变量DIMASSOC被设置为0或1；对象通过非命令方式修改（如直接使用夹点拉伸）。 |
检查并设置DIMASSOC=2；使用CAD编辑命令（如STRETCH、MOVE）修改对象。 |
| 标注元素（如尺寸线）位置异常 | 标注样式中的“尺寸线位置”选项设置错误；或标注被手动分解（EXPLODE命令）。 |
检查标注样式设置；避免使用EXPLODE分解关联标注。 |
| 双向关联时修改标注对象未响应 | 几何对象被锁定（LOCK命令）；或标注处于“分解”状态。 |
解锁对象（OBJECTLOCK命令）；重新创建关联标注。 |
关联标注的编辑技巧
- 部分关联：若需修改关联标注的文本内容（如添加公差或前缀），双击标注文本，在“文字格式”编辑器中修改文本前添加
<>（如<>±0.1），保留<>可维持尺寸值的关联性。 - 重新关联：若标注关联丢失，可使用
DIMREASSOCIATE命令：执行命令后，选择需重新关联的标注，依次指定新的尺寸界线原点或选择对象，恢复关联关系。 - 解除关联：若需将关联标注转为非关联，使用
DIMDISASSOCIATE命令，选择标注后，系统将尺寸值固定为当前文本，不再随对象更新。
相关问答FAQs
问题1：为什么我修改图形后，CAD中的尺寸标注没有自动更新？
解答：尺寸标注未自动更新通常由以下原因导致：① 系统变量DIMASSOC被设置为0（非关联）或1（半关联），需在命令行输入DIMASSOC并设置为2；② 修改对象时未使用CAD编辑命令（如直接用鼠标拖动对象顶点），应使用STRETCH、MOVE等命令；③ 标注已被手动分解（EXPLODE），关联信息丢失，需重新创建标注，建议检查上述设置，并确保标注创建时正确选择了几何对象。
问题2：如何将已有的非关联标注转换为关联标注？
解答：CAD中没有直接转换非关联标注为关联标注的命令，但可通过以下方法实现：① 使用DIMREASSOCIATE命令：执行命令后，选择需转换的非关联标注，系统会提示“指定第一条尺寸界线原点或 <选择对象>”，重新选择几何对象的对应点（如直线端点、圆心），即可建立关联；② 若标注文本已被修改，需先确保文本中包含原始测量值（或<>符号），再通过DIMREASSOCIATE重新关联；③ 对于大量标注，可考虑先删除非关联标注，再使用“快速标注”（QDIM）命令重新创建，该命令默认生成关联标注。
