CAD画球体命令具体怎么操作?

在CAD软件中绘制球体是三维建模中常见的操作,不同版本的CAD(如AutoCAD、浩辰CAD等)提供了多种创建球体的方法,核心命令通常围绕“SPHERE”展开,以下将从命令调用方式、参数设置、应用场景及注意事项等方面详细解析CAD中绘制球体的操作流程和技巧。

CAD画球体命令具体怎么操作?-图1
(图片来源网络,侵删)

球体命令的调用方式

在CAD中,执行球体绘制命令主要有以下三种途径:

  1. 命令行输入:直接在命令行输入“SPHERE”或简化命令“SPH”,按回车键确认,这是最快捷的方式,尤其适合习惯键盘操作的用户。
  2. 功能区菜单:切换到“三维建模”或“实体”选项卡,在“三维基础”或“实体”面板中找到“球体”按钮(通常显示为球体图标),点击即可激活命令。
  3. 工具栏:在经典工作界面中,通过“建模”工具栏的“球体”图标调用,适用于习惯传统界面的用户。

球体绘制参数详解

激活“SPHERE”命令后,命令行会提示用户指定球体的中心点和半径,具体参数如下:

  • 中心点:通过鼠标拾取或输入坐标值(如“0,0,0”)确定球体的三维空间位置,这是球体的基准点,后续所有参数均以此为中心展开。
  • 半径:直接输入数值或通过鼠标拖拽确定球体的大小,半径值需为正数,单位与当前绘图单位一致(如毫米、米等)。
  • 直径:部分CAD版本支持在命令行输入“D”切换至直径模式,直接输入直径值可快速计算半径(直径=2×半径)。
  • 其他参数:在“三维建模”选项卡的“实体”面板中,可通过“边界框”选项控制球体的显示方式,或通过“视觉样式”调整球体的着色效果。

球体绘制的高级技巧

  1. 通过两点或三点定义球体
    除了指定中心点和半径,部分CAD版本支持通过“3P”(三点)模式绘制球体:依次拾取球体表面上的三个点,系统会自动计算这三点确定的球面半径和中心位置,适用于球体位置不明确、需通过关键点定位的场景。

  2. 与布尔运算结合使用
    球体作为基础几何体,常与“并集(UNION)”“差集(SUBTRACT)”“交集(INTERSECT)”等布尔运算命令结合,创建复杂模型,用球体与长方体进行差集运算,可生成球形凹槽;用多个球体进行并集运算,可模拟堆积效果。

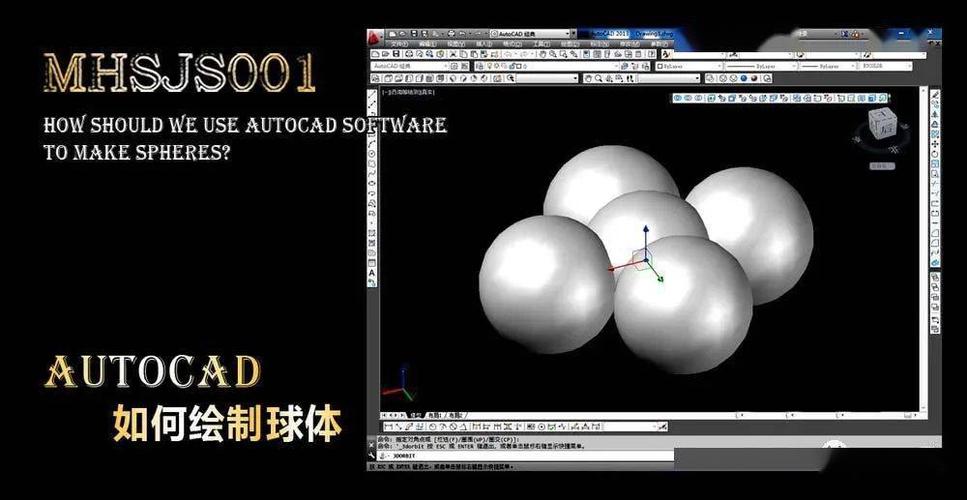

    CAD画球体命令具体怎么操作?-图2
    (图片来源网络,侵删)
  3. 通过二维图形旋转生成球体
    若需绘制非标准球体(如球冠、球缺),可先绘制二维圆弧,再使用“旋转(REVOLVE)”命令将其绕指定轴旋转360°生成球体,具体步骤为:绘制圆弧→激活“REVOLVE”命令→选择旋转轴(如直径线)→输入旋转角度360°,即可生成球体的一部分。

  4. 球体的编辑与修改
    绘制完成后,可通过“特性(PROPERTIES)”面板修改球体的半径、中心点坐标等参数,选中球体后,拖拽夹点也可直观调整大小,但需注意夹点仅适用于半径的快速修改,精确调整仍建议通过特性面板。

球体绘制的应用场景

  1. 机械设计:用于绘制轴承滚珠、阀门球体、把手等球形零件,或作为布尔运算的基础元素构建复杂结构(如管道弯头)。
  2. 建筑设计:在三维建模中创建穹顶、装饰性球体结构,或通过球体切割生成曲面屋顶。
  3. 工业设计:设计球形产品(如灯具、容器),或作为辅助参考体进行空间布局规划。

注意事项

  1. 坐标系选择:绘制球体前需确认当前坐标系为世界坐标系(WCS)或用户坐标系(UCS),避免因坐标系错误导致球体位置偏移。
  2. 视觉样式:线框模式下球体仅显示轮廓,需切换至“概念”“真实”或“着色”样式才能观察球体的三维效果。
  3. 尺寸标注:球体需标注“球面直径”符号(如“SΦ”),标注时可通过“直径标注(DIMDIAMETER)”命令,并手动添加前缀“S”。

常见问题与解决方法

问题现象 可能原因 解决方法
球体显示为平面圆形 视角未切换至三维视图 使用“视图(VIEW)”命令切换至“西南等轴测”或“东南等轴测”等三维视角
球体无法进行布尔运算 对象不是实体或位于不同图层 检查对象类型(确保为“实体”而非“曲面”),或使用“LAYISO”命令隔离图层后重新操作

相关问答FAQs

Q1:如何绘制空心球体(球壳)?
A:CAD中没有直接绘制球壳的命令,但可通过以下两种方法实现:

  1. 差集法:绘制两个同心球体(大球半径R,小球半径r),使用“差集(SUBTRACT)”命令将小球从大球中减去,得到球壳。
  2. 加厚法:先绘制球面(使用“3D”命令下的“球面”选项),再通过“加厚(THICKEN)”命令为球面指定厚度,生成球壳。

Q2:球体表面如何均匀分布点或线?
A:可通过以下方式实现:

CAD画球体命令具体怎么操作?-图3
(图片来源网络,侵删)
  1. 三维阵列:在球体表面绘制一个点或线,使用“3DARRAY”命令的“环形阵列”模式,指定阵列数量和填充角度(360°),使对象沿球面均匀分布。
  2. 路径阵列:将点或线沿球体的纬线或经线路径进行阵列,需先绘制球体的大圆(通过球心平面切割球体生成),再使用“PATHARRAY”命令沿路径阵列。
