在CAD软件中，线条闭合是绘制完整图形的基础操作，无论是简单的二维轮廓还是复杂的三维模型，闭合线条都是定义边界、填充图案或生成三维实体的前提，CAD软件提供了多种闭合线条的命令和方法，用户可根据绘图需求选择最合适的操作方式，本文将详细介绍CAD中常用的线条闭合命令及其应用场景、操作步骤和注意事项。
基础闭合命令：CLOSE与POLYGON
-
CLOSE命令
CLOSE是快速闭合开放线条的快捷命令，适用于由LINE、ARC、PLINE等命令绘制的连续开放路径，操作时，只需在命令行输入“CLOSE”并按回车键，系统会自动将当前线条的起点与终点连接，形成闭合图形，需要注意的是，CLOSE命令仅适用于首尾端点未连接的线条，且要求线条在同一平面内，若线条存在交叉或端点距离过大,可能需要手动调整后再执行闭合。 -
POLYGON命令
POLYGON命令用于绘制正多边形，其本质是创建闭合的多段线，启动命令后，用户需输入边数（如3-1024），然后通过指定中心点或边长的方式绘制多边形，POLYGON生成的图形本身就是闭合的，无需额外操作，该命令常用于绘制规则图形，如三角形、六边形等，且可通过“内接于圆”“外切于圆”等选项控制尺寸。
多段线编辑命令：PEDIT
PEDIT（多段线编辑）是功能强大的闭合工具，尤其适用于复杂线条的修改，通过PEDIT，用户可将多个独立线条合并为闭合多段线，或将开放多段线闭合，操作步骤如下：
- 输入“PEDIT”并选择目标线条（如LINE或ARC组成的开放路径）。
- 在命令行提示下选择“合并（J）”，依次拾取需要合并的其他线条。
- 合并完成后，选择“闭合（C）”选项，系统会自动连接首尾端点形成闭合图形。
PEDIT的优势在于支持对象合并、顶点编辑、宽度调整等高级功能，但需注意合并的线条必须首尾相连或接近，否则可能失败，非连续线条（如由多个独立LINE组成）需先通过“边界（BOUNDARY）”命令转换为多段线,再使用PEDIT编辑。
边界生成命令：BOUNDARY
BOUNDARY命令通过自动检测封闭区域生成闭合多段线或面域，适用于复杂轮廓的快速创建，操作时，输入“BOUNDARY”后弹出对话框，设置对象类型为“多段线”或“面域”，然后点击“拾点”按钮，在封闭区域内任意位置单击，系统会自动生成覆盖该区域的闭合边界。
BOUNDARY的适用场景包括：由多条交叉线条围成的封闭区域、不规则图形的外轮廓等，需注意，检测区域必须完全封闭，若存在微小间隙，可能导致生成失败，此时可通过“间隙设置”调整容差范围，或使用“FILLET”命令填补小缺口。
其他辅助闭合方法
-
FILLET与CHAMFER命令
FILLET（圆角）和CHAMFER（倒角）虽主要用于倒角处理，但也可用于闭合线条，对两条未连接的平行线执行FILLET命令，可自动添加圆弧使其闭合；对非平行线执行CHAMFER命令，可通过直线连接端点形成闭合。 -
ARRAY与MIRROR命令

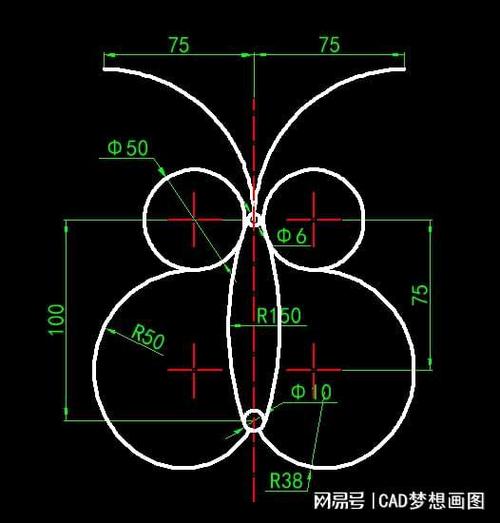

对于对称图形，可通过ARRAY（阵列）或MIRROR（镜像）命令复制线条并闭合轮廓，绘制一半图形后使用MIRROR生成对称部分，再通过PEDIT合并为闭合多段线。
（图片来源网络，侵删） -
JOIN命令
JOIN是较新版本的CAD提供的快速合并工具，可将相似对象（如LINE、ARC、PLINE）连接为一个整体，操作时输入“JOIN”，选择源对象后，再选择要合并的目标对象，系统会自动调整端点位置并连接，若需闭合，可选择“闭合（L）”选项。
闭合命令的注意事项
-
端点精度问题
CAD线条的闭合依赖端点的精确重合，若端点存在微小间隙（如0.001单位），可能导致闭合失败，可通过“对象捕捉”功能确保端点对齐，或使用“拉伸（STRETCH）”命令调整端点位置。 -
坐标系与平面
闭合操作要求所有线条位于同一平面内，若在三维空间中绘制不同平面的线条，需先通过“投影（PROJECT）”命令将其转换到同一平面，或使用“三维多段线（3DPOLY）”命令。 -
对象类型兼容性
不同类型的线条（如LINE与PLINE）需先转换为同一类型再闭合，可通过“分解（EXPLODE）”将PLINE转为LINE，或通过“多段线（PLINE）”命令重新绘制。 -
填充与图案关联
闭合后的线条才能进行图案填充（HATCH）或生成面域（REGION），若填充失败，需检查边界是否完全闭合，或使用“边界检查”工具诊断问题。
闭合命令的应用场景对比
| 命令 | 适用场景 | 优点 | 局限性 |
|---|---|---|---|
| CLOSE | 快速闭合单一开放路径 | 操作简单，效率高 | 仅适用于连续线条 |
| POLYGON | 绘制规则正多边形 | 精确控制尺寸，无需手动闭合 | 仅适用于规则图形 |
| PEDIT | 合并多条线条并闭合复杂轮廓 | 支持高级编辑，灵活性高 | 操作步骤较多，需线条首尾相连 |
| BOUNDARY | 自动检测封闭区域生成闭合边界 | 无需手动连接，适合复杂图形 | 要区域完全封闭，间隙易导致失败 |
| FILLET/CHAMFER | 通过倒角或圆弧连接端点闭合 | 可同时处理倒角与闭合 | 仅适用于特定端点关系 |
相关问答FAQs
Q1：为什么使用PEDIT闭合线条时提示“必须为闭合多段线”？
A：该错误通常出现在两种情况下：一是目标线条并非多段线（如LINE、ARC），需先通过“多段线（PLINE）”命令重新绘制或使用“转换（CONVTOMULTIPLE）”工具转换；二是线条存在未连接的端点，需先使用“延伸（EXTEND）”或“修剪（TRIM）”命令调整端点位置，确保首尾端点重合后再执行PEDIT的“闭合”选项。
Q2：如何快速检查闭合线条是否存在间隙？
A：CAD中可通过以下方法检测间隙：
- 边界检查：输入“BOUNDARY”命令，在封闭区域内拾取点，若提示“未找到边界”，则说明存在间隙。

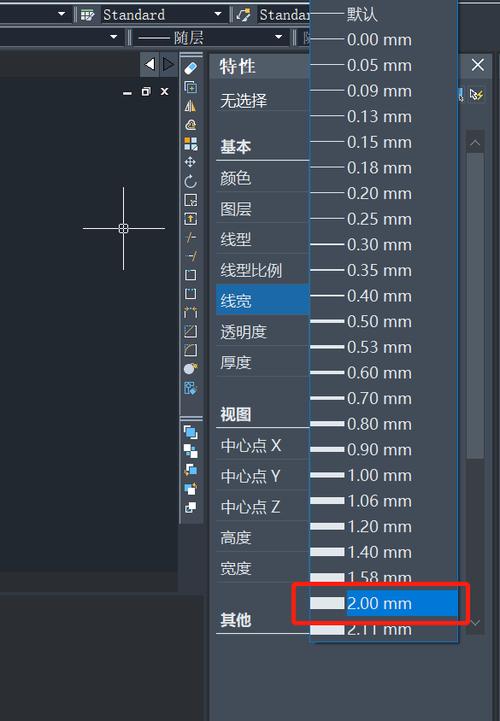

- 特性匹配：选择闭合线条，查看“特性（PROPERTIES）”面板中的“闭合”选项，若显示“否”，则未完全闭合。
- 放大观察：使用“窗口缩放（ZOOM）”命令放大端点位置，观察是否存在微小间隙。
若发现间隙，可使用“FILLET”命令设置半径为0连接端点，或使用“拉伸（STRETCH）”命令手动调整端点位置。
