在CAD操作中,“炸开图层命令”并非一个独立的命令名称，而是指通过“分解”（EXPLODE/X命令）对图层上的特定对象（如块参照、多段线、尺寸标注、图案填充等）进行拆解，使其失去原有特性并转换为基本图元的过程，这一操作常用于需要修改块内部对象、调整复杂图形结构或与其他软件兼容的场景，但若使用不当，可能导致图层管理混乱、图形信息丢失等问题，以下从命令原理、操作步骤、适用场景、注意事项及替代方案等方面详细解析。
命令原理与核心概念
CAD中的“图层”是图形对象的组织工具，而“炸开”则作用于对象本身，而非图层整体，一个“墙体”图层上的块对象（如门窗块），其所有图元可能被归入同一图层，但炸开后，块内的直线、圆等基本对象将保留原图层属性，或继承当前图层设置（取决于CAD版本和块定义时的“0图层”处理规则）。“炸开图层命令”的本质是对图层内特定复合对象的分解，而非对图层的直接操作。
操作步骤详解
基本操作流程

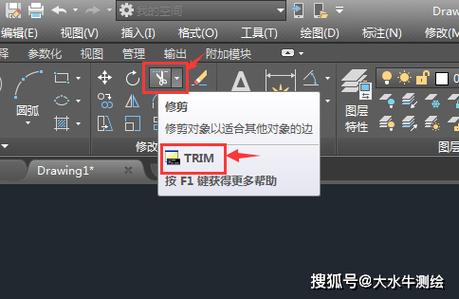

- 调用命令：在命令行输入
EXPLODE（或快捷键X），或通过功能区“常用”选项卡“修改”面板中的“分解”按钮。 - 选择对象：选择需要炸开的图层对象（可框选、点选或栏选），支持多选，按
Enter确认后，对象将被分解为基本图元（如块分解为单个直线/圆，多段线分解为独立线段）。 - 检查结果：分解后，可通过选中对象查看其特性（Ctrl+1打开“特性”选项板），确认是否从复合对象转换为基本图元。
针对不同对象的分解效果
| 对象类型 | 分解结果 | 示例 |
|---|---|---|
| 块参照（BLOCK） | 分解为块定义中的基本图元（直线、圆、文字等），若块嵌套，需多次分解。 | 插入的“家具”块分解为单个矩形和线条。 |
| 多段线（PLINE） | 分解为直线段或圆弧，失去宽度、线型等特性，填充性的多段线（如轮廓线）分解为独立线段。 | 带宽度的多段线分解为无宽度直线。 |
| 尺寸标注（DIM） | 分解为直线、箭头、文字和定义点，标注关联性失效，无法通过拖拽夹点整体编辑。 | 标注的文字、尺寸线、箭头成为独立对象。 |
| 图案填充（HATCH） | 分解为无数条独立直线或样条曲线，填充图案的关联性丢失，无法通过边界重新编辑。 | 剖面线填充分解为密集的平行线。 |
| 文字（MTEXT/TXT） | 多行文字（MTEXT）分解为单行文字（TXT），单行文字无法分解。 | 段落文字拆分为多个独立文字对象。 |
| 面域（REGION） | 分解为边界曲线（直线、圆弧等），失去面积、布尔运算等面域特性。 | 合并的面域分解为原始轮廓线。 |
高级技巧：选择性炸开
- 部分对象炸开：若块中仅需修改个别对象，可先用
REFEDIT命令进入块编辑器，修改后保存退出，避免整体炸开导致图层混乱。 - 图层隔离后炸开：通过“图层隔离”（LAYISO）命令仅显示目标图层，炸开后再恢复，避免误操作其他图层对象。
- 分解后图层管理：炸开后的对象可能分散在多个图层，可通过“图层匹配”（LAYMCH）将对象快速归至目标图层。
适用场景与注意事项
典型应用场景
- 修改块内部对象：当需要调整块内的某个元素（如修改块内文字内容、改变图形形状）时，需先炸开块。
- 与其他软件兼容：部分软件（如低版本CAD、CorelDRAW）无法识别CAD的块、多段线等复合对象，需炸开后导入。
- 图形清理与优化：删除冗余图元时，若对象被块或多段线包裹，需炸开后才能选中内部对象。
- 数据提取：进行属性块数据提取（如BATTMAN命令）前，若块被分解，属性数据将丢失，需谨慎操作。
关键注意事项
- 图层混乱风险：炸开可能导致原本集中的对象分散到不同图层，增加管理难度，建议操作前备份图层状态（通过“LAYTRANS”命令保存）。
- 图形信息丢失：炸开后，对象的原有特性（如多段线宽度、块属性、标注关联性）无法恢复，需通过“撤销”（U命令）回退。
- 性能影响：对大型块或复杂多段线（如包含成百上千图元的填充图案）炸开，可能导致文件体积增大、操作卡顿。
- 替代方案优先：优先使用块编辑器（
BEDIT）、动态块（BPARAMETER）等非破坏性编辑方式，避免盲目炸开。
替代方案与最佳实践
非炸开编辑方法
- 块编辑器：双击块进入块编辑环境，直接修改内部对象，无需炸开，且保留块的可重用性。
- 在位参照编辑：通过

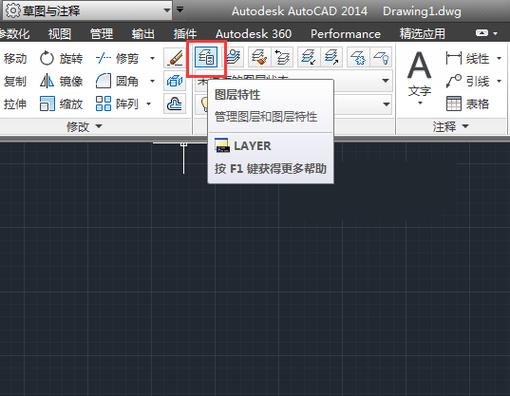

REFEDIT命令直接在当前图形中编辑块参照，修改后保存，不影响其他块实例。 - 图层特性管理：通过“图层控制”下拉菜单修改对象图层，或使用“图层匹配”（LAYMCH）命令，避免炸开导致的图层分散。
- 动态块参数：为块添加拉伸、旋转等动态参数，通过参数化控制块形态，减少炸开需求。
最佳实践总结
- 操作前备份：对重要图形执行炸开前，保存副本或使用“块表记录”（BLOCKRECORD）功能保留块定义。
- 最小化炸开范围：仅对必要对象炸开，避免对整个图层或复杂图形执行全局分解。
- 图层状态管理：炸开后使用“图层状态管理器”（LAYERSTATE）保存当前图层配置，便于后续恢复。
相关问答FAQs
问题1：为什么炸开块后，部分对象跑到其他图层了？
解答：炸开块时，块内对象的图层属性取决于块定义时的规则，若块中的对象在“0图层”上且设置为“随块”，炸开后这些对象将继承当前图层的属性；若块内对象已指定具体图层，炸开后则保留原图层属性，一个在“0图层”定义的“门”块，插入到“墙体”图层后炸开，门的基本图元会自动归入“墙体”图层，解决方法：炸开前检查块定义，或通过“特性”选项板手动调整对象图层。
问题2：炸开多段线后，如何恢复其宽度和线型？
解答：炸开操作会永久丢失多段线的宽度、线型等特性，无法直接恢复，若需保留这些特性，建议提前备份多段线（通过COPY命令复制一份），或使用“多段线编辑”（PEDIT）命令中的“宽度”选项修改现有多段线，而非炸开后重新绘制，若已炸开，可通过“特性匹配”（MATCHPROP）命令将未炸开的源多段线特性应用到分解后的直线段上，但需逐段操作，效率较低。
