CAD中的修建命令，通常指的是“修剪”（TRIM）和“延伸”（EXTEND）这两个基础但极其重要的编辑工具，它们常被放在一起使用，因为功能上存在互补性，能够帮助用户快速修改和完善图形，掌握这两个命令的用法，能大幅提升绘图效率，下面将详细介绍其操作逻辑、步骤及实用技巧。
修剪命令主要用于修剪掉对象中超出指定边界的部分，而延伸命令则相反，是将对象精确地延伸至由其他对象定义的边界，两者的核心逻辑都是先选择“边界”，再选择要“修剪”或“延伸”的对象，在CAD的经典操作中，这两个命令通常集成在同一个工具下,通过命令行选项进行切换。

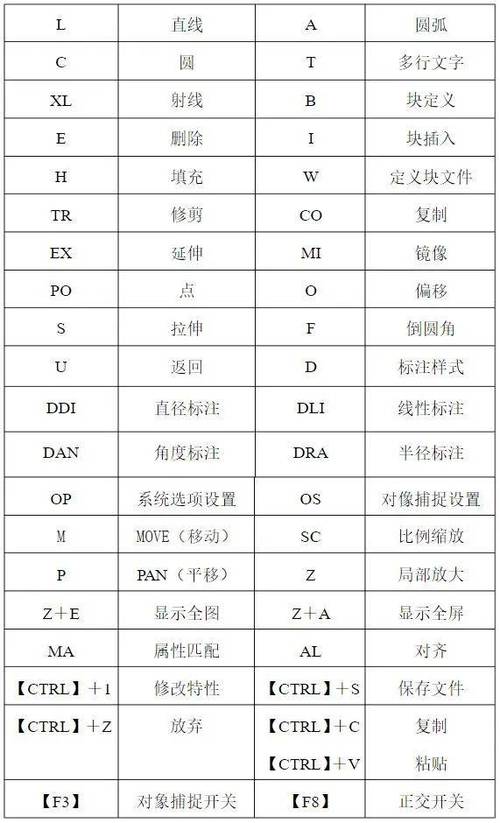

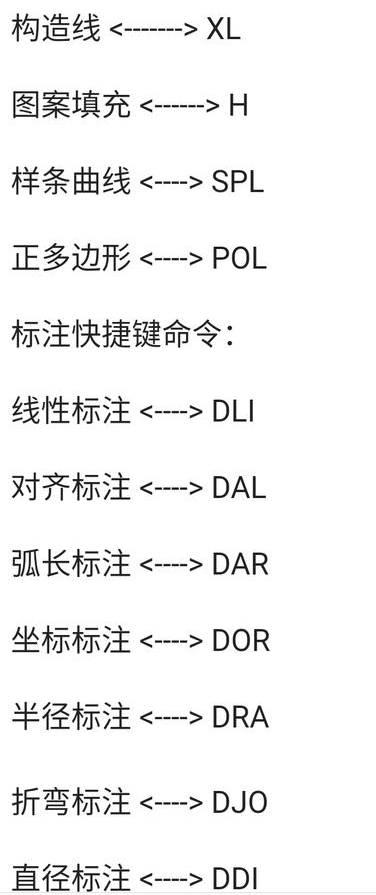

以AutoCAD为例，调用修建命令主要有三种方式：在功能区“默认”选项卡的“修改”面板中找到“修剪”按钮（通常与“延伸”按钮共享一个位置，点击下拉箭头可选择）；在命令行直接输入快捷键“TR”或“EXT”并按回车；或者通过经典菜单栏“修改”>“修剪”/“延伸”，输入“TR”后，系统会提示当前模式为“修剪”，若需切换为“延伸”，则需在命令行输入“E”并回车，或直接输入“EXTEND”命令。
修剪命令（TRIM）的具体使用步骤如下：
- 调用命令：输入“TR”并回车。
- 选择边界：此时命令行提示“选择剪切边... 选择对象或 <全部选择>”，这里的“剪切边”是指作为修剪标准的对象，例如一条直线或一个圆弧，用户需要逐个点击选择这些边界对象，选择完毕后右键确认或直接按回车，如果希望图中所有对象都作为边界，可以直接按回车键，执行“全部选择”。

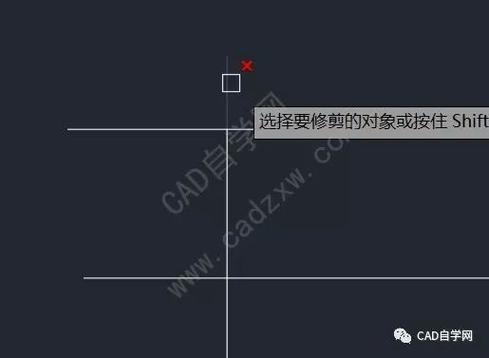

- 选择要修剪的对象：确定边界后，命令行提示“选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]”，用户只需用鼠标点击那些需要被剪掉的部分，如果有一条直线被两条垂直的边界线穿过，点击直线位于边界线之间的部分，该部分就会被删除，可以连续点击多个对象进行修剪,完成后右键确认或按ESC退出。
延伸命令（EXTEND）的操作与修剪类似，步骤如下：
- 调用命令：输入“EXT”并回车,或在修剪命令下按住Shift键临时切换。
- 选择边界边：提示“选择边界边... 选择对象或 <全部选择>”，与修剪的“剪切边”对应，这里的“边界边”是对象要延伸到的目标,选择这些边界对象后右键确认或回车。
- 选择要延伸的对象：提示“选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]”，点击需要延伸的对象，它就会自动延伸到最近的边界边，同样可以连续操作,完成后右键或ESC退出。
在修剪和延伸过程中，命令行会出现一些常用选项,理解它们能提升操作灵活性：
- 栏选（F）：通过绘制一条开放的多段线（ Fence Line），所有与该线相交的对象都会被选中作为修剪或延伸的目标,适合批量选择。
- 窗交（C）：通过矩形窗口选择,与窗口内部或与窗口边界相交的对象都会被选中。
- 边（E）：控制对象延伸或修剪时的相交模式。“延伸”模式允许对象延伸到隐含边界，即使它们在三维空间中并不实际相交；“不延伸”模式则要求边界与对象实际相交才能操作。
- 按住Shift键：这是一个快捷切换功能，在修剪模式下按住Shift键点击对象，可以将其延伸到边界；在延伸模式下按住Shift键点击对象，则可以修剪掉超出边界的部分,无需重新调用命令。
为了更直观地理解,可以参考以下表格对比修剪和延伸命令的核心要素：
| 操作步骤 | 修剪命令 (TRIM) | 延伸命令 (EXTEND) |
|---|---|---|
| 调用命令 | 输入 TR 回车 |
输入 EXT 回车 |
| 选择边界 | 选择“剪切边”（作为标准的对象） | 选择“边界边”（要延伸到的目标对象） |
| 选择操作对象 | 点击要被剪掉的部分 | 点击要被延伸的对象 |
| 核心逻辑 | 以边界为界，删除边界内的部分 | 以边界为目标，将对象延长至边界 |
在实际绘图中，修建命令组合使用非常频繁，绘制一个由多条线段组成的窗户轮廓，可以先画出所有线段，再使用修剪命令快速裁剪掉内部的交叉线；或者在绘制管道时，使用延伸命令将断开的管道精确连接，熟练运用这两个命令,是CAD用户从新手到进阶的关键一步。
相关问答FAQs：
问题1：为什么在使用修剪命令时，点击对象后没有任何反应？ 解答： 这通常是因为在选择“剪切边”时没有正确选择边界对象，或者边界对象与要修剪的对象没有实际的交叉或相交，请确保在第一步选择修剪边界时，已经选中了作为标准的对象，并且这些对象与后续要修剪的对象存在交集，检查是否误操作了“放弃”或“删除”选项，如果边界对象和被修剪对象在视觉上看起来相交，但由于图层或其他显示问题导致没有实际几何相交，也可能出现此情况，可以尝试使用“边(E)”选项中的“延伸”模式。
问题2：如何快速修剪或延伸一组复杂的图形，而不是一个一个地点击？ 解答： 针对批量操作，可以使用“栏选（F）”或“窗交（C）”选项，以修剪为例，在完成边界选择后，输入“F”回车，然后绘制一条穿过所有需要修剪部分的临时直线，松开后所有与该线相交的对象部分都会被修剪，输入“C”回车，则可以通过拖拽一个矩形窗口，选中所有位于窗口内部或与窗口相交的对象进行修剪，延伸命令同理,这些选项能极大提升对复杂图形的编辑效率。
