在CAD软件中，删除点是绘图过程中常用的操作之一，无论是修正错误还是优化图形，精准删除指定点都能提升绘图效率，要执行删除点命令，首先需要明确“点”在CAD中的存在形式——点可以是单独的“点对象”（通过POINT命令创建），也可以是直线、多段线等对象上的关键节点（如端点、中点、节点等），删除点的操作方式因点的类型不同而有所差异,以下是具体操作步骤和注意事项。

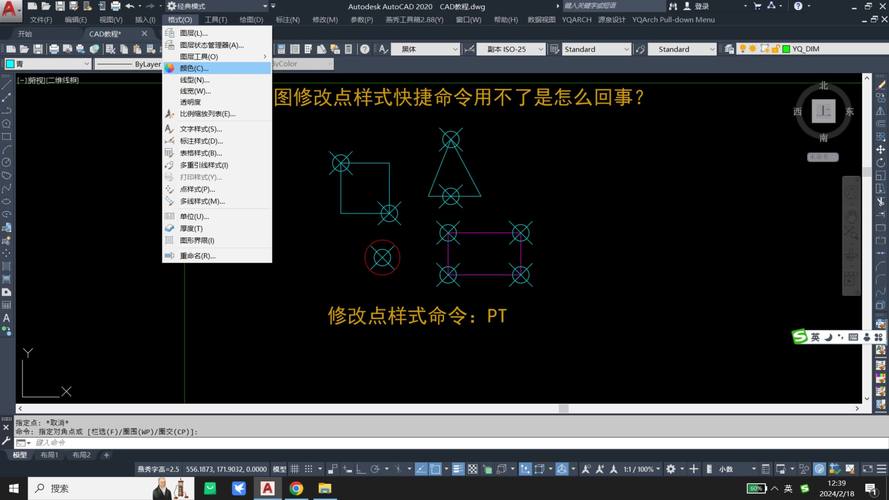

删除单独的点对象
对于通过“POINT”命令创建的独立点对象，删除操作相对简单,主要有以下三种常用方法：
-
使用“ERASE”命令（通用删除法）
- 输入命令“ERASE”或点击工具栏中的“删除”图标（一个橡皮擦符号），按回车键确认。
- 鼠标光标会变为拾取框，点击需要删除的点对象，被选中的点会显示夹点（蓝色小方框），按回车键即可完成删除。
- 若需批量删除多个点，可在点击第一个点后按住“Shift”键连续点击其他点，或使用窗口选择（从左到右拖拽矩形框）或窗交选择（从右到左拖拽矩形框）框选所有目标点,最后按回车键确认删除。
-
使用“SELECT”+“DELETE”组合键
- 先按“Ctrl+A”全选当前图形（若仅需删除点，可先用“SELECT”命令框选特定点），然后按“Delete”键直接删除选中对象。
- 此方法适用于快速删除,但需注意避免误选其他不需要的对象。
-
利用“夹点编辑”删除
（图片来源网络，侵删）- 直接点击点对象，使其显示夹点，然后选中该夹点（夹点变为红色），按“Delete”键或右键选择“删除”即可。
- 此方法适合在少量对象编辑时使用,操作直观快捷。

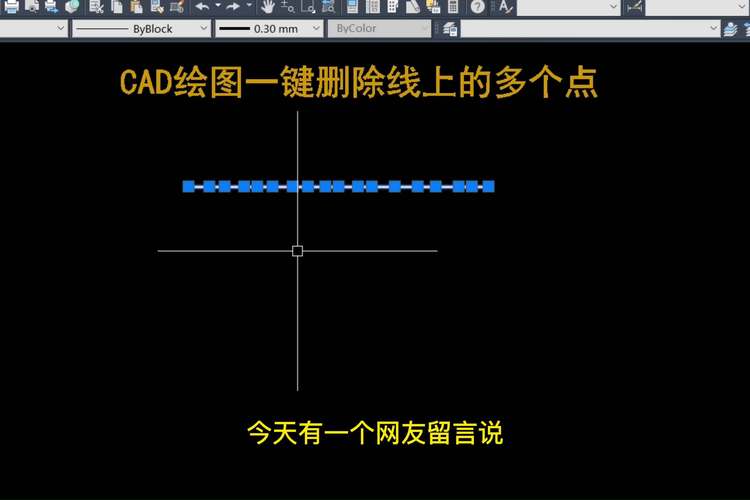

删除对象上的关键点（节点）
若需删除的是直线、多段线、样条曲线等对象上的节点（如通过“PEDIT”命令添加的顶点），操作方式略有不同，需结合“夹点编辑”或“命令编辑”：
-
夹点编辑法
- 选中目标对象（如多段线），对象上会显示所有节点夹点。
- 点击需要删除的节点夹点，使其激活（红色显示），然后按“Delete”键，该节点及与之相连的线段会自动调整或删除。
- 删除多段线的一个中间顶点后,原顶点两侧的线段会自动合并为一条线段。
-
命令编辑法（以多段线为例）
- 输入命令“PEDIT”，按回车键，选择需要编辑的多段线。
- 输入选项“E”（编辑顶点），进入顶点编辑模式，当前顶点会显示“×”标记。
- 通过“N”（下一个）或“P”（上一个）选项定位到需删除的顶点，然后输入“B”（打断）或“D”（删除），按回车键确认删除。
- 此方法适用于复杂对象的顶点精细化编辑,但操作步骤相对繁琐。
批量删除点的技巧
当图形中存在大量需要删除的点时，手动逐个删除效率较低,可采用以下方法优化：
-
使用“FILTER”过滤器筛选点对象
- 输入命令“FILTER”，打开“对象选择过滤器”对话框。
- 在“选择过滤器”中依次选择“对象”→“类型”→“点”，点击“添加到列表”，然后点击“应用”。
- 回到绘图区，框选整个图形，过滤器会自动选中所有点对象，按“Delete”键即可批量删除。
-
快速选择（QSELECT）
- 输入命令“QSELECT”，打开“快速选择”对话框。
- 在“应用到”中选择“整个图形”，“对象类型”选择“点”，“特性”默认为“图层”或“颜色”（根据实际需求），“运算符”选择“等于”，“值”选择对应点的特性（如“图层0”），点击“确定”后选中所有符合条件的点，按“Delete”键删除。
- 此方法适合按特定属性（如图层、颜色）筛选点对象进行批量删除。
注意事项
- 确认删除对象：删除前务必确认选中目标点，避免误删其他对象，可通过“ZOOM”命令局部放大图形，确保选择准确性。
- 图层管理：若点位于锁定的图层，需先解锁图层（通过“LAYER”命令修改图层状态）才能删除。
- 备份图形：重要操作前建议保存或备份图形文件，防止误删导致数据丢失。
- 替代方案：若需保留图形但隐藏点对象，可通过“图层”管理功能关闭点所在的图层,而非直接删除。
删除点命令的常见问题与解决方法
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 点击点对象后无法选中 | 点对象过小或图层被锁定 | 输入“DDSELECT”命令，调整“拾取框大小”参数；检查图层状态，解锁图层后重试。 |
| 删除点后相邻线段未自动调整 | 删除的是独立点对象，而非对象节点 | 确认点的类型，独立点删除不影响其他对象；若需调整对象节点，需使用夹点编辑或PEDIT命令。 |
相关问答FAQs
Q1：为什么我点击了点对象却无法选中，也无法删除？
A：可能原因有两个：一是点对象尺寸过小，拾取框未准确捕捉到；二是点所在的图层被锁定或冻结，解决方法：输入“DDSELECT”命令，在“选项”对话框中增大“拾取框大小”的值；或通过“LAYER”命令检查图层状态,解锁或解冻对应图层后再尝试删除。
Q2：如何快速删除图形中所有不同颜色的点对象，同时保留其他图形？
A：使用“快速选择（QSELECT）”功能：输入“QSELECT”，在对话框中设置“对象类型”为“点”，“特性”为“颜色”，“运算符”为“不等于”，根据实际需要选择“值”（如保留“红色”点，则设置“不等于红色”），点击“确定”后选中所有符合条件的点，按“Delete”键批量删除，若需删除所有点，可直接设置“运算符”为“等于”，“值”为任意颜色（如“ByLayer”）,确保覆盖所有点对象。
