在UG（Siemens NX）软件中，草图命令是进行二维轮廓绘制的基础，掌握草图命令的调用位置能显著提升设计效率，草图命令主要分布在“主页”选项卡和“直接草图”工具栏中，具体位置因操作习惯和界面设置略有差异,以下是详细说明。

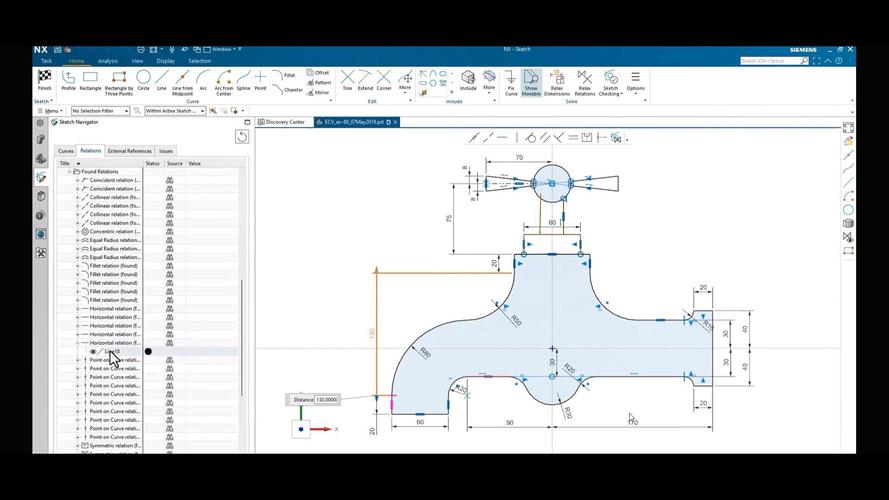

（图片来源网络，侵删）
通过“主页”选项卡调用草图命令
启动UG软件并进入建模环境后，顶部菜单栏会显示“主页”选项卡，这是最常用的命令入口之一，在“主页”选项卡的“草图”组中，可以直接找到核心草图命令，具体包括：
- 草图：该按钮位于“草图”组的左上角，点击后弹出“创建草图”对话框，用于选择草图平面（如基准平面、实体表面等）并进入草图绘制模式。
- 轮廓：用于连续绘制直线和圆弧，支持自动切换线型，适合快速勾勒大致形状。
- 直线：绘制直线段，可通过输入坐标或捕捉端点、中点等精确定位。
- 圆弧：包含“三点圆弧”“中心和端点圆弧”两种子类型，分别适用于不同绘制场景。
- 圆：支持“圆心和直径”“三点圆”两种方式，常用于绘制回转体截面。
- 矩形：提供“两点矩形”“三点矩形”“从中心矩形”等多种选项，满足不同尺寸需求。
- 派生直线：用于生成平行线、垂直线或角度线，需参考已有几何对象。
- 快速修剪：一键删除曲线段或延伸至边界，是编辑草图的高效工具。
通过“直接草图”工具栏调用命令
若需要在建模环境中直接绘制草图（无需单独进入草图环境），可使用“直接草图”工具栏，该工具栏默认悬浮在绘图区或可通过“视图”→“工具条”→“直接草图”调出，其命令与“主页”选项卡中的“草图”组高度重合，但更侧重快速操作，
- 在草图任务环境中：此时工具栏会显示“完成草图”“重新附着”等管理命令，同时保留直线、圆弧等绘图工具。
- 在建模环境中：点击“直接草图”工具栏的“草图”按钮，系统自动判断最接近的平面进入草图模式，适合快速修改或补充轮廓。
通过菜单栏或快捷键调用
部分用户习惯通过传统菜单栏访问命令，可点击顶部“插入”→“草图”进入绘制环境，或使用快捷键“Ctrl+Shift+K”快速调用，在草图模式下，右键单击绘图区可弹出快捷菜单，包含“倒角”“镜像”等高级命令，如：
- 倒角：对两条直线添加倒角，支持“角度-距离”“距离-距离”两种参数设置。
- 镜像：以中心线为对称轴复制几何对象，需提前选择镜像曲线和中心线。
命令位置对比表
| 调用方式 | 主要入口 | 适用场景 | 优势 |
|---|---|---|---|
| 主页选项卡 | 主页→草图组（左上角） | 正式草图绘制，需完整环境 | 命令集中，适合系统学习 |
| 直接草图工具栏 | 工具条→直接草图（可自定义位置） | 快速修改或临时绘制草图 | 无需切换环境，操作高效 |
| 菜单栏 | 插入→草图 | 习惯传统菜单的用户 | 无需记忆工具栏位置 |
| 右键快捷菜单 | 草图模式下右键单击 | 编辑现有草图，如倒角、镜像等 | 快速访问高频编辑命令 |
注意事项
- 草图环境依赖：部分命令（如“几何约束”“尺寸约束”）仅在进入草图模式后可用，需先点击“草图”按钮激活环境。
- 自定义工具条：若未找到“直接草图”工具栏，可通过“工具”→“自定义”→“工具条”勾选“直接草图”显示。
- 角色设置：UG默认提供“具有完整菜单的高级功能”和“具有简化的基本工具”两种角色，后者可能隐藏部分命令，需在“文件”→“实用工具”→“用户默认设置”中调整。
相关问答FAQs
Q1：为什么我的UG界面中没有“直接草图”工具栏？
A1：可能是因为工具栏被隐藏或未启用，解决方法：在顶部菜单栏点击“视图”→“工具条”，在弹出的列表中勾选“直接草图”即可显示，若仍未出现，可右键单击任意工具栏空白处，选择“自定义”→“工具条”，确保“直接草图”被勾选。
（图片来源网络，侵删）
Q2：如何在草图模式下快速定位命令，镜像”或“阵列”？
A2：在草图环境中，右键单击绘图区空白处，会弹出包含“镜像”“阵列”等命令的快捷菜单，也可通过顶部“主页”选项卡的“草图”组找到“镜像曲线”或“阵列曲线”按钮，若需批量使用,建议将高频命令拖拽至自定义工具栏以便快速访问。
（图片来源网络，侵删）
