在CAD绘图过程中，随着项目推进，往往会积累大量无用的图层，如临时参考层、已删除对象的残留层或重复命名层，这些图层不仅占用存储空间，还可能影响图形的显示速度和操作效率，清除无用图层是CAD日常管理的重要环节，掌握相关命令能显著提升绘图规范性，以下从图层管理原则、常用清除命令、操作步骤及注意事项等方面展开详细说明。

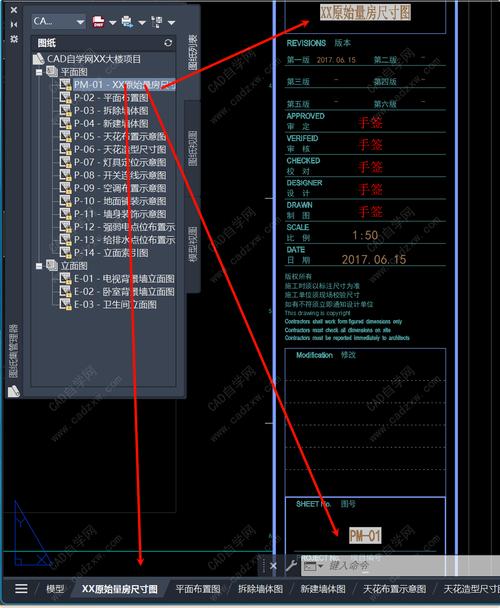

（图片来源网络，侵删）
图层清理的核心原则
在执行清除操作前，需明确“无用图层”的定义：通常包含未包含任何对象的空图层、被外部参照依赖的图层、图层中所有对象已被冻结或锁定的图层，以及用户自定义的临时辅助图层，需注意，某些系统图层（如“Defpoints”）虽默认隐藏，但可能包含尺寸标注的参考点，不建议随意删除，对于与其他文件存在参照关系的图层，直接删除可能导致外部参照显示异常,需谨慎处理。
常用清除无用图层的命令及操作
LAYDEL（图层删除）命令
LAYDEL是CAD中直接删除指定图层的专用命令，适用于已确认无用的独立图层。
操作步骤：
- 命令行输入“LAYDEL”并回车，弹出“删除图层”对话框；
- 在图层列表中勾选需删除的图层（可按住Ctrl多选），若不确定图层是否为空，可点击“清理”按钮检查图层中的对象数量；
- 确认选择后点击“删除”，系统会弹出警告提示“此操作不可撤销”，确认后即可完成删除。
注意事项：LAYDEL无法删除当前图层、0图层、DEFPOINTS图层以及包含外部参照对象的图层，若强行删除会提示“无法删除图层”。
PURGE（清理）命令
PURGE是CAD综合性清理工具，不仅能删除无用图层，还能清理未使用的块、文字样式、线型等元素。
操作步骤：
- 命令行输入“PURGE”并回车，打开“清理”对话框；
- 勾选“确认要清理的每个项目”和“清理嵌套项目”选项，避免误删；
- 点击“清理嵌套项目”或“全部清理”，系统会自动扫描并列出可清理的图层；
- 在项目列表中选择目标图层（如“图层名”格式可批量筛选），点击“清理”即可。
高级技巧：若需清理重复图层（如图层名不同但属性相同），可先通过“LAYMCH”（图层匹配）命令统一图层属性,再用PURGE清理冗余图层。
LAYVPI（隔离图层）与LAYON（打开所有图层）组合使用
对于复杂图形，可先通过隔离功能保留目标图层，再反向清理无用图层。
操作步骤：

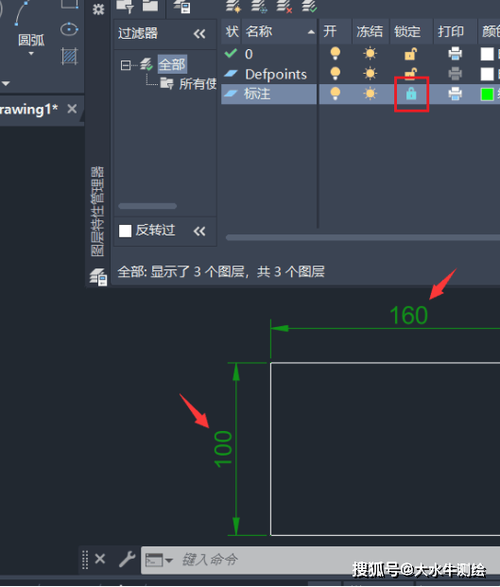

（图片来源网络，侵删）
- 输入“LAYVPI”，选择需保留的关键对象，系统将仅显示这些对象所在的图层；
- 输入“LAYON”打开所有图层，然后通过“图层特性管理器”关闭或锁定未显示的图层；
- 最后使用PURGE命令清理已关闭的空图层。
此方法适用于大型装配图或建筑图纸,能有效避免误删隐藏的重要图层。
第三方插件辅助清理
若CAD自带命令无法满足需求（如清理命名重复的图层），可借助插件如“CADtools”或“图层魔术师”，以“图层魔术师”为例：
- 安装插件后，在命令行输入“LAYMAGIC”，选择“批量清理图层”；
- 设置过滤条件（如图层名包含“TEMP”或对象数量为0），程序自动识别并清理。
插件的优势在于支持批量处理和自定义规则,适合处理大量图层的标准化图纸。
不同场景下的清理策略
| 场景类型 | 推荐命令 | 操作要点 |
|---|---|---|
| 简单图形（2D零件图） | PURGE | 直接使用“全部清理”，重点检查“Defpoints”和用户自定义图层。 |
| 复杂装配图 | LAYVPI+LAYON+PURGE | 先隔离关键部件，再反向清理无用图层，避免破坏组件关联性。 |
| 外部参照依赖图纸 | LAYDEL+LAYFRZ | 先冻结外部参照图层，删除无用图层后，通过“LAYUNISO”解冻外部参照图层。 |
| 历史图纸整理 | 第三方插件 | 使用插件批量清理重复图层，统一命名规范（如“颜色-线型-用途”格式）。 |
清理过程中的注意事项
- 备份文件：执行大规模清理前，务必保存备份（.bak格式）或另存为副本，避免误删导致数据丢失。
- 检查图层依赖关系：对于包含动态块或属性对象的图层，删除前需通过“ATTEXT”命令检查是否依赖图层特性。
- 批量操作验证：使用PURGE的“清理嵌套项目”时，建议分步执行，每清理一类后检查图形完整性。
- 图层命名规范：清理后建议通过“RENAME”命令统一图层命名（如使用“-数字-”前缀表示临时层）,便于后续管理。
相关问答FAQs
Q1：为什么使用PURGE命令后图层仍然无法删除？
A：可能原因有三：一是图层中包含外部参照对象，需先剥离外部参照；二是图层被其他块或 xref 间接引用，需通过“块编辑器”检查块定义；三是图层为系统图层（如“0”层），CAD禁止删除，解决方法：先输入“XREF”管理外部参照，卸载无用参照后再次尝试PURGE，或使用“LAYDEL”命令逐个排查。
Q2：如何快速识别图纸中的无用图层？
A：可通过以下步骤高效识别：
- 打开“图层特性管理器”，点击“显示所有图层”；
- 点击“设置”图标，勾选“开/关”“冻结/解冻”“锁定/解锁”列，筛选出“开且解冻”的图层；
- 命令行输入“LAYWALK”，弹出“图层漫游”对话框，逐一选择图层，观察图形中是否有对应对象显示，无显示的图层即为潜在无用图层；
- 结合“LAYERS”命令的“新建特性过滤器”，设置“对象数量=0”的条件,直接列出空图层。
