在CAD软件中，绘制弧长图形是工程设计中常见的操作，掌握弧长命令的使用方法能够提高绘图效率和精度，CAD中的弧长命令通常通过“ARC”命令结合参数输入来实现，或通过“LENGTHEN”命令调整已有弧线的长度，以下将详细介绍弧长命令的使用方法、操作步骤及注意事项。

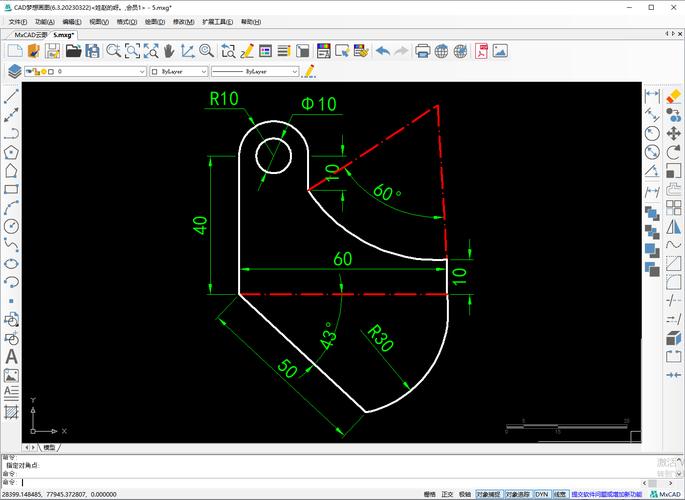

（图片来源网络，侵删）
弧长命令的基本概念
弧长是指圆弧两端点之间的曲线长度，与圆心角、半径直接相关，在CAD中，绘制弧长图形需要明确三个基本参数：圆弧起点、终点和半径，或圆心、起点角度和包含角度，弧长命令的核心是通过参数输入生成符合设计要求的圆弧,或对现有圆弧进行长度调整。
使用“ARC”命令绘制指定弧长的圆弧
“ARC”命令是CAD中最基础的绘制圆弧工具，通过不同参数组合可精确控制弧长,以下是具体操作步骤：
- 启动命令：在命令行输入“ARC”或点击工具栏中的圆弧图标,按回车键确认。
- 选择绘制方式：CAD提供多种绘制圆弧的方式，如“三点法”“起点、圆心、端点”“起点、端点、半径”等，若需指定弧长，通常选择“起点、端点、半径”或“圆心、起点、角度”模式。
- 输入参数：
- 指定起点和端点：在绘图区点击确定圆弧的起点和端点位置。
- 输入半径值：命令行提示“指定圆弧的半径”时，输入正数表示劣弧（小于180度），负数表示优弧（大于180度）。
- 计算弧长：弧长公式为 ( L = \pi \times r \times \theta / 180 )，( r ) 为半径，( \theta ) 为圆心角，若需直接输入弧长，需通过公式反算圆心角，半径为100，弧长为157，则圆心角 ( \theta = (157 \times 180) / (\pi \times 100) \approx 90 ) 度，在“起点、端点、角度”模式下,输入计算后的角度值即可。
使用“LENGTHEN”命令调整圆弧长度
若需修改已有圆弧的长度，可通过“LENGTHEN”命令实现，无需重新绘制,操作步骤如下：
- 启动命令：命令行输入“LENGTHEN”,按回车键。
- 选择参数：命令行提示“选择对象或[增量(DE)/百分数(P)/全部(T)/动态(DY)]”，选择“全部(T)”可直接输入新的总长度；选择“增量(DE)”可输入长度增量（正值延长，负值缩短）。

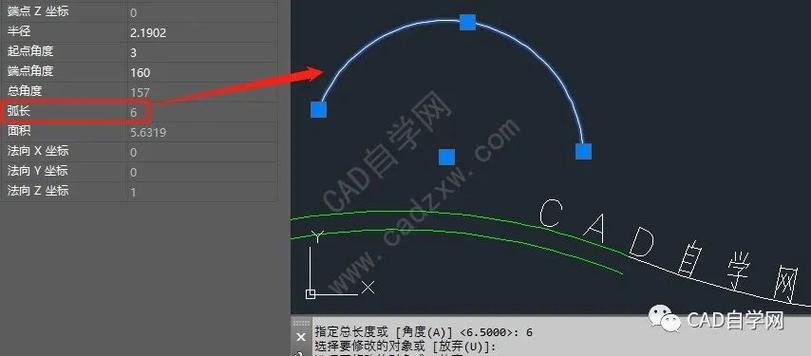

- 选择圆弧：点击需调整的圆弧，系统将自动按新参数更新弧长，输入“T”后，指定总长度为200,原弧长150的圆弧将延长至200。
不同绘制方式的对比
为更直观理解，以下表格对比“ARC”命令的常用绘制方式及其适用场景：

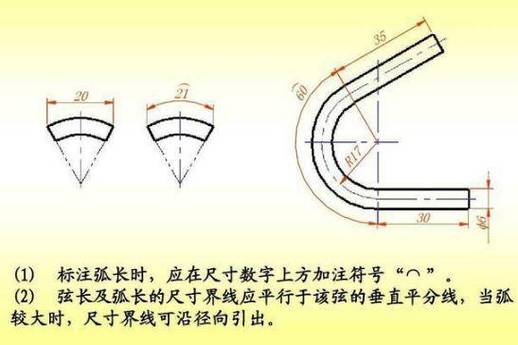

（图片来源网络，侵删）
| 绘制方式 | 所需参数 | 适用场景 | 注意事项 |
|---|---|---|---|
| 三点(3P) | 起点、第二点、端点 | 未知圆心或半径，仅需通过三点定位 | 第二点决定圆弧方向和曲率 |
| 起点、圆心、端点(S,C,E) | 起点、圆心、端点 | 已知圆心位置，需控制端点位置 | 圆心到起点的距离为半径 |
| 起点、端点、半径(S,E,R) | 起点、端点、半径 | 已知半径和两端点，需控制弧长 | 半径正负决定优弧或劣弧 |
| 圆心、起点、角度(C,S,A) | 圆心、起点、包含角度 | 需精确控制圆心角和半径 | 角度值决定圆弧长度，360度为整圆 |
注意事项
- 单位设置：确保CAD的单位（如毫米、度）与设计要求一致,避免弧长计算错误。
- 半径与角度的关系：半径相同、角度不同的圆弧弧长差异显著,需通过公式验证参数。
- 动态预览：部分CAD版本支持动态预览功能，拖动鼠标时可实时查看弧长变化,便于调整。
- 闭合圆弧：若需绘制整圆，可通过“圆”命令或设置圆心角为360度实现，此时弧长等于圆周长 ( 2\pi r )。
高级技巧
- 结合极轴追踪：使用极轴追踪可精确控制圆弧的起点和端点角度,提高绘制精度。
- 使用块属性：若需频繁使用特定弧长的圆弧，可将其定义为带属性的块,通过属性值快速修改参数。
- 参数化设计：在CAD高版本中，可通过参数化约束将弧长与半径、角度关联,修改任一参数时自动更新其他值。
相关问答FAQs
问题1：如何绘制指定弧长和半径的圆弧？
解答：首先通过弧长公式 ( L = \pi \times r \times \theta / 180 ) 计算圆心角 ( \theta )，弧长200、半径100时，( \theta = (200 \times 180) / (\pi \times 100) \approx 114.59 ) 度，然后在CAD中使用“ARC”命令，选择“圆心、起点、角度”模式，指定圆心和起点后,输入计算的角度值即可。
问题2：为何使用“LENGTHEN”命令调整弧长时，圆弧方向发生改变？
解答：通常是因为“增量(DE)”输入了负值导致圆弧反向缩短，建议选择“全部(T)”模式，直接输入目标总长度，或检查“动态(DY)”模式下的拖动方向，若圆弧本身为优弧（半径为负数）,调整时需注意参数的正负关系。
