在CAD软件中,弧长标注命令是用于标注圆弧或多段线弧线段长度的重要工具，尤其在机械设计、建筑绘图等领域中，精确标注弧长对尺寸传递和加工制造至关重要，掌握弧长标注命令的使用方法，不仅能提升绘图效率，还能确保图纸的规范性和准确性，本文将详细介绍CAD中弧长标注命令的调用方式、参数设置、操作步骤及注意事项，并通过实例帮助用户快速上手。

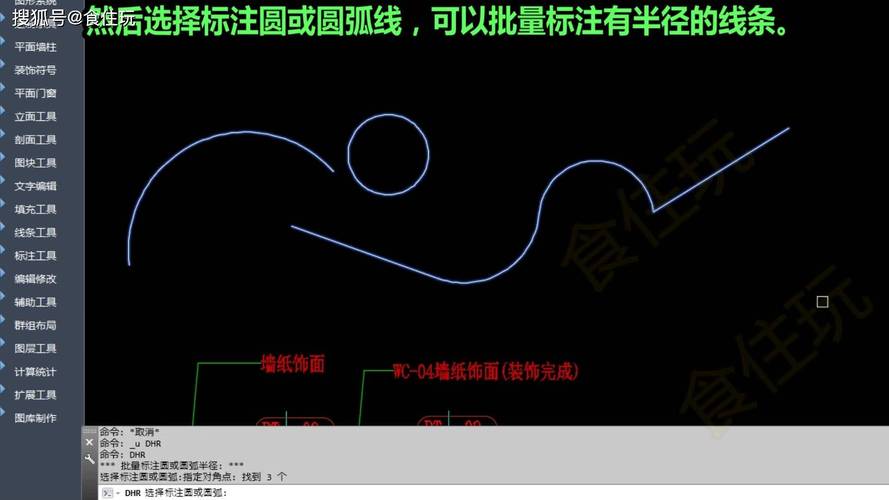

（图片来源网络，侵删）
弧长标注命令的调用方法
在CAD中,弧长标注命令可通过多种方式调用，具体如下：
- 功能区命令：在“注释”选项卡的“标注”面板中，找到“弧长”按钮（图标通常为一段带箭头的弧线），单击即可激活命令。
- 命令行输入：在命令行中直接输入
DIMARC（不区分大小写），按回车键或空格键确认。 - 工具栏调用：若用户自定义了工具栏，可在“标注”工具栏中找到“弧长标注”图标。
- 快捷键：部分CAD版本支持自定义快捷键，可通过“选项”对话框中的“键盘快捷键”设置，例如默认无快捷键，但可手动指定为
AL等组合键。
弧长标注的参数设置
在执行弧长标注前,需通过“标注样式管理器”调整相关参数，以确保标注结果符合设计规范，进入标注样式管理器的方法包括：在“注释”选项卡中点击“标注样式”下拉框的“管理标注样式”，或命令行输入DIMSTYLE，针对弧长标注，需重点设置以下参数：
- 符号和箭头：在“符号和箭头”选项卡中，可调整“弧长符号”的位置，包括“标注文字的上方”“文字左侧”或“无”，机械制图中常选择“标注文字的上方”，而建筑图纸可能更倾向于“无”符号以保持简洁。
- 文字：在“文字”选项卡中，可设置文字高度、对齐方式等，确保标注文字清晰可读。
- 调整：在“调整”选项卡中，若空间不足，可勾选“若不能放在尺寸界线内，则消除箭头”，避免标注显示混乱。
以下是常见弧长标注符号位置设置的效果对比表：
| 符号位置 | 显示效果示例（文字为“100”） | 适用场景 |
|---|---|---|
| 标注文字的上方 | ⓪100 | 机械加工图，强调弧长属性 |
| 文字左侧 | ⓪ 100 | 建筑布局图，避免与其他标注冲突 |
| 无 | 100 | 简化图纸，当上下文已明确为弧长时 |
弧长标注的操作步骤
以AutoCAD为例,弧长标注的具体操作步骤如下：

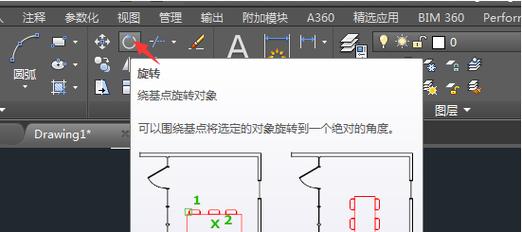

（图片来源网络，侵删）
- 激活命令：通过上述任一方式调用
DIMARC命令。 - 选择对象：命令行提示“选择弧线段或多段线弧线段”，此时需用鼠标单击要标注的圆弧或多段线中的弧线段。
- 指定尺寸线位置：选择对象后，命令行提示“指定弧长标注位置或 [多行文字(M)/文字(T)/角度(A)部分(P)/引线(L)]”，用户可通过鼠标拖动确定尺寸线的放置位置。
- 多行文字(M)：输入
M后，可打开多行文字编辑器，修改标注文字内容（如添加前缀、后缀或公差）。 - 文字(T)：输入
T后，可在命令行直接输入自定义文字，适用于简单修改。 - 角度(A)：输入
A后，可设置标注文字的旋转角度，通常用于避免文字与其他图线重叠。 - 部分(P)：输入
P后，可选择标注圆弧的部分长度，需指定标注的起点和终点，适用于仅需显示弧段局部长度的情况。 - 引线(L)：输入
L后，可为弧长标注添加引线，当弧长标注位置较远或空间不足时使用，引线类型可在标注样式设置中调整。
- 多行文字(M)：输入

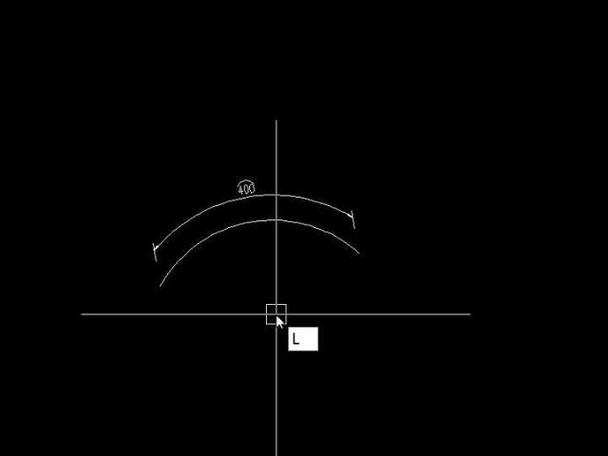

- 完成标注：单击鼠标左键确认位置，系统自动生成弧长标注，显示弧长数值及符号。
注意事项与常见问题
- 对象选择限制：弧长标注仅适用于圆弧或多段线中的弧线段，无法直接标注椭圆弧或样条曲线的弧长，需通过其他方式（如分段标注或近似计算）处理。
- 标注样式统一：同一张图纸中应尽量使用统一的标注样式，避免因样式混乱导致图纸不协调，可通过“特性”面板（快捷键
Ctrl+1）快速修改单个标注的样式属性。 - 关联性更新：若标注的圆弧长度被修改（如通过拉伸命令），弧长标注会自动更新，但需确保标注的“关联性”已开启（通过
DIMREASSOCIATE命令检查）。 - 比例协调：在缩放图形时，应使用“标注样式”中的全局比例或布局比例调整，而非手动缩放标注对象，以保证标注文字和箭头的尺寸符合规范。
相关问答FAQs
问题1：为什么弧长标注显示为直线长度而非弧长？
解答：此问题通常由以下原因导致：①选择的标注对象不是圆弧或多段线弧线段（如误选了直线）；②标注样式中的“符号和箭头”设置为“无”，且未通过文字标注体现弧长属性，解决方法：重新选择正确的圆弧对象，或在标注样式管理器中调整弧长符号显示，确保标注结果符合预期。
问题2：如何为弧长标注添加公差信息？
解答：添加公差需在标注过程中使用“多行文字(M)”选项，具体步骤：激活DIMARC命令后选择圆弧，输入M打开多行文字编辑器，在默认标注文字前后添加公差符号（如“100±0.5”）或使用“公差”工具（点击编辑器中的“公差”按钮，输入公差值和代号），确认后即可生成带公差的弧长标注，注意：公差格式需符合制图标准，如机械图常用对称公差（±），建筑图可能用极限偏差。
