在CAD软件中，LIST命令是一个用于查询图形对象详细信息的实用工具，它能够显示选定对象的类型、图层、几何参数、空间位置等关键数据，帮助用户快速验证对象属性或排查绘图错误,以下是关于LIST命令的详细使用方法及注意事项：

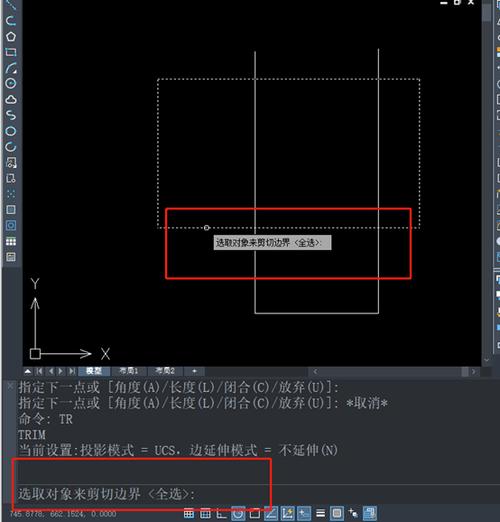

（图片来源网络，侵删）
LIST命令的基本调用方式
LIST命令可通过以下三种方式启动：
- 命令行输入：在CAD命令行直接输入
LIST并按回车键。 - 功能区菜单：依次点击“常用”选项卡→“特性”面板→“列表”按钮（不同版本CAD界面名称可能略有差异）。
- 快捷键：部分CAD版本支持自定义快捷键，如
LI或LS（需提前在选项中设置）。
LIST命令的操作步骤
- 启动命令：通过上述任一方式调用LIST命令后，命令行提示“选择对象：”。
- 选择对象：
- 单选：用鼠标单击目标对象,被选中的对象会显示夹点。
- 框选：从左到右拖拽鼠标创建选择窗口,仅完全包含在窗口内的对象会被选中。
- 交叉选：从右到左拖拽鼠标创建交叉选择窗口,与窗口相交或包含在内的对象均被选中。
- 其他选择方式：输入
ALL选择全部对象，L选择最近创建的对象，P选择上一次选择集等。
- 确认选择：选择完成后按回车键，系统自动弹出文本窗口或命令行窗口,显示所选对象的详细信息。
LIST命令的输出信息解析
LIST命令的输出结果包含以下核心内容（以不同对象为例）：
| 对象类型 | 输出信息示例 | 说明 |
|---|---|---|
| 直线（LINE） | 图层: "0" 空间: 模型空间 句柄: =123 自点: X=100.0000, Y=200.0000, Z=0.0000 到点: X=300.0000, Y=200.0000, Z=0.0000 长度: 200.0000 角度: 0.0000 |
显示起点、终点坐标、长度、角度等几何参数 |
| 圆（CIRCLE） | 图层: "中心线" 空间: 模型空间 圆心: X=150.0000, Y=150.0000, Z=0.0000 半径: 50.0000 周长: 314.1593 面积: 7853.9816 |
包含圆心坐标、半径、周长、面积等数据 |
| 多段线（PLINE） | 图层: "轮廓" 空间: 模型空间 句柄: =456 闭合: 是 顶点数: 5 顶点1: X=0.0000, Y=0.0000, Z=0.0000 顶点2: X=100.0000, Y=0.0000, Z=0.0000 ... 宽度: 起点宽度 0.5000, 终点宽度 0.5000 |
显示顶点坐标、闭合状态、线宽等属性 |
| 文字（TEXT） | 图层: "标注" 空间: 模型空间 文字样式: "Standard" 高度: 5.0000 内容: "CAD教程" 插入点: X=50.0000, Y=50.0000, Z=0.0000 |
包含文字样式、高度、内容、位置等信息 |
通用输出项说明：
- 图层：对象所属的图层名称。
- 空间：模型空间或图纸空间。
- 句柄：对象唯一标识符（用于二次开发）。
- 几何参数：根据对象类型不同，显示长度、面积、坐标等数据。
- 附加属性：如颜色、线型、线宽等（需通过“特性”面板查看更完整信息）。
LIST命令的高级应用技巧
-
批量查询对象属性：

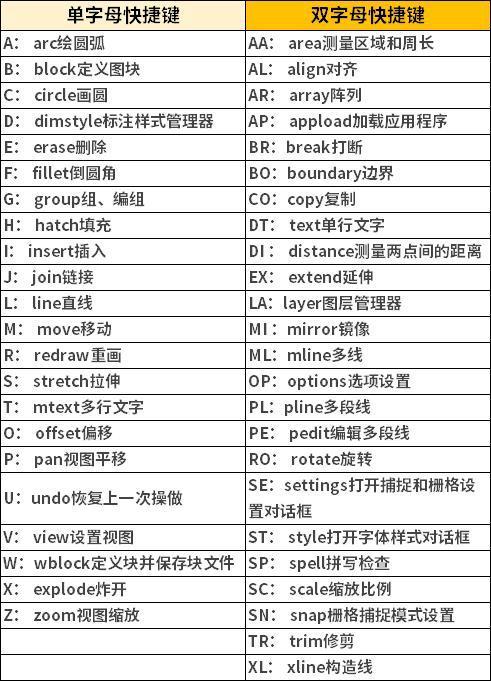

（图片来源网络，侵删）- 输入
LIST后选择多个对象，结果将按选择顺序分项显示,便于对比分析。 - 结合
FILTER命令筛选特定类型的对象（如仅查询所有圆的半径）。
- 输入
-
输出结果保存：
- 在文本窗口中，按
F2键打开命令行历史记录,可复制全部信息粘贴到记事本或Excel中。 - 使用
SCRIPT命令将查询结果导出为文本文件（需配合EXPORT或PRPLOT命令）。
- 在文本窗口中，按
-
与其他命令联动：
- 结合
DIST命令验证LIST输出的距离数据。 - 通过
AREA命令与LIST输出的面积值进行交叉核对。
- 结合
常见问题及解决方法
-
查询结果显示不全：
- 原因：文本窗口显示行数有限,信息过长时被截断。
- 解决：按
F2键打开完整文本窗口，或调整命令行历史记录数量（在“选项”→“显示”中设置）。
-
查询复杂对象（如块参照）无详细信息：
（图片来源网络，侵删）- 原因：LIST命令默认不显示块内部对象的属性。
- 解决：使用
BLOCKINFO命令（需加载Express Tools）或分解块后再查询。
相关问答FAQs
问题1：LIST命令和PROPERTIES命令有什么区别？
解答：LIST命令以文本形式批量显示对象的静态属性，适合快速查看多个对象的基础数据；而PROPERTIES命令通过动态面板实时显示和编辑单个对象的完整属性，支持修改操作，LIST更侧重“查看”，PROPERTIES侧重“查看+编辑”。
问题2：如何快速过滤LIST查询结果中的特定信息？
解答：将LIST输出结果复制到Excel中，使用“筛选”功能定位目标数据；或在CAD中使用DATAEXTRACTION命令（需加载Express Tools），创建属性提取表，直接过滤图层、对象类型等条件。
