在CAD软件中,图层管理是高效绘图的核心技能之一，而“显示所有图层”命令则是确保设计完整性和可编辑性的重要工具，无论是复杂的建筑图纸、机械装配图还是电气布线图，都可能因误操作或软件设置导致部分图层被隐藏、冻结或锁定，影响查看和修改，掌握快速显示所有图层的方法至关重要，以下将详细解析CAD中显示所有图层的命令、操作步骤、注意事项及相关技巧，帮助用户提升绘图效率。
显示所有图层的主要命令及操作路径
在CAD中,显示所有图层主要通过“图层特性管理器”（LAYER命令）实现，不同版本的CAD（如AutoCAD、浩辰CAD等）操作逻辑基本一致，以下是具体操作步骤：
-
打开图层特性管理器
- 快捷键：输入
LAYER或LA后按回车键。 - 功能区路径：在“常用”选项卡中点击“图层”面板的“图层特性”图标（通常显示为三个堆叠的矩形）。
- 工具栏路径：若已调出“图层”工具栏，直接点击“图层特性管理器”按钮。
- 快捷键：输入
-
在图层特性管理器中显示所有图层
打开“图层特性管理器”后，默认会显示所有图层，但若部分图层被筛选（如使用“图层状态管理器”或“新特性过滤器”），需先取消筛选，具体操作：- 检查左上角的“过滤器”下拉框，确保选择“显示所有图层”。
- 若存在活动过滤器,点击“删除过滤器”图标（红色叉号）或选择“重置过滤器”。
-
解锁并解冻所有图层
显示图层列表后，需确保图层未被锁定或冻结，否则仍无法编辑或查看：

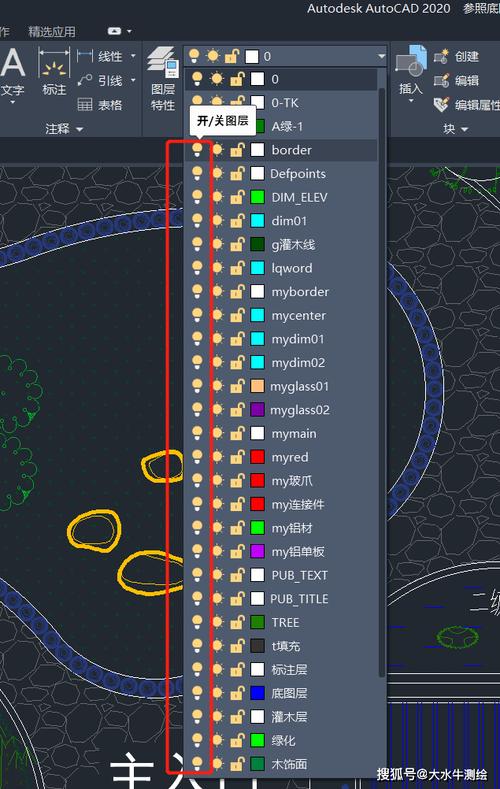

（图片来源网络，侵删）- 解冻图层：在图层列表中找到“冻结”列（雪花图标），点击所有被冻结图层的图标，将其更改为“太阳”图标（解冻状态）。
- 解锁图层：在“锁定”列（锁形图标）中，点击所有被锁定图层的图标，使其变为“解锁”状态（打开的锁）。
-
应用更改并关闭对话框
完成上述操作后，点击“图层特性管理器”右上角的“关闭”按钮，或按Esc键退出，所有图层将恢复正常显示。
其他快速显示所有图层的方法
除通过“图层特性管理器”外，CAD还提供了一些快捷命令和工具，帮助用户快速管理图层显示状态：
-
LAYON命令
- 功能：一次性解冻所有图层，但不会解锁图层。
- 操作：命令行输入
LAYON后按回车，适用于仅图层被冻结的情况。
-
LAYTHW命令

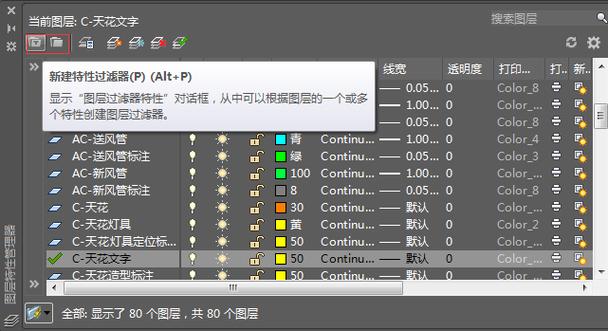

（图片来源网络，侵删）- 功能：解冻所有图层并关闭“图层特性管理器”的筛选状态，直接显示所有图层。
- 操作：命令行输入
LAYTHW后按回车，比手动操作更高效。
-
图层状态管理器
- 若用户曾保存过“显示所有图层”的图层状态，可通过“图层状态管理器”（LAYERSTATE命令）快速恢复：
- 输入
LAYERSTATE，在弹出的对话框中选择预设的“显示所有”状态，点击“恢复”即可。
- 输入
- 若用户曾保存过“显示所有图层”的图层状态，可通过“图层状态管理器”（LAYERSTATE命令）快速恢复：
-
快捷键组合
- 部分CAD版本支持
Ctrl+Shift+I组合键快速显示所有图层（需确认软件设置是否启用该快捷键）。
- 部分CAD版本支持
显示所有图层时的注意事项
在使用上述命令时,需注意以下几点，避免操作失误导致绘图问题：
-
区分“冻结”与“关闭”
- 冻结（Freeze）：图层被冻结后，不仅不可见，也不会参与重生成和打印，适用于长期隐藏的图层。
- 关闭（Turn Off）：图层关闭后不可见，但仍会参与重生成，适合临时隐藏。
- 显示所有图层时,需重点检查“冻结”状态，因为关闭的图层可通过“图层”工具栏的“开/关”图标快速恢复。
-
图层颜色与线型的关联性
部分图层可能因颜色或线型设置为“随层”（ByLayer），导致显示异常，在显示所有图层后，若发现某些图层仍不可见，需检查其颜色和线型是否被设置为“随块”或其他特殊属性。
-
外部参照（Xref）图层的管理
若图纸包含外部参照,其图层名称前会带有“|”符号（如“|参照图纸-墙体”），显示所有图层时，外部参照图层默认显示，但若被单独冻结或锁定，需在“图层特性管理器”中手动解冻或解锁。
-
模型空间与图纸空间的图层差异
CAD的模型空间（Model）和图纸空间（Layout）的图层状态是独立的，在模型空间显示所有图层后，切换到图纸空间时仍需检查图层状态，避免因图纸空间图层被隐藏导致布局内容缺失。
图层管理效率提升技巧
为减少“显示所有图层”的操作频率，用户可通过以下方法优化图层管理流程：
-
创建图层标准模板
在新建图纸时,使用“acad.dwt”或自定义模板文件，预设常用图层（如“墙体”“门窗”“标注”等），并统一图层颜色、线型和线宽，避免后期反复调整。
-
使用图层过滤器
通过“新特性过滤器”按名称、颜色、线型等条件筛选图层，例如创建一个“墙体类”过滤器，仅显示与墙体相关的图层，便于快速定位。
-
快捷键自定义
- 在“选项”对话框的“文件”选项卡中，自定义图层管理相关的快捷键，如将“显示所有图层”命令设置为
Ctrl+Shift+L，提升操作效率。
- 在“选项”对话框的“文件”选项卡中，自定义图层管理相关的快捷键，如将“显示所有图层”命令设置为
-
定期清理无用图层
- 使用
LAYDEL命令删除未使用的图层，或通过“图层特性管理器”中的“清理”功能（部分版本支持）减少图层冗余，避免影响软件运行速度。
- 使用
相关问答FAQs
问题1：为什么使用LAYON命令后，部分图层仍然不可见？
解答：LAYON命令仅解冻所有图层，但不会解锁图层或关闭图层过滤器，若图层仍不可见，需检查以下两点：
- 图层是否被锁定：在“图层特性管理器”中查看“锁定”列，解锁被锁定的图层。
- 是否存在活动过滤器：点击“删除过滤器”图标，确保“显示所有图层”被选中。
问题2：如何快速恢复误隐藏的特定图层，而不显示所有图层？
解答：若仅需恢复部分隐藏的图层，可通过以下方法：
- 使用“图层”工具栏的下拉列表：直接点击图层前的“开/关”或“冻结/解冻”图标，切换图层状态。
- 使用LAYVPI命令（仅解冻当前视口中的图层）：输入
LAYVPI后选择目标图层，可针对当前视口快速解冻，不影响其他视口。 - 利用图层匹配：选择一个可见对象，右键选择“匹配图层”（MATCHPROP），再点击需要恢复的图层对象，快速将图层状态同步。
通过掌握上述命令和技巧,用户可灵活应对CAD中图层显示的各种问题，确保绘图过程的流畅与高效，图层管理虽基础，却是提升设计质量的关键，建议结合实际绘图场景反复练习，形成适合自己的操作习惯。
