CAD布尔运算命令是三维建模和二维图形编辑中非常核心且高效的功能,它允许用户通过简单的逻辑运算（如合并、减去、相交）快速创建复杂形状，极大提升了绘图效率，在AutoCAD等主流CAD软件中，布尔运算主要包括“并集”“差集”“交集”三大命令，适用于三维实体和二维面域的编辑，以下将从命令功能、操作步骤、应用场景及注意事项等方面进行详细说明。

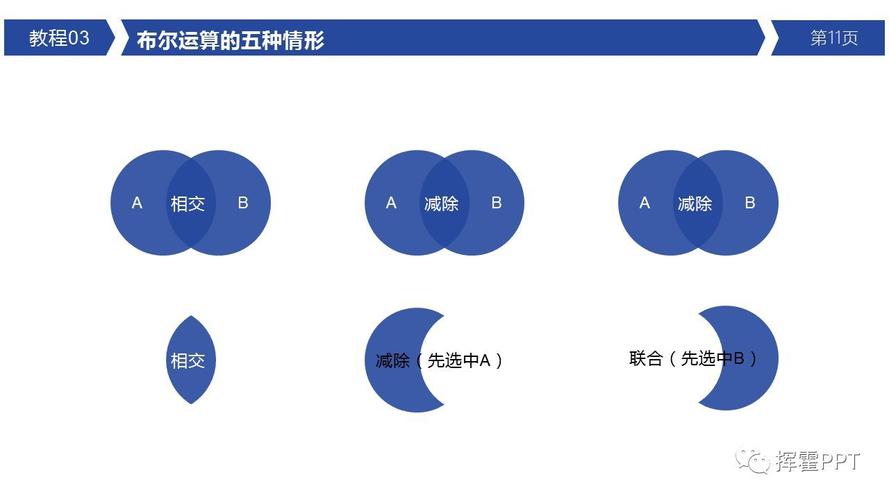

布尔运算的核心命令及功能解析
并集（Union）：合并多个对象为单一整体
功能：将两个或多个独立的三维实体（或二维面域）合并成一个组合对象，去除重叠部分，形成无缝的整体。
适用对象：三维实体、二维面域。
操作步骤：
- 执行命令：在命令行输入
UNION或点击“实体编辑”工具栏中的“并集”按钮。 - 选择对象：框选或点选需要合并的所有实体/面域，按回车键确认。
- 结果：所有被选对象合并为一个新对象，原对象消失（若需保留原对象，可先复制）。
应用场景：
- 三维建模：将多个简单几何体（如圆柱、长方体）组合成复杂零件，如将底座与支撑柱合并为一个整体。
- 二维绘图：将多个分散的封闭线段创建的面域合并，形成复杂的封闭轮廓，便于后续生成三维模型或填充图案。
差集（Subtract）：从对象中减去与其他对象的重叠部分
功能：从一个目标对象中减去与一个或多个工具对象重叠的部分，形成新的形状。
适用对象：三维实体、二维面域。
操作步骤：

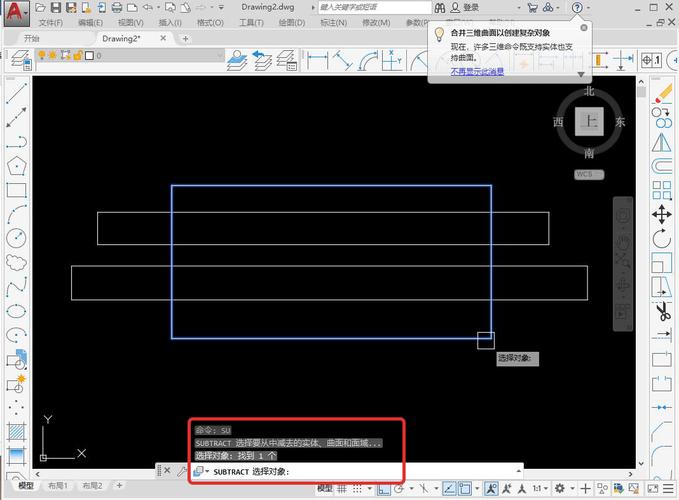

- 执行命令：输入
SUBTRACT或点击“实体编辑”工具栏中的“差集”按钮。 - 选择目标对象：先选择被减去的对象（如长方体），按回车键确认。
- 选择工具对象：再选择需要减去的对象（如圆柱），按回车键确认。
- 结果：目标对象中与工具对象重叠的部分被移除，剩余部分形成新对象。
注意事项：
- 选择顺序至关重要：必须先选“目标对象”，再选“工具对象”，顺序颠倒会导致结果错误。
- 部分重叠：若工具对象完全包含在目标对象内，则移除工具对象占据的空间；若部分重叠，则移除重叠区域。
应用场景：
- 三维建模：创建带孔洞的零件，如从长方体中减去圆柱生成通孔，或减去球体生成凹槽。
- 二维绘图：在面域中“挖洞”，如将一个矩形面域减去内部圆形面域，形成环形轮廓。
交集（Intersect）：保留对象之间的重叠部分
功能：计算两个或多个对象的公共部分，移除非重叠部分，仅保留相交区域形成新对象。
适用对象：三维实体、二维面域。
操作步骤：
- 执行命令：输入
INTERSECT或点击“实体编辑”工具栏中的“交集”按钮。 - 选择对象：框选或点选所有需要求交的对象（至少两个），按回车键确认。
- 结果：仅保留所有对象的公共部分，其他部分被删除。
应用场景：
- 三维建模：创建复杂相交结构，如两个圆柱垂直相交时，通过交集生成“十字”交叉实体；或球体与立方体相交生成球形切割体。
- 二维绘图：提取多个面域的重叠区域，如两个三角形面域相交生成四边形或六边形轮廓。
布尔运算的操作技巧与注意事项
对象类型的一致性
布尔运算只能在相同类型的对象间进行,即三维实体只能与三维实体运算，二维面域只能与二维面域运算，若需将二维图形参与运算，需先通过REGION命令将封闭线段转换为面域。
对象的位置关系
- 并集：对象无需接触，即使分散在空间中也能合并为一个整体（但实际建模中通常需部分重叠或接触以避免意外结果）。
- 差集：工具对象必须与目标对象有重叠区域，否则目标对象无变化。
- 交集：所有对象必须有公共重叠部分，否则运算结果为空。
图层与颜色管理
布尔运算后,新对象继承目标对象的图层、颜色和线型属性，若需区分原对象与新对象，建议在运算前调整图层或颜色，或通过UNDO命令撤销错误操作。
复杂对象的运算顺序
对于多个对象的连续布尔运算,需注意运算顺序，从“长方体A”中减去“圆柱体B”和“球体C”，应先执行“A-B”再减去C，或使用差集时一次性选择多个工具对象（B和C），否则可能因顺序错误导致结果偏差。
布尔运算在三维与二维中的典型应用对比
| 应用维度 | 并集（Union） | 差集（Subtract） | 交集（Intersect） |
|---|---|---|---|
| 三维建模 | 合并底座、支撑柱、顶盖为整体零件 | 从长方体减去圆柱生成通孔，或减去多个孔阵列 | 两圆柱相交生成十字接头，球体与立方体相交生成球形切割体 |
| 二维绘图 | 合分散的封闭线段面域为复杂轮廓 | 矩形面域减去内部圆形面域生成环形轮廓 | 两个三角形面域相交生成重叠区域的多边形 |
常见问题与解决方法
-
问题：执行布尔运算后对象无变化或报错。
原因：- 对象类型不一致（如实体与面域混合运算）；
- 二维线段未封闭,无法生成面域；
- 差集运算时选择顺序错误。
解决方法：检查对象类型是否匹配，确保二维线段封闭（使用BOUNDARY命令检查），并按“目标对象→工具对象”顺序选择。
-
问题：布尔运算后对象显示异常（如重叠部分未合并或未减去）。
原因：对象间间隙过大，未真正接触或重叠。
解决方法：使用MOVE或ALIGN命令调整对象位置，确保重叠部分有足够的交集；对于微小间隙，可放大视图检查端点是否对齐。
相关问答FAQs
Q1：布尔运算是否可以应用于曲面模型？
A1：传统布尔运算主要适用于实体模型和二维面域，对于曲面模型（如NURBS曲面），部分高级CAD软件（如SolidWorks、Creo）支持曲面布尔运算，但AutoCAD中需先将曲面转换为实体（使用THICKEN命令加厚曲面）或通过“曲面编辑”工具实现类似功能，操作相对复杂。
Q2：如何恢复被布尔运算删除的原始对象？
A2：布尔运算属于“破坏性”操作，执行后原始对象会被合并或删除，若需保留原始对象，可在运算前使用COPY命令备份对象，或通过UNDO（快捷键Ctrl+Z）撤销操作，若已关闭自动保存，需从备份文件中恢复原始对象。
