华为交换机划分VLAN是网络管理中常见的基础操作,VLAN（虚拟局域网）能够将一个物理网络划分为多个逻辑网络，有效隔离广播域、提升网络安全性并优化网络性能，以下是华为交换机划分VLAN的详细命令操作步骤及相关注意事项，内容涵盖VLAN的创建、端口划分、验证及删除等全流程操作，并结合表格示例辅助理解。

VLAN基础概念

在操作前需明确VLAN的核心作用：通过将不同端口划分到不同VLAN，实现跨设备的二层隔离，将财务部端口划分到VLAN 10，市场部划分到VLAN 20，两者即使连接在同一台交换机也无法直接通信，需通过三层路由设备才能互通，华为交换机支持基于端口、MAC地址、协议等多种划分方式，其中基于端口的静态划分是最常用的方法。

VLAN创建命令

首先需要创建VLAN,并为VLAN分配ID（ID范围1-4094，其中1和通常为系统默认保留VLAN，建议使用2-4094的ID），命令如下：

system-view                     # 进入系统视图
vlan batch 10 20                # 批量创建VLAN 10和20，或使用vlan 10进入单个VLAN视图

• 说明：vlan batch命令可一次性创建多个VLAN，简化操作，若需删除VLAN，使用undo vlan batch 10 20即可。

端口划分到VLAN

创建VLAN后,需将交换机端口划分至对应VLAN，华为交换机端口类型主要包括Access（接入型）和Trunk（汇聚型），划分命令略有差异。

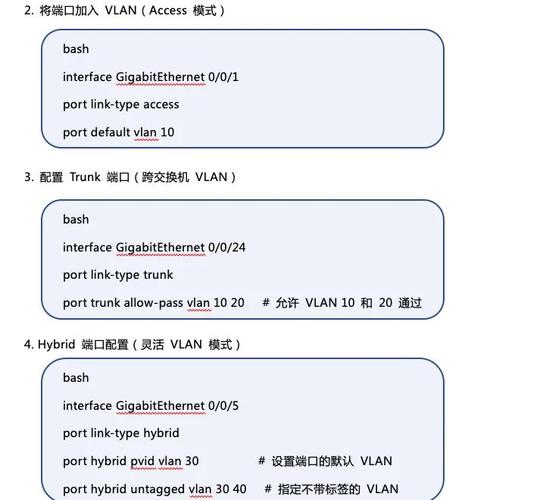

Access端口划分

Access端口通常用于连接终端设备（如电脑、打印机），只能属于一个VLAN，配置步骤如下：

interface GigabitEthernet 0/0/1     # 进入物理接口视图
port link-type access                # 设置端口类型为Access
port default vlan 10                 # 将端口划分到VLAN 10

• 参数说明：GigabitEthernet 0/0/1为端口号，根据实际设备型号调整；port default vlan后的VLAN ID需与已创建的VLAN一致。

Trunk端口划分

Trunk端口用于连接其他交换机,可承载多个VLAN的流量（默认允许所有VLAN通过，可手动配置允许的VLAN列表），配置步骤如下：

interface GigabitEthernet 0/0/24     # 进入连接其他交换机的端口视图
port link-type trunk                 # 设置端口类型为Trunk
port trunk allow-pass vlan 10 20     # 允许VLAN 10和20的流量通过

• 注意事项：若需限制通过的VLAN，可在port trunk allow-pass vlan后指定VLAN ID；若允许所有VLAN，可使用port trunk allow-pass vlan all。

端口类型与VLAN关系表

VLAN配置验证

完成划分后,需通过命令检查VLAN配置是否正确，常用验证命令如下：

display vlan                        # 查看所有VLAN及其包含的端口
display port vlan                   # 查看端口的VLAN划分情况
display interface GigabitEthernet 0/0/1  # 查看指定端口的详细配置

• 输出示例：display vlan会列出VLAN ID、状态（active/suspend）及端口列表，若端口属于VLAN 10，则显示对应端口信息。

VLAN删除与修改

若需调整VLAN划分,可先删除原配置再重新划分，或直接修改：

# 删除端口VLAN划分
undo port default vlan 10           # 删除Access端口的VLAN划分
undo port trunk allow-pass vlan 10   # 删除Trunk端口的允许VLAN列表
# 删除VLAN（需先删除端口与VLAN的关联）
undo vlan 10                        # 删除VLAN 10及其所有端口关联

• 注意：删除VLAN前，需确保所有端口已退出该VLAN，否则删除会失败。

高级配置：Hybrid端口（可选）

华为交换机还支持Hybrid端口（混杂模式），可灵活控制VLAN流量是否携带Tag，适用于复杂网络环境，配置示例：

interface GigabitEthernet 0/0/1
port link-type hybrid              # 设置为Hybrid端口
port hybrid tagged vlan 10 20      # 允许VLAN 10和20的流量打Tag通过
port hybrid untagged vlan 30       # 允许VLAN 30的流量不打Tag通过

• 说明：Hybrid端口的tagged和untagged参数用于控制数据帧的VLAN标签，需根据实际网络设计选择。

配置注意事项

1. VLAN ID唯一性：同一台交换机上VLAN ID不能重复，不同交换机的相同VLAN ID需通过Trunk端口互通。
2. 端口状态：划分VLAN前，需确保端口处于UP状态（可用display interface查看）。
3. 保存配置：配置完成后，使用save命令保存配置，避免设备重启后丢失。
4. 默认VLAN处理：Trunk端口的默认VLAN（通常为VLAN 1）建议修改，避免与业务VLAN冲突。

相关问答FAQs

问题1：华为交换机划分VLAN后，不同VLAN的主机无法通信，如何排查？
解答：首先检查VLAN是否已正确创建（display vlan），确认端口类型和划分是否正确（Access端口需属于单一VLAN，Trunk端口需允许目标VLAN通过），若VLAN间需通信，需确保网络中存在三层设备（如路由器或三层交换机）并配置VIF接口或子接口进行路由，检查防火墙策略是否阻止了跨VLAN流量。

问题2：如何批量将多个端口划分到同一VLAN？
解答：可通过批量接口视图简化操作，将端口0/0/1至0/0/10划入VLAN 10：

interface range GigabitEthernet 0/0/1 to 0/0/10
port link-type access
port default vlan 10

interface range命令支持连续端口或指定端口列表（如interface range GigabitEthernet 0/0/1,GigabitEthernet 0/0/3），提升配置效率。
