在CAD工具栏中,转换命令是一类用于修改对象特性、转换对象类型或在不同坐标系间切换的重要功能工具，这类命令通常位于“常用”选项卡下的“修改”面板或“特性”面板中，也可能通过“工具”菜单或命令行直接调用，转换命令的核心作用是提升绘图效率，确保图形数据的一致性和规范性，尤其在跨版本协作、格式转换或复杂编辑场景中不可或缺，以下从功能分类、操作步骤、应用场景及注意事项等方面展开详细说明。

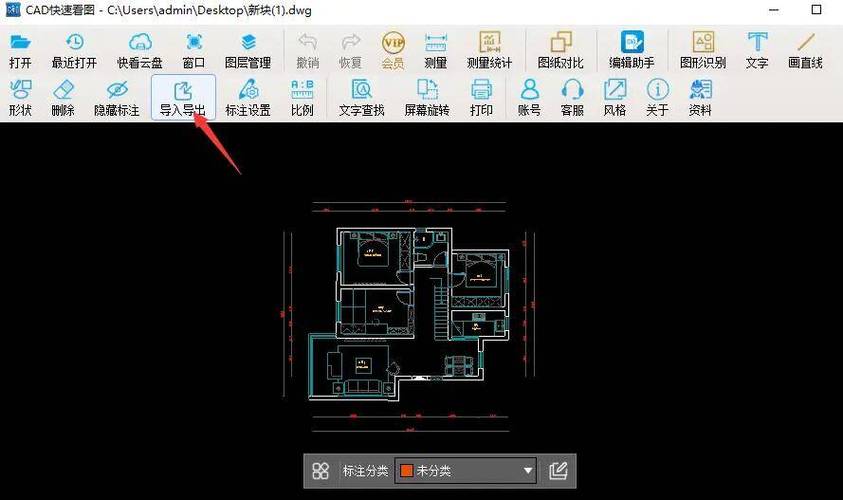

（图片来源网络，侵删）
转换命令的主要功能分类
CAD中的转换命令可归纳为三大类：对象特性转换、对象类型转换及坐标系转换，每类命令下包含多个具体工具，针对不同的编辑需求。
对象特性转换
此类命令用于修改对象的颜色、线型、线宽、图层等属性，实现统一规范或快速匹配。
- 特性匹配（MATCHPROP）：类似于Word中的“格式刷”，选择源对象后，目标对象将继承其特性，操作步骤为：执行命令→选择源对象→选择目标对象（可框选多个）。
- 更改图层（LAYTRANS）：将选定对象从一个图层转换到另一个图层，适用于图层结构调整，将“临时层”的所有对象转移到“标注层”。

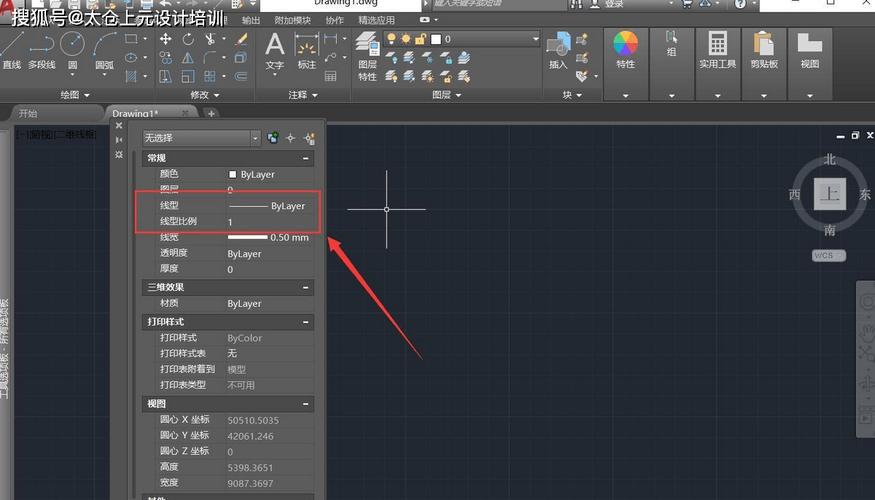

- 全局比例因子（LTSCALE）：调整线型比例，确保虚线、点划线等非连续线型在不同缩放比例下显示正常。
对象类型转换
用于将一种对象类型转换为另一种,以满足设计或出图要求。
- 多段线与线条转换（PEDIT/EXPLODE）：
- PEDIT：将直线、圆弧等独立对象合并为多段线，或通过“拟合”选项将多段线转换为平滑曲线。
- EXPLODE：分解多段线、块、尺寸标注等复合对象，转换为基本元素。
- 块与对象转换（BLOCK/EXPLODE）：
- BLOCK：将选中的对象创建为块，方便重复调用。
- EXPLODE：分解块，使其成为独立对象，便于局部修改。
- 文字与多行文字转换（TEXT/MTEXT）：
- TEXTTOFRONT：将文字对象置于图形顶层，避免被其他对象遮挡。
- MTEXT：将单行文字转换为多行文字，支持更复杂的格式编辑。
坐标系转换
用于在不同坐标系间切换,确保图形位置的准确性。

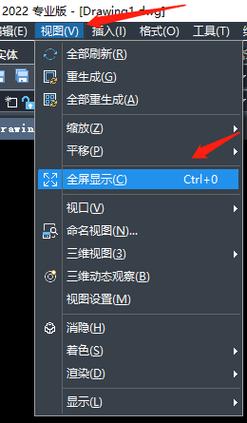

（图片来源网络，侵删）
- 用户坐标系（UCS）：通过“UCS”命令自定义坐标系原点及方向，适用于斜面或非标准角度绘图。
- 世界坐标系（WCS）：通过“UCSWORLD”命令恢复默认坐标系，确保图形与全局坐标一致。
- 对齐坐标系（ALIGN）：通过指定源对象与目标对象的对应点，实现对象的位置和角度对齐，常用于零件装配。
转换命令的操作步骤与实例
以“特性匹配”和“多段线合并”为例，说明具体操作流程：
实例1：使用特性匹配统一对象属性
- 在工具栏中点击“特性匹配”图标（或输入
MATCHPROP命令）。 - 选择具有目标特性的对象（如“红色中心线”）。
- 光标变为刷子图标后,选择需要修改的对象（如“蓝色轮廓线”）。
- 按
Esc键退出命令，蓝色轮廓线”将变为红色，并继承中心线的线型。
实例2：将独立线条合并为多段线
- 输入
PEDIT命令，选择其中一条直线。 - 系统提示“是否将其转换为多段线？”，输入
Y并回车。 - 输入
J（合并选项），选择所有需要合并的直线或圆弧。 - 回车确认,完成合并，所有对象将成为一个整体，可统一进行编辑。
转换命令的应用场景
- 跨版本协作：在CAD不同版本间传递文件时，使用“LAYTRANS”转换图层名称，避免因图层差异导致图形错乱。
- 批量修改：通过“特性匹配”快速统一大量对象的属性，如将所有尺寸标注的文字颜色改为绿色。
- 图形优化：使用“EXPLODE”分解复杂块，或通过“PEDIT”合并零散线条，减少文件大小，提升编辑效率。
- 坐标调整：在机械装配中，使用“ALIGN”命令将零件坐标系与总装配图对齐，确保位置精确。
注意事项
- 数据备份：执行转换命令前，建议保存文件或创建副本，避免误操作导致数据丢失。
- 对象选择：部分命令（如
PEDIT）要求对象首尾相连，否则合并失败，需检查对象间的连接状态。 - 比例协调：修改线型比例（
LTSCALE）时，需考虑图形的打印比例，避免线型过密或过疏。 - 块与参照：分解块（
EXPLODE）会导致块定义丢失，若需重复使用，建议先复制再分解。
转换命令的效率提升技巧
- 命令别名：为常用转换命令设置别名，如
MA（MATCHPROP）、PE（PEDIT），通过命令行快速调用。 - 自定义工具栏：将“特性匹配”“图层转换”等高频命令拖拽至自定义工具栏，减少菜单层级操作。
- 脚本批量处理：通过编写脚本（如
.scr文件），批量执行转换命令，适用于标准化绘图流程。
相关问答FAQs
问题1：为什么使用特性匹配后，目标对象的线型没有变化？
解答：可能原因有两个：一是目标对象所在的图层被锁定或冻结，需检查图层状态；二是源对象的线型为“ByLayer”，需先修改源对象的线型为具体类型（如“ACAD_ISO02W100”）再执行匹配。
问题2：如何将多段线快速转换为圆弧？
解答：多段线本身可通过“PEDIT”命令中的“圆弧”选项转换为圆弧，但需满足条件：多段线顶点数≥3且线宽一致，操作步骤为：输入PEDIT→选择多段线→输入A（圆弧）→选择“闭合”或“拟合”选项，即可生成平滑圆弧，若需精确控制半径，建议使用“圆角”（FILLET）命令对多段线顶点进行倒圆角处理。
