在计算机辅助设计（CAD）领域，VBA（Visual Basic for Applications）作为一种强大的编程工具，能够通过自动化命令显著提升绘图效率与数据处理能力，VBA命令的核心在于通过编写脚本控制CAD软件的各类操作，包括图形绘制、属性修改、文件管理等，尤其适用于批量处理重复性任务，以下将从VBA命令的基础语法、常用功能模块、实战应用案例及注意事项等方面展开详细说明。

VBA命令的基础语法与结构

VBA命令依托于CAD内置的VBA开发环境,通常以宏（Macro）的形式存在，其基本结构包括声明变量、定义对象、调用方法和属性等，要绘制一条直线，需先获取CAD文档对象，再调用直线绘制方法，核心语法如下：

Sub DrawLine()
    '声明CAD应用程序对象
    Dim acadApp As Object
    '声明CAD文档对象
    Dim acadDoc As Object
    '声明直线对象
    Dim lineObj As Object
    '获取CAD应用程序实例
    Set acadApp = GetObject(, "AutoCAD.Application")
    '获取当前活动文档
    Set acadDoc = acadApp.ActiveDocument
    '绘制直线：起点坐标(0,0)，终点坐标(100,100)
    Set lineObj = acadDoc.ModelSpace.AddLine(0, 0, 100, 100)
    '更新显示
    acadApp.ZoomExtents
End Sub

上述代码中,GetObject用于连接已运行的CAD进程，ModelSpace.AddLine是CAD对象模型中绘制直线的方法，VBA通过操作CAD的对象模型（如ModelSpace、PaperSpace、Layer等）实现功能扩展。

常用VBA命令功能模块

图形绘制与编辑

VBA可调用CAD的绘图方法创建基本图形,并通过修改属性实现编辑，绘制不同颜色的圆：

Sub DrawColoredCircle()
    Dim acadApp As Object, acadDoc As Object, circleObj As Object
    Set acadApp = GetObject(, "AutoCAD.Application")
    Set acadDoc = acadApp.ActiveDocument
    '绘制半径为50的圆，圆心(50,50)
    Set circleObj = acadDoc.ModelSpace.AddCircle(50, 50, 50)
    '设置颜色为红色（索引号1）
    circleObj.Color = 1
    circleObj.Update
End Sub

图层与属性管理

通过VBA可批量修改图层属性,如冻结、锁定或更改颜色，以下为批量修改图层颜色的示例：

Sub ChangeLayerColor()
    Dim acadApp As Object, acadDoc As Object, layers As Object
    Dim layer As Object
    Set acadApp = GetObject(, "AutoCAD.Application")
    Set acadDoc = acadApp.ActiveDocument
    Set layers = acadDoc.Layers
    '遍历所有图层
    For Each layer In layers
        If layer.Name <> "0" Then '跳过默认图层
            layer.Color = 3 '设置为绿色
            layer.Update
        End If
    Next layer
End Sub

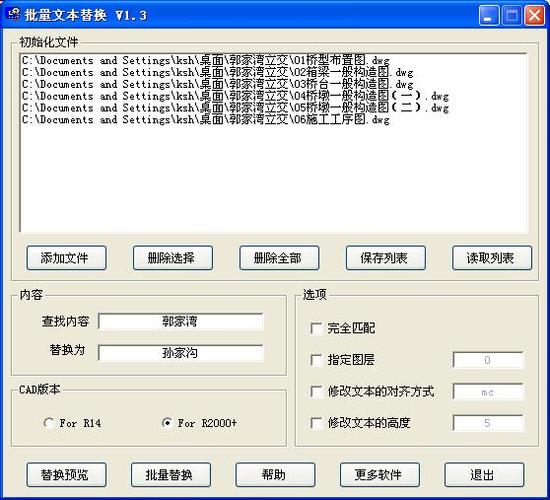

文件操作与批量处理

VBA支持批量打开、保存或转换DWG文件，适用于自动化流程，批量将文件另存为DXF格式：

Sub BatchExportToDXF()
    Dim acadApp As Object, acadDoc As Object
    Dim folderPath As String, fileName As String
    Dim fso As Object, folder As Object, file As Object
    folderPath = "C:\Drawings\" '指定文件夹路径
    Set fso = CreateObject("Scripting.FileSystemObject")
    Set folder = fso.GetFolder(folderPath)
    For Each file In folder.Files
        If Right(file.Name, 4) = ".dwg" Then
            Set acadDoc = acadApp.Documents.Open(folderPath & file.Name)
            acadDoc.SaveAs folderPath & Left(file.Name, Len(file.Name) - 4) & ".dxf"
            acadDoc.Close False
        End If
    Next file
End Sub

数据交互与报表生成

VBA可读取CAD图形中的属性数据（如块属性），并生成Excel报表，以下为提取块属性并导出的示例：

Sub ExportBlockAttributesToExcel()
    Dim acadApp As Object, acadDoc As Object, blockRef As Object
    Dim ExcelApp As Object, ExcelSheet As Object
    Dim i As Integer
    '初始化Excel
    Set ExcelApp = CreateObject("Excel.Application")
    ExcelApp.Visible = True
    Set ExcelSheet = ExcelApp.Workbooks.Add(1).Sheets(1)
    '表头
    ExcelSheet.Cells(1, 1).Value = "块名"
    ExcelSheet.Cells(1, 2).Value = "X坐标"
    ExcelSheet.Cells(1, 3).Value = "属性值"
    i = 2
    '遍历模型空间中的所有块参照
    For Each blockRef In acadDoc.ModelSpace
        If blockRef.ObjectName = "AcDbBlockReference" Then
            ExcelSheet.Cells(i, 1).Value = blockRef.Name
            ExcelSheet.Cells(i, 2).Value = blockRef.InsertionPoint(0)
            '假设块有单个属性
            If blockRef.HasAttributes Then
                ExcelSheet.Cells(i, 3).Value = blockRef.GetAttributes()(0).TextString
            End If
            i = i + 1
        End If
    Next blockRef
End Sub

实战应用场景分析

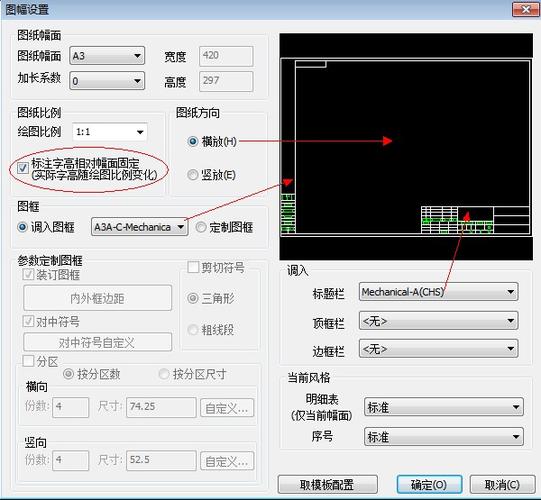

场景1：批量修改图纸比例

在建筑图纸中,常需批量调整标注比例，通过VBA可遍历所有标注对象，修改其DimScale属性：

Sub ChangeDimScale()
    Dim acadApp As Object, acadDoc As Object, dimObj As Object
    Set acadApp = GetObject(, "AutoCAD.Application")
    Set acadDoc = acadApp.ActiveDocument
    For Each dimObj In acadDoc.ModelSpace
        If dimObj.ObjectName = "AcDbDimension" Then
            dimObj.DimScale = 100 '设置比例为1:100
            dimObj.Update
        End If
    Next dimObj
End Sub

场景2：自动生成明细表

在机械设计中,可提取零件块的数量和名称，生成明细表：

Sub GeneratePartsList()
    Dim acadApp As Object, acadDoc As Object, blockRef As Object
    Dim partsDict As Object, partName As String
    Set partsDict = CreateObject("Scripting.Dictionary")
    Set acadApp = GetObject(, "AutoCAD.Application")
    Set acadDoc = acadApp.ActiveDocument
    '统计零件数量
    For Each blockRef In acadDoc.ModelSpace
        If blockRef.ObjectName = "AcDbBlockReference" Then
            partName = blockRef.Name
            If partsDict.Exists(partName) Then
                partsDict(partName) = partsDict(partName) + 1
            Else
                partsDict.Add partName, 1
            End If
        End If
    Next blockRef
    '输出到CAD文本
    Dim i As Integer, textObj As Object
    i = 0
    For Each partName In partsDict.Keys
        Set textObj = acadDoc.ModelSpace.AddText( _
            partName & ": " & partsDict(partName), 0, 0 + i * 10, 2.5)
        i = i + 1
    Next partName
End Sub

VBA命令开发注意事项

1. 对象模型兼容性：不同CAD版本（如AutoCAD 2020 vs 2023）的对象模型可能存在差异，需测试兼容性。
2. 错误处理：添加On Error Resume Next或On Error GoTo语句处理异常，避免脚本中断。
3. 性能优化：批量操作时尽量使用数组或集合，减少频繁的CAD对象交互。
4. 安全性：禁用宏可能导致脚本无法运行，需确保用户启用VBA支持。

相关问答FAQs

Q1：如何解决VBA脚本中“对象未找到”的错误？
A：通常是因为CAD应用程序未启动或文档未正确加载，可通过检查GetObject返回的对象是否为Nothing来验证，并确保在运行脚本前打开目标DWG文件。

Set acadApp = GetObject(, "AutoCAD.Application")
If acadApp Is Nothing Then
    MsgBox "请先启动AutoCAD！", vbExclamation
    Exit Sub
End If

Q2：VBA能否跨CAD版本运行？如何保证兼容性？
A：VBA依赖CAD的对象模型，而不同版本的对象模型可能存在方法或属性差异，建议：

• 使用早期绑定（如引用CAD类型库）时，需在目标版本环境中编译；
• 使用晚期绑定（如Object类型）时，避免使用高版本特有的方法；
• 在代码中添加版本检测逻辑,例如通过acadApp.Version判断版本并调用对应方法。
