在CAD软件的操作中,命令图是用户与软件交互的核心界面，它通过直观的图标和文字标识，将复杂的绘图命令分类展示，帮助用户快速定位并执行功能，CAD命令图通常位于软件界面的顶部（快速访问工具栏和功能区）或侧边（工具栏），其布局设计遵循逻辑性和高效性原则，主要分为绘图命令、修改命令、标注命令、图层管理、视图控制等模块，每个模块下又细分具体工具，如绘图模块包含直线、圆、矩形等基础图形命令，修改模块则涉及修剪、延伸、旋转等编辑功能，命令图的存在极大降低了CAD软件的学习门槛，即使是新手用户也能通过图标提示理解工具用途，而熟练用户则可自定义命令图布局，将常用命令置顶，进一步提升绘图效率。
命令图的核心模块与功能解析

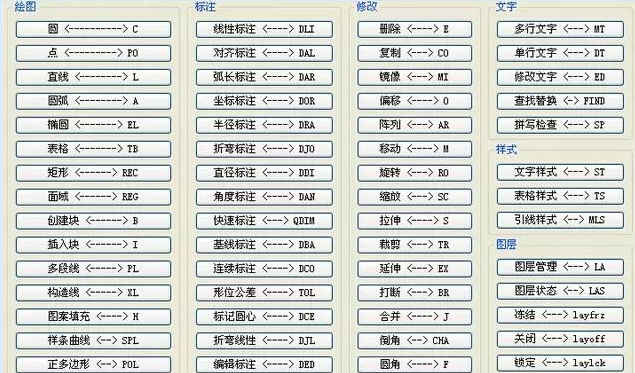

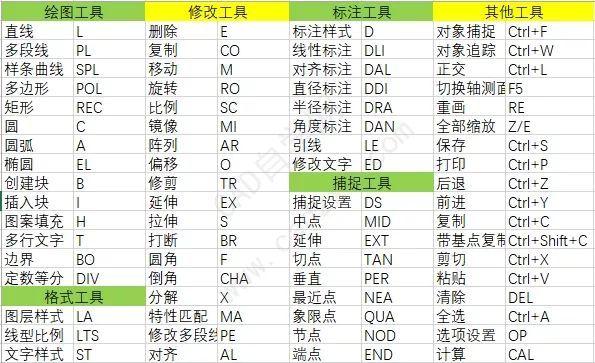

CAD命令图的核心模块围绕绘图流程设计,覆盖从图形创建到输出的全流程，以AutoCAD为例，其功能区默认分为“常用”“插入”“注释”“参数化”“视图”等选项卡，每个选项卡下的命令图均按操作逻辑分组。
绘图命令模块
这是命令图中最基础的部分，包含创建二维和三维图形的工具，二维绘图工具中，“直线”命令通过指定起点和终点绘制连续线段；“圆”命令提供圆心半径、两点、三点等绘制方式；“矩形”命令支持倒角、圆角等参数设置；此外还有多段线、样条曲线、椭圆等工具，满足复杂轮廓绘制需求，三维绘图工具则包括“长方体”“球体”“圆柱体”等基本体，以及“拉伸”“旋转”等三维建模命令，通过命令图可直接切换二维与三维绘图模式。
修改命令模块
修改命令用于对已绘制的图形进行调整，是提高绘图效率的关键，该模块下的“修剪”和“延伸”命令常用于线条的精准裁剪和延长，需先选择边界对象再选择要修改的元素；“移动”和“复制”命令支持基点定位，可快速调整图形位置或生成副本；“旋转”和“缩放”命令通过指定角度或比例因子改变图形方向和大小；“倒角”和“圆角”命令则用于在直线或圆弧间过渡，设置距离或半径即可实现，对于复杂编辑，“阵列”命令可生成矩形或环形阵列，“偏移”命令能按指定距离复制等距图形，这些工具的图标通常带有明显的几何特征，如阵列图标包含多个排列的矩形，便于用户识别。
标注与注释模块

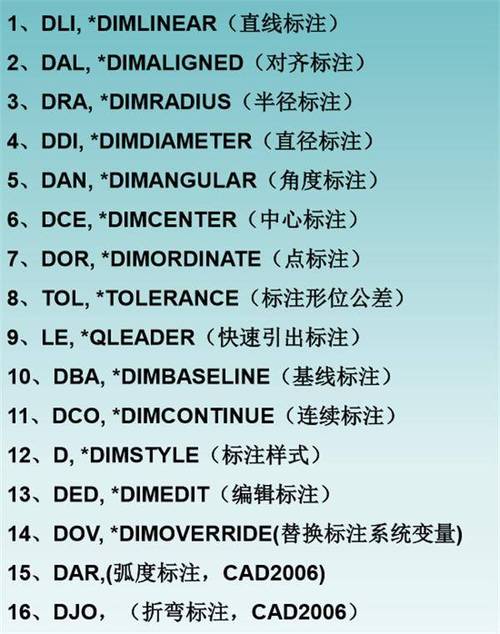

图形标注是CAD工程图的重要组成部分，该模块包含“线性标注”“对齐标注”“半径标注”“角度标注”等基础工具，用于标注图形的尺寸信息；“文字”和“多行文字”命令可添加技术说明或注释，支持字体、大小、颜色等格式设置；“引线”命令常用于标注细节，可带箭头和文字说明；“表格”命令能快速生成工程表格，适用于参数列表或标题栏填写。
图层与对象特性模块
图层管理是CAD高效绘图的核心，命令图中的“图层特性管理器”图标（通常为三层叠加的矩形）可创建、删除图层，并设置每个图层的颜色、线型、线宽等特性，通过图层，用户可将不同类型的图形（如轴线、墙体、标注）分门别类，便于单独控制显示和编辑，对象特性工具栏则位于命令图下方，可直接修改选中图形的“颜色”“线型”“线宽”等属性，无需进入图层管理器。
视图与导航模块
对于复杂图形，视图控制至关重要。“平移”和“缩放”命令是最基础的工具，分别通过“手”形图标和“放大镜”图标实现；“视图命名”可保存常用视角，方便快速切换；“动态观察”命令允许用户从不同角度查看三维模型；“视口”工具则用于在布局空间中创建多个视图窗口，实现不同比例或角度的同步显示。
命令图的使用技巧与优化
为提升操作效率,用户需掌握命令图的个性化设置技巧，在AutoCAD中，右键点击功能区可选择“最小化”选项，仅显示命令图标或仅显示文字标签，节省界面空间；通过“自定义”功能，可将常用命令（如“块”“属性定义”）从命令列表拖拽至功能区，或创建自定义选项卡；对于触控设备，命令图支持手势操作，如两指缩放可快速调整视图，进一步提升移动端绘图体验，部分高级命令（如“块编辑器”“设计中心”）虽未直接显示在默认命令图中，但可通过搜索框快速定位，体现了命令图与命令行、动态输入的协同设计逻辑。
相关问答FAQs
Q1：CAD命令图中的“块”命令有什么作用？如何创建块？
A：“块”命令是将多个图形对象组合为一个单一对象的工具，便于重复使用和管理，创建块时，先选中需组合的图形，输入“BLOCK”命令或点击“块定义”图标，在弹出的对话框中输入块名称、指定基点（插入时的参考点），并设置块单位，点击“确定”即可，创建后，可通过“插入”命令将块快速调用到图形中，且块修改后所有引用会同步更新，避免重复劳动。
Q2：为什么CAD命令图中的部分工具显示为灰色？如何激活？
A：工具显示灰色通常表示当前状态下该命令不可用，常见原因包括：选中对象类型不匹配（如“修剪”命令未选择边界对象时呈灰色）、当前工作空间不支持（如“三维建模”工作空间下二维标注工具可能被隐藏）、或未安装相关插件，激活方法：首先检查操作逻辑是否正确（如先选边界再执行修剪），其次切换至合适的工作空间（通过“工作空间”下拉菜单），若为插件工具，需通过“加载/卸载应用程序”安装对应插件。
