在CAD软件中，命令嵌套是指在一个命令的执行过程中，临时调用或切换到其他命令，完成后再返回原命令继续执行的操作，这种功能极大地提高了绘图效率，尤其在进行复杂图形编辑时，能够避免频繁中断当前操作，实现多任务的无缝衔接，命令嵌套的核心在于理解各命令的交互逻辑,并通过特定快捷键或操作触发嵌套流程。

命令嵌套的常见场景与操作方式

1. 绘图命令中的嵌套
   以“矩形”（RECTANG）命令为例，在绘制矩形时，可通过临时调用“圆角”（FILLET）或“倒角”（CHAMFER）命令直接设置圆角或倒角参数，而无需退出矩形命令，具体操作如下：

   • 执行RECTANG命令，指定第一个角点后，命令行会出现“[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]”选项。
   • 输入F选择“圆角”，再输入圆角半径，然后继续矩形的绘制，圆角参数将直接应用于当前矩形，无需单独执行FILLET命令。

   类似地，在“多段线”（PLINE）命令中，可嵌套“宽度”（W）选项调整线宽，或通过“样曲线化”（S）选项将直线段转换为样条曲线。

2. 编辑命令中的嵌套
   在“修剪”（TRIM）或“延伸”（EXTEND）命令中，可通过“选择”（SELECT）选项临时切换到对象选择模式，添加或删除修剪边界。

   • 执行TRIM命令，选择剪切边界后，命令行提示“选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]”。
   • 输入R进入“删除”模式，此时可临时删除不需要的对象，完成后自动返回修剪命令。

   “阵列”（ARRAY）命令中可嵌套“编辑”（EDIT）选项，对阵列后的单个元素进行修改,并实时更新整个阵列。


   （图片来源网络，侵删）

3. 对象捕捉与夹点编辑的嵌套
   在绘制过程中，可临时启用对象捕捉（如“中点”“交点”）来精确定位，在绘制直线时，按住Shift键右键单击，可快速调用临时捕捉菜单，选择“垂足”捕捉后继续绘制。

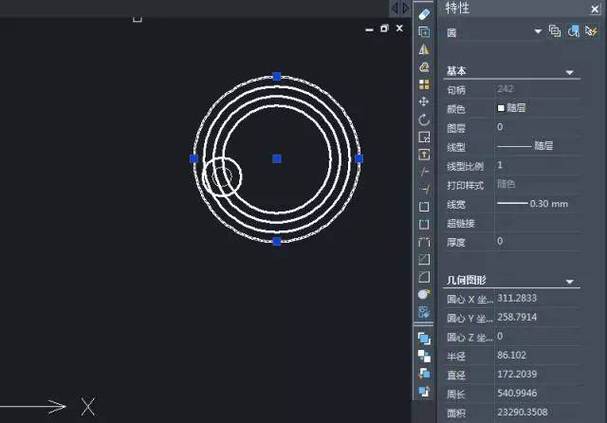

   夹点编辑中，选中对象后，可通过拉伸、旋转、缩放等夹点模式嵌套操作，选中圆的象限点夹点后，右键单击选择“旋转”,即可在拉伸的同时旋转对象。

命令嵌套的高级技巧

• 自定义命令别名
  通过修改acad.pgp文件，为常用嵌套命令设置简短别名，将“偏移”（OFFSET）命令的嵌套选项“通过”（T）设置为别名OT，输入OT即可快速调用“通过点”偏移模式。

• LISP程序增强嵌套逻辑
  使用AutoLISP程序可扩展命令嵌套功能，编写一个LISP程序，使“圆”（CIRCLE）命令在绘制完成后自动切换到“标注”（DIMDIAMETER）命令，实现直径标注的一键完成。

• 块编辑中的嵌套
  在“块编辑器”（BEDIT）中，可嵌套“动态块”参数（如拉伸、旋转），通过定义动作和参数，实现块的智能化操作，创建一个动态门块，嵌套“拉伸”动作后,可通过夹点调整门的宽度并自动更新关联尺寸。


  （图片来源网络，侵删）

命令嵌套的注意事项

1. 命令兼容性
   并非所有命令都支持嵌套，部分命令（如“放弃”“重做”）会中断当前操作，需通过命令行提示判断是否可嵌套，无效输入”通常表示嵌套失败。

2. 状态保存与恢复
   嵌套命令会临时保存当前命令的状态（如图层、线型等），但嵌套退出后需手动恢复部分设置，在“图层”命令中嵌套“颜色”修改后，需确保返回原图层。

3. 快捷键冲突
   自定义别名或快捷键时，需避免与系统默认快捷键冲突。Ctrl+C默认为复制，若将其用于嵌套命令,可能导致操作异常。

命令嵌套效率对比示例

相关问答FAQs

Q1: 为什么在CAD中使用“阵列”命令时，无法直接嵌套“旋转”选项？
A1: “阵列”命令的嵌套功能取决于版本，在AutoCAD 2020及以后版本中，可通过“关联阵列”功能直接在阵列命令中修改单个元素的旋转角度，而旧版本需先完成阵列，再单独使用“旋转”命令，若需实现嵌套，可尝试输入ARRAYEDIT命令，选择阵列后输入RO进行旋转编辑。

Q2: 如何解决命令嵌套时出现的“未知命令”错误？
A2: 该错误通常由以下原因导致：

• 命令别名拼写错误：检查acad.pgp文件中的自定义别名是否正确。
• 命令不支持嵌套：部分命令（如“特性”PROPERTIES）无法作为嵌套命令调用。
• 系统变量干扰：检查系统变量CMDACTIVE是否为1（表示命令激活状态），若为0需重新启动CAD。
  可通过输入UNDO返回嵌套前的状态，或执行REINIT命令重置命令别名。
