在CAD软件的操作中,“平均命令”并非一个独立的指令名称，而是指通过一系列命令组合或特定功能实现对对象进行平均值计算、等分处理或均匀分布的操作，这类操作在工程设计中极为常见，例如将一条直线等分成若干段、在多个对象之间创建等距辅助线、计算几何中心点等，以下将从核心功能、实现方式、应用场景及操作技巧等方面详细解析CAD中的“平均”相关操作。
核心功能与实现方式
CAD中的“平均”功能主要通过以下命令组合或工具实现：
-
定数等分（DIVIDE命令）
该命令用于将选定的对象（如直线、圆弧、多段线）等分为指定数量的等长段，并在等分点处插入点或块，操作步骤为：输入DIVIDE命令→选择对象→输入分段数量→选择是否在等分点显示标记，将一条1000mm的直线等分为5段，每段长度即为200mm，这是典型的“平均长度”分配。 -
定距等分（MEASURE命令）
与定数等分不同，该命令按照指定的间距在对象上插入点或块，最后一段可能小于指定间距，在一条直线上每200mm插入一个点，无论直线总长度是否为200mm的整数倍，均能实现“平均间距”的分布。 -
几何平均（通过辅助计算）
对于需要计算多个对象位置平均值的情况（如多个点的中心坐标），可通过以下方法实现：

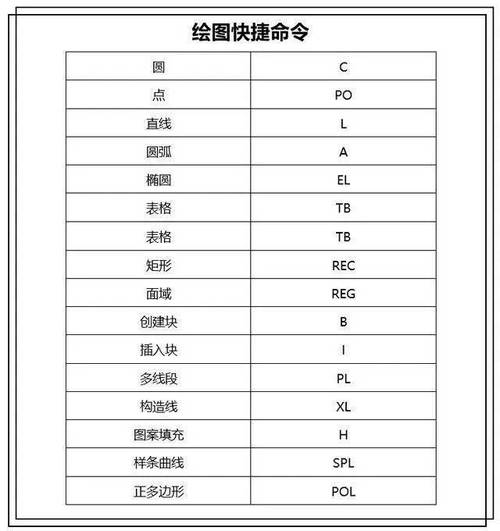

（图片来源网络，侵删）- 使用
LIST命令查询各点的坐标，手动计算平均值后输入新坐标点。 - 利用
CAL（快速计算器）命令，输入表达式如(point1+point2)/2计算中点，或扩展为多个点的平均值计算。
- 使用
-
阵列命令（ARRAY）的均匀分布
在矩形阵列或极阵列中，设置“行数”“列数”或“项目数”时，阵列对象会自动在指定方向上均匀分布，本质上也是一种“平均分配”位置的过程。
应用场景与操作示例
等分线段创建标注点
场景：需要在一条总长为1200mm的直线上均匀布置6个螺栓孔。
操作：
- 输入
DIVIDE命令，选择直线，输入分段数量6，设置显示标记为“点”。 - 直线被自动分为6段,每段200mm，标记点即为孔的中心位置。
按固定间距布置对象
场景：在道路设计中，每隔50m设置一个路灯。
操作：
- 输入
MEASURE命令，选择道路中心线，输入间距50，插入路灯图块。 - 系统自动沿中心线每隔50m放置一个路灯,最后一段不足50m时自动调整。
计算多个对象的几何中心
场景：求三个圆心的平均坐标以确定设备安装位置。
操作：
- 使用
ID命令分别查询三个圆心坐标（如A(10,20)、B(30,40)、C(50,60)）。 - 手动计算平均值：X=(10+30+50)/3=30，Y=(20+40+60)/3=40，输入
POINT命令，输入(30,40)得到平均点。 - 或使用
CAL命令，输入((10,20)+(30,40)+(50,60))/3，直接生成平均点。
阵列实现均匀分布
场景：在圆形法兰上均匀布置8个螺栓孔。
操作：
- 输入
ARRAYPOLAR命令，选择螺栓孔，设置项目数为8，填充角度为360°。 - 螺栓孔自动围绕圆心均匀分布,相邻孔的角度差为45°（360°/8）。

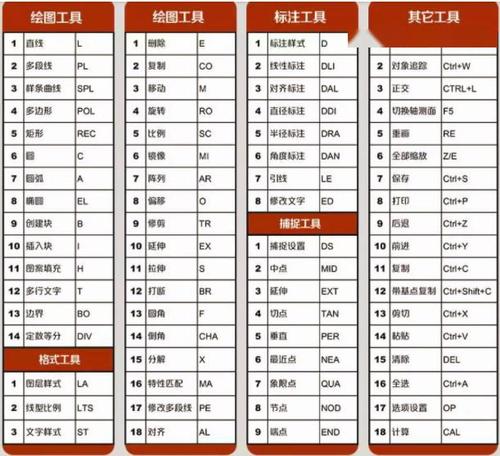

操作技巧与注意事项
- 对象类型限制：
DIVIDE和MEASURE命令适用于直线、圆弧、多段线等可测量对象，但不支持块、文字、填充等非几何对象。 - 标记样式设置：通过
DDPTYPE命令可修改点的显示样式（如十字、圆圈等），避免标记被对象遮挡。 - 动态输入与坐标计算：结合
动态输入（DYN）功能，可在绘制过程中直接输入平均坐标；利用CAL命令的“对象捕捉”功能（如end、mid）可快速选取对象特征点进行计算。 - 块与注释比例：使用
MEASURE或DIVIDE插入块时，需提前设置块的缩放比例和旋转角度，避免插入后尺寸异常。
相关问答FAQs
Q1：DIVIDE和MEASURE命令的区别是什么？如何选择使用？
A：DIVIDE是“定数等分”，将对象等分为指定数量的等长段，适用于需要精确均分的情况（如均分角度、长度）；MEASURE是“定距等分”，按固定间距插入点或块，最后一段可能不足固定间距，适用于按特定距离分布的情况（如管道支架、路灯布置），选择时，若需“数量固定”用DIVIDE，需“间距固定”用MEASURE。
Q2：如何快速计算多个不规则边界区域的平均面积？
A：对于多个封闭区域（如由多段线、圆创建的面域），可通过以下步骤计算平均面积：
- 使用
REGION命令将各边界转换为面域； - 输入
AREA命令，选择“对象（O）”依次选择各面域，记录每个面域的面积值； - 手动计算所有面积的平均值（总面积/面域数量）；
- 或使用
LISP等二次开发工具编写脚本，自动遍历面域并计算平均值。
