在UG(现为NX)软件中,曲线组命令是进行复杂曲面建模、草图设计以及实体造型的基础工具,它通过将多条曲线组合为一个整体,简化操作流程,提高建模效率,尤其在汽车、模具、航空航天等领域的复杂曲面设计中应用广泛,以下从功能原理、操作步骤、应用场景及注意事项等方面详细解析UG曲线组命令。

曲线组命令的核心功能与原理
曲线组(Curve Group)命令可将多条独立曲线(如直线、圆弧、样条线等)或曲线串关联为一个组对象,组内的曲线保持原有的几何特性,但作为一个整体进行编辑、变换或关联操作,其核心原理基于UG的“对象关联性”机制,即组内曲线的修改(如参数调整、位置移动)会实时反映到整体模型中,同时支持与其他特征(如拉伸、扫掠)的参数化关联。
与单独操作多条曲线相比,曲线组命令的优势在于:
- 简化选择:避免在复杂模型中逐个选取曲线,减少操作失误。
- 统一编辑:对组内曲线进行批量修改(如调整公差、更改颜色),保持设计一致性。
- 关联驱动:组可作为扫掠、通过曲线网格等高级曲面命令的输入对象,确保曲面与曲线的参数化联动。
曲线组命令的操作步骤
以UG NX 12版本为例,曲线组命令的创建与编辑流程如下:
创建曲线组

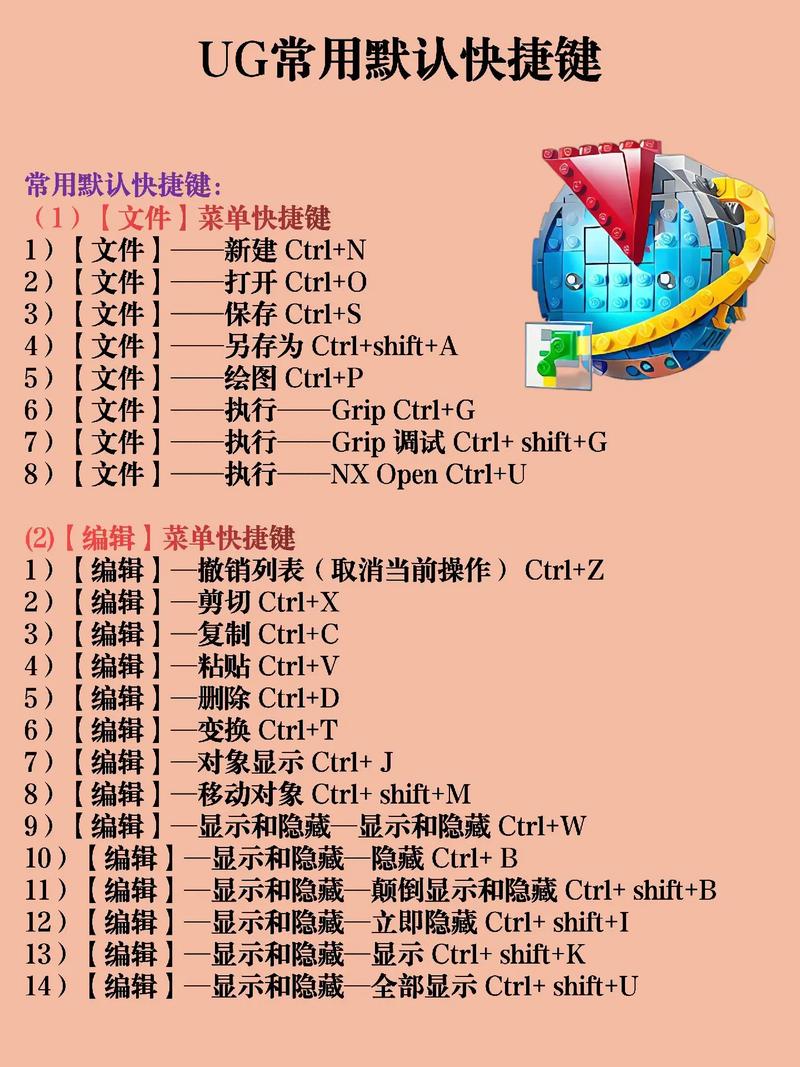

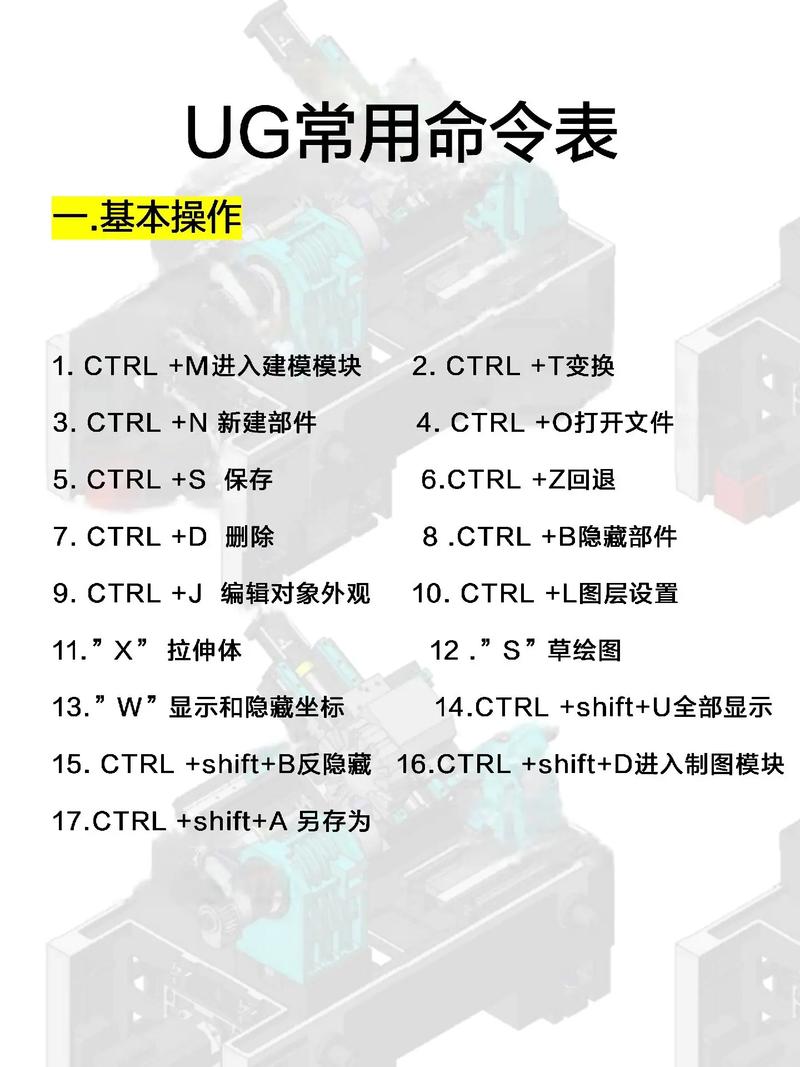

- 入口路径:通过菜单栏“插入 → 曲线 → 曲线组”或“主页 → 曲线 → 曲线组”(不同版本路径可能略有差异)。
- 操作步骤:
(1)打开UG模型文件,进入“建模”或“曲线”环境。
(2)点击“曲线组”命令,弹出“曲线组”对话框。
(3)在“选择曲线”区域,通过“链选择”或“单个选择”方式拾取目标曲线,支持以下选择模式:- 相切连续:自动选择相切连续的曲线串(如圆弧与直线相切时,一并选中)。
- 成链:通过起点和终点选择首尾相连的曲线串,适用于闭合轮廓。
(4)设置曲线组参数(可选): - 公差:定义曲线组的拟合公差,影响曲线的光滑度(如样条线拟合时)。
- 颜色/线型:统一设置组内曲线的显示属性。
(5)点击“确定”或“应用”,完成曲线组创建,曲线在图形区显示为单一组对象,可在“部件导航器”中查看名称(如“曲线组1”)。
编辑曲线组
- 修改组属性:在“部件导航器”中右键单击曲线组,选择“编辑”或“对象”,可重新选择曲线、调整公差或显示参数。
- 编辑组内曲线:双击曲线组,进入“曲线组”编辑模式,单独选中组内某条曲线进行修改(如拖拽控制点、更改半径),修改结果自动更新至整体组。
- 拆分/合并曲线组:通过“拆分曲线组”命令可将单一组拆分为多个子组;或使用“合并”命令将多个曲线组组合为一个。
曲线组的高级应用
- 关联曲面创建:将曲线组作为“通过曲线网格”或“扫掠”命令的引导线或截面线,确保曲面与曲线参数化关联,在汽车引擎盖设计中,将轮廓线与截面线组合为曲线组,通过扫掠生成曲面后,修改曲线组参数,曲面自动更新。
- 草图转换:将草图内的曲线组合为曲线组,再通过“拉伸”命令生成实体,避免逐个选择草图曲线。
曲线组命令的应用场景
曲线组命令在不同行业的设计中具有广泛适用性,以下是典型应用场景:

应用领域 | 具体场景 | 曲线组的作用 |
---|---|---|
汽车设计 | 车身曲面过渡(如车门、翼子板) | 将截面线与引导线组合为曲线组,通过“扫掠”生成光滑曲面,确保曲面与曲线的联动性。 |
模具设计 | 型腔分模面轮廓 | 将复杂分模线组合为曲线组,简化分模面的创建与修改流程。 |
航空航天 | 机翼、叶片型面设计 | 通过曲线组控制型线的分布,结合“通过曲线网格”生成高精度曲面,满足气动性能要求。 |
消费电子 | 手机外壳、家电外壳曲面 | 将产品轮廓与细节特征线组合为曲线组,实现曲面的一体化设计与修改。 |
使用注意事项
- 曲线连续性:创建曲线组前,需确保组内曲线满足连续性要求(如G0连续、G1相切连续),否则可能导致曲面生成失败或光顺度不足,可通过“曲线分析”工具检查连续性。
- 公差设置:公差值过小会导致曲线拟合计算量增大,影响性能;过大则可能损失曲线精度,需根据模型尺寸合理设置(如复杂曲面建议0.001~0.01mm)。
- 避免冗余曲线:曲线组内不应包含无关曲线,否则会增加编辑复杂度,可通过“筛选”功能仅选择必要的曲线。
- 版本兼容性:不同UG版本对曲线组的支持存在差异,低版本文件在高版本中打开时,可能需重新关联曲线组。
相关问答FAQs
问题1:曲线组与“草图”功能有何区别?如何选择使用?
解答:曲线组与草图均用于曲线管理,但核心区别在于:
- 草图:参数化程度更高,可通过尺寸约束、几何约束精确控制曲线形状,适合需要频繁修改的轮廓(如截面、草图特征),且草图内的曲线可直接用于拉伸、旋转等实体操作。
- 曲线组:更侧重于曲线的“组合管理”,支持跨草图、跨环境的曲线关联,适合复杂曲面建模中的引导线、截面线组合,且不依赖草图约束环境。
选择建议:若需精确控制曲线尺寸并生成实体特征,优先使用草图;若需组合多条独立曲线进行曲面设计,则选择曲线组。
问题2:曲线组创建后无法修改,如何解决?
解答:曲线组无法修改的可能原因及解决方法如下:
- 被锁定或抑制:在“部件导航器”中检查曲线组是否被抑制(图标为灰色)或锁定(右键“解锁”)。
- 只读属性:若文件为只读状态,需解除文件只读权限后重新编辑。
- 关联特征冲突:若曲线组已用于生成关联曲面(如扫掠曲面),需先解除曲面与曲线的关联(通过“移除参数”命令),或编辑曲面以驱动曲线更新。
- 软件版本限制:部分低版本UG不支持曲线组的编辑功能,需升级软件版本。
