在CAD软件中,命令键是用户与软件交互的核心，通过快捷键或命令输入可高效完成绘图、编辑、标注等操作，熟练掌握命令键能显著提升绘图效率，以下从基础命令、编辑命令、显示控制、标注命令及高级功能五个维度详细解析CAD常用命令键及其应用场景。

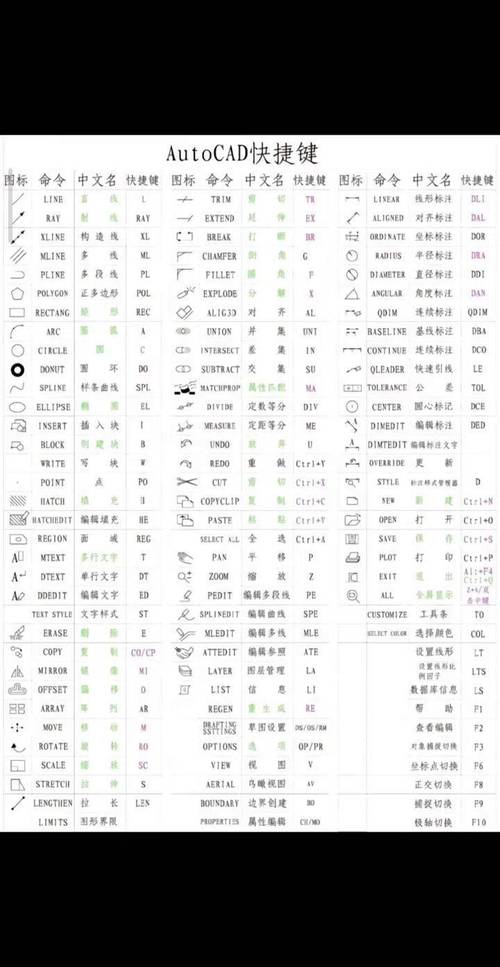

（图片来源网络，侵删）
基础绘图命令
基础绘图命令是CAD绘图的起点,主要包括直线、多段线、圆、矩形等核心图形的绘制。
- 直线（L）：输入
L后回车，通过指定起点和终点绘制直线，连续操作可绘制折线，配合闭合（C）选项可自动连接起点与终点形成封闭图形。 - 多段线（PL）：输入
PL回车，可绘制由直线和圆弧组成的连续线段，支持设置线宽（如W选项），适用于绘制轮廓、箭头等需统一属性的图形。 - 圆（C）：输入
C回车，通过指定圆心+半径（或直径）、三点、两点相切等方式绘制圆，常用子命令包括3P（三点定圆）、TTR（两切点+半径）。 - 矩形（REC）：输入
REC回车，通过指定对角点或长度+宽度绘制矩形，支持倒角（C）和圆角（F）选项，可快速带修饰的矩形。 - 圆弧（A）：输入
A回车，提供多种绘制方式，如三点定弧、起点+圆心+端点等，灵活绘制不同弧度的圆弧。
编辑修改命令
编辑命令用于调整已有图形,包括移动、复制、修剪、延伸等操作，是优化图形的关键。
- 移动（M）：输入
M回车，选择对象后指定基点和位移点，实现图形的位置平移。 - 复制（CO/CP）：输入
CO回车，选择对象并指定基点，可多次复制到目标位置，支持阵列复制（输入ARRAY调用阵列功能）。 - 修剪（TR）：输入
TR回车，选择剪切边界后，点击需修剪的线段，快速去除多余部分，首次操作需按两次回车确认边界选择。 - 延伸（EX）：输入
EX回车，选择边界对象后，点击需延伸的线段，使其精确延伸至边界。 - 旋转（RO）：输入
RO回车，选择对象并指定基点，输入旋转角度（如90）或通过拖动确定方向，实现图形旋转。 - 缩放（SC）：输入
SC回车，选择对象并指定基点，输入比例因子（如2放大一倍）或参照长度，调整图形大小。
显示控制命令
显示命令用于调整视图,便于观察和编辑复杂图形。
- 实时平移（P）：输入
P回车或按住鼠标中键拖动，自由移动视图而不改变图形位置。 - 缩放（Z）：输入
Z回车后，常用子命令包括：E（范围缩放，显示所有对象）、W（窗口缩放，框选区域放大）、P（上一个视图，返回上一状态）。 - 鸟瞰视图（DV）：输入
DV回车，打开独立窗口预览全图，实时框选缩放区域，适合大型图纸导航。
标注与注释命令
标注命令用于添加尺寸、文字等注释，确保图形信息准确传达。

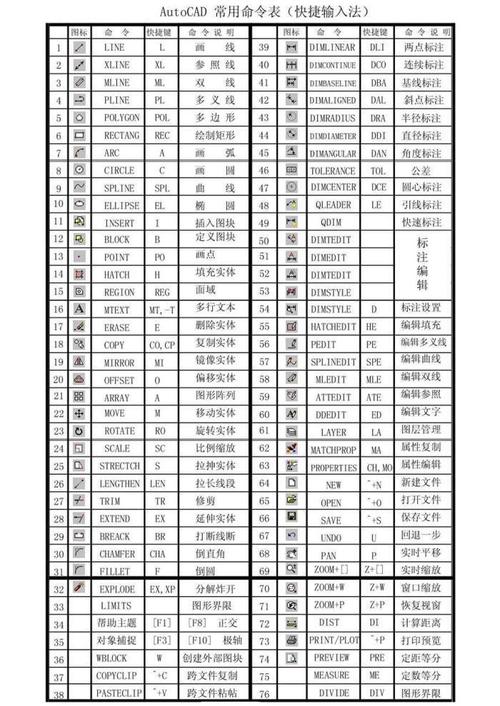

（图片来源网络，侵删）
- 线性标注（DLI）：输入
DLI回车，点击标注起点和终点，自动生成水平或垂直尺寸线。 - 直径标注（DDI）：输入
DDI回车，点击圆或圆弧，标注直径尺寸，自动添加直径符号。 - 文字标注（T/MT）：输入
T回车，通过单行文字命令添加文本；输入MT回车，使用多行文字编辑器，支持插入符号、设置字体和段落格式。 - 引线标注（LE）：输入
LE回车，指定引线起点和注释位置，可添加箭头和文字，用于标注细节说明。
高级功能命令
高级命令包括图层管理、块定义、打印设置等，提升绘图规范性和效率。
- 图层（LA）：输入
LA回车，打开图层特性管理器，可新建图层（如“墙体”“门窗”）、设置颜色、线型、线宽，通过图层开关控制对象显示。 - 块定义（B）：输入
B回车，将选中的图形定义为块，命名后可重复插入，修改块定义（输入BE）可更新所有引用块。 - 打印（PLOT）：输入
PLOT回车，设置打印机、图纸尺寸、比例（如1:100）和打印范围（窗口/图形界限），输出PDF或纸质图纸。
CAD常用命令键速查表
| 功能分类 | 命令键 | 全称 | 主要用途 |
|---|---|---|---|
| 基础绘图 | L | Line | 绘制直线 |
| PL | Pline | 绘制多段线 | |
| C | Circle | 绘制圆 | |
| REC | Rectangle | 绘制矩形 | |
| 编辑修改 | M | Move | 移动对象 |
| CO | Copy | 复制对象 | |
| TR | Trim | 修剪线段 | |
| EX | Extend | 延伸线段 | |
| 显示控制 | P | Pan | 实时平移视图 |
| Z | Zoom | 缩放视图 | |
| 标注注释 | DLI | Dimlinear | 线性标注 |
| T | Text | 单行文字标注 | |
| 高级功能 | LA | Layer | 图层管理 |
| B | Block | 定义块 |
相关问答FAQs
Q1：如何快速重复上一步操作？
A1：在CAD中，按空格键或回车键可重复执行上一步命令，绘制一条直线后，直接按空格键可继续绘制下一条直线，无需重新输入L命令，若需重复其他操作（如移动、复制），按空格键也可快速调用最近使用的命令。
Q2：如何修改CAD命令的快捷键？
A2：通过自定义界面设置修改快捷键：输入CUI回车，打开“自定义用户界面”对话框，在“键盘快捷键”分支中找到需修改的命令（如LINE），在“快捷键”栏位输入新按键（如Ctrl+L），点击确定保存即可，注意避免与系统默认快捷键冲突，导致操作混乱。
