CAD中的中心对齐命令是绘图过程中非常实用的工具，主要用于快速将对象与其他对象或参考点对齐到中心位置，提高绘图效率和精度，在AutoCAD等CAD软件中，中心对齐功能通常通过“对齐”命令（ALIGN）或“修改”工具栏中的“对齐”选项实现，也可以结合“对象捕捉”功能精确操作,以下是关于CAD中心对齐命令的详细说明：
中心对齐命令的基本概念
中心对齐命令的核心目标是使一个对象的中心点与另一个对象的中心点、线段的中点或指定点重合，将一个圆的圆心与矩形中心对齐，或将文字的基点与线段的中点对齐，这一功能在机械设计、建筑制图等领域应用广泛,尤其适用于需要精确对齐零部件或标注的场景。
中心对齐的操作步骤
以AutoCAD为例,中心对齐的操作流程通常包括以下步骤：
- 启动命令：在命令行输入“ALIGN”或“AL”，或点击“修改”工具栏中的“对齐”按钮。
- 选择对象：选择需要对齐的目标对象（例如需要移动的圆形）。
- 指定源点：选择目标对象上的对齐参考点（例如圆形的圆心）。
- 指定目标点：选择参考对象上的对齐目标点（例如矩形的中点）,目标对象会根据源点和目标点的位置进行移动或旋转。
- 确认对齐：按回车键确认操作,完成对齐。
如果需要对齐多个对象或进行更复杂的对齐（如同时调整位置和角度），可以在“对齐”命令中选择“多个”选项,或在指定目标点后根据提示调整缩放比例。
结合对象捕捉功能实现精确对齐
为了确保中心对齐的精度，通常会结合“对象捕捉”功能,常用的捕捉模式包括：
- 中点捕捉（MID）：捕捉线段或对象的中点。
- 圆心捕捉（CEN）：捕捉圆或圆弧的圆心。
- 端点捕捉（END）：捕捉线段的端点。
- 交点捕捉（INT）：捕捉对象的交点。
要将一个圆的圆心与矩形中心对齐，可先开启“中点捕捉”和“圆心捕捉”，然后通过“对齐”命令依次选择圆的圆心和矩形的中点,即可实现精确对齐。
不同场景下的中心对齐应用
机械设计中的零件对齐
在机械制图中，常需将轴承、齿轮等旋转零件的轴线与轴的中心线对齐，可使用“对齐”命令选择零件的中心孔圆心和轴的中心线中点,快速完成装配对齐。
建筑制图中的门窗对齐
在平面图中，门窗的中心通常需要与墙体中心线对齐，通过“中点捕捉”选择门窗的中心点和墙体中心线的中点,即可快速调整位置。
文字标注的对齐
在标注尺寸或说明文字时，需将文字基点与线段或对象的中点对齐，使用“对齐”命令结合“中点捕捉”,可确保文字位置准确。
中心对齐的注意事项
- 坐标系的统一：对齐前需确保当前坐标系与对齐方向一致，必要时可使用“UCS”命令调整坐标系。
- 对象的选择顺序：源点为目标对象的参考点，目标点为参考对象的对应点,选择顺序错误会导致对齐方向相反。
- 动态观察：在复杂对齐中，可结合“动态观察（3DORBIT）”功能调整视角,避免遮挡或误选。
中心对齐命令的优化技巧

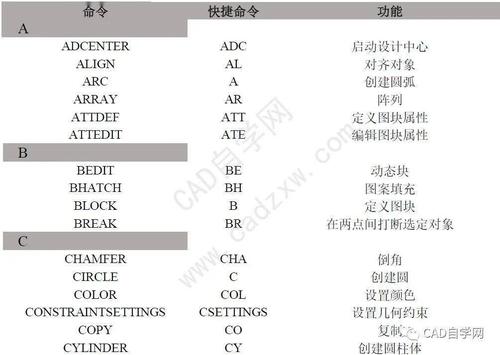

- 使用快捷键：熟练使用“AL”等快捷键可提高操作效率。
- 自定义捕捉模式：通过“草图设置”自定义常用捕捉模式,减少重复开启的步骤。
- 块与属性的对齐：若对象为块，可先使用“分解（X）”命令分解块，再对齐单个元素，或通过“块编辑器”定义对齐基点。
常见问题与解决方案
在实际操作中,可能会遇到以下问题：
- 对齐后位置偏差：检查对象捕捉是否开启,或手动输入坐标值。
- 对象无法旋转对齐：在“对齐”命令中选择“2D”或“3D”模式,根据需求调整旋转参数。
相关问答FAQs
问题1：如何将多个对象的中心同时对齐到同一点？
解答：可以使用“对齐”命令的“多个”选项，依次选择每个对象的中心点作为源点，再统一指定目标点，另一种方法是先使用“移动（M）”命令结合“对象捕捉”逐个对齐，或通过“阵列（ARRAY）”命令均匀分布对象后调整中心位置。
问题2：中心对齐时如何避免对象旋转？

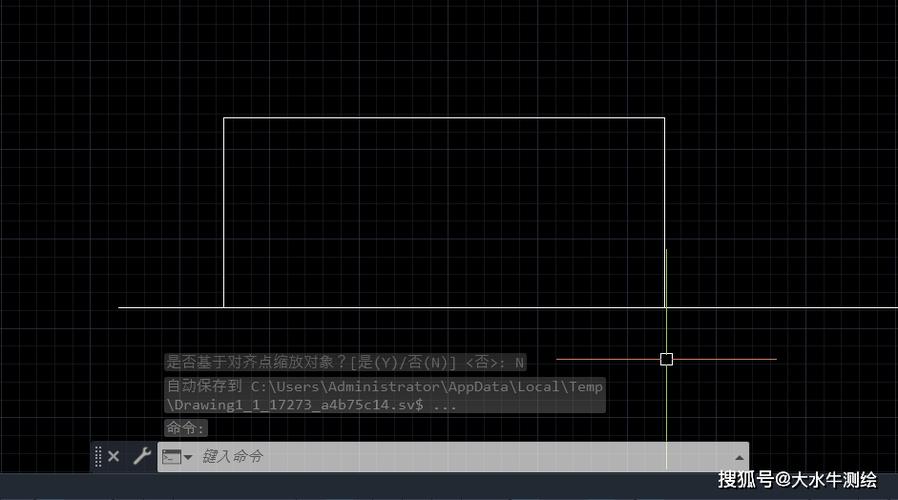

解答：在“对齐”命令中，当指定源点和目标点后，系统会提示“是否基于对齐点缩放对象？[是/否] <否>：”，此时直接按回车键选择“否”，即可保持对象原始角度不变，仅进行位置移动，若需调整旋转角度,可在后续提示中输入旋转角度或指定第三点。
