在CAD软件中,查面积是绘制图形时常需使用的功能，无论是建筑设计中的房间面积计算、机械设计中的零件表面积统计，还是工程制图中的地块面积测算，都离不开高效的面积查询命令，CAD中主要通过“AREA”命令及相关工具实现面积计算，本文将详细介绍其使用方法、注意事项及实用技巧。
面积查询的核心命令与执行方式

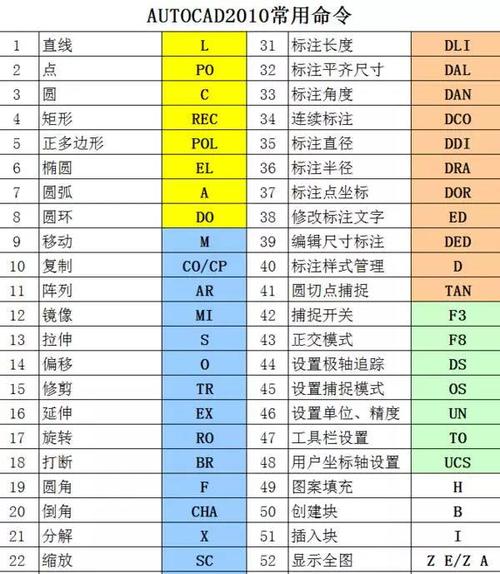

CAD中计算面积最常用的命令是“AREA”，该命令可通过多种方式启动：
- 命令行输入：在CAD命令行直接输入“AREA”或快捷键“AA”，按回车键执行。
- 功能区面板：切换至“注释”或“工具”选项卡，在“测量”面板中找到“面积”按钮。
- 工具栏：在经典工作界面中，通过“查询”工具栏的“面积”图标启动。
执行命令后,CAD会提示“指定第一个角点或 [对象(O)/增加面积(A)/减少面积(S)]”，此时需根据需求选择计算模式：
指定角点计算（不规则图形）
适用于由直线、多段线等围成的任意多边形，操作步骤为：
- 依次点击图形的各个角点,直至形成闭合区域（最后一个点需与第一个点重合或按“C”闭合）。
- 命令行会自动显示面积（Area）和周长（Perimeter），绘制一个四边形，依次点击A、B、C、D四点，闭合后即可得到面积。
选择对象计算（规则图形）
适用于单个闭合对象,如圆、椭圆、多段线、面域等，执行“AREA”命令后，输入“O”（Object），选择目标对象即可直接获取面积，需注意：
- 对象必须是闭合的,且非自相交的多段线或面域。
- 对于由多个线条组成的复杂图形,需先使用“BOUNDARY”命令生成多段线或面域，再进行计算。
增减模式（组合图形计算）
当需计算多个图形的面积总和或差值时,可通过“增加面积”和“减少面积”模式实现：
- 增加面积（A）：先计算第一个图形面积，再依次添加其他图形面积，最终显示累计总面积。
- 减少面积（S）：在增加面积的基础上，选择需减去的图形区域，最终显示剩余面积，计算房间面积时，可先添加整体矩形面积，再减去内部柱子的面积。
面积计算的高级技巧
-
面域（REGION）的应用：
对于由多条独立线段围成的图形，可先选中所有线段，输入“REGION”命令生成面域，再通过“AREA”命令的“对象”模式计算面积，面域的优势在于可进行布尔运算（并集、差集、交集），方便复杂图形的面积统计。 -

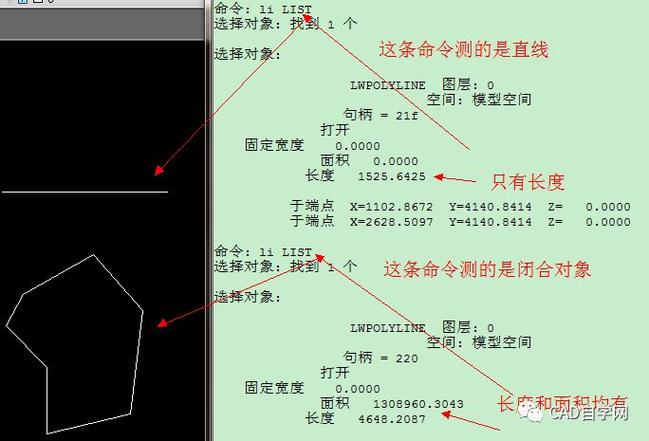

列表命令（LIST）辅助查询：
选中闭合对象（如圆、多段线）后，输入“LIST”命令，在弹出的文本窗口中可查看对象的面积、周长等详细信息，适合批量查询多个对象的面积。 -
属性提取（DATAEXTRACTION）：
在大型图纸中，可通过“数据提取”功能批量提取多个对象的面积数据，并生成表格，提高统计效率。

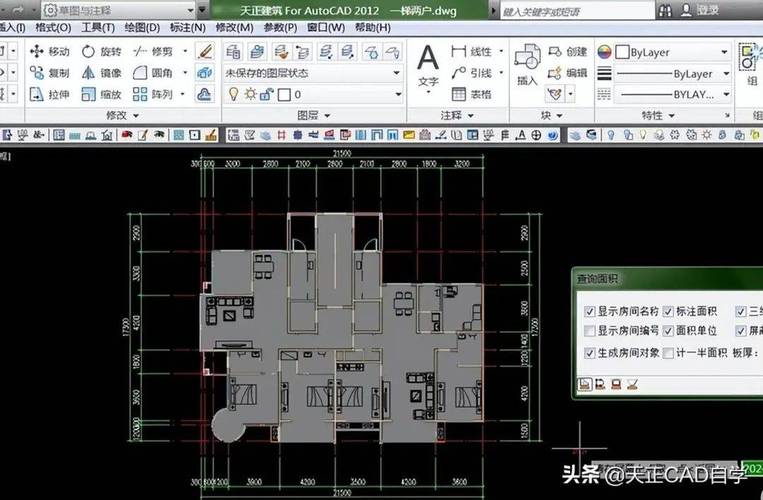

（图片来源网络，侵删）
常见问题与注意事项
-
图形未闭合导致计算错误：
若使用“指定角点”模式时，图形未完全闭合，CAD会按开放多边形计算面积，结果偏差较大，建议启用“对象捕捉”功能，确保角点精准连接，或使用“BOUNDARY”命令自动生成闭合边界。 -
多段线宽度的影响：
对于带有宽度的多段线，“AREA”命令计算的是中心线围成的面积，而非实际轮廓面积，若需精确计算，应先将其分解为直线和圆弧，再生成面域进行计算。 -
坐标系与单位统一：
面积值的大小与绘图单位相关，确保图纸单位（如毫米、米）与实际需求一致，避免单位换算错误，可通过“UNITS”命令检查或修改单位设置。
相关问答FAQs
Q1：如何快速计算多个分散房间的总面积？
A1：可使用“AREA”命令的“增加面积”模式：输入“AA”→选择“A”→依次点击每个房形的边界（需确保每个房间均为闭合多段线或面域）→最后按回车键，命令行会显示累计总面积，若房间边界未闭合，需先用“BOUNDARY”命令生成闭合多段线。
Q2：为什么计算带圆角的矩形面积时结果与理论值有差异？
A2：通常是因为圆角部分未被正确识别为闭合对象，解决方法：使用“PEDIT”命令将矩形和圆角合并为单一多段线，或生成面域后再计算面积，检查圆角半径是否过小，导致CAD在计算时忽略圆角区域，可通过放大局部图形确认圆角是否完整闭合。
