在CAD绘图过程中，颜色填充命令是一项非常实用的功能，它能够快速为封闭区域填充指定的颜色或图案，从而增强图形的可读性和表现力，无论是建筑图纸中的墙体填充、机械图纸中的剖面线表示，还是地形图中的不同区域划分，都离不开颜色填充命令的运用，下面将详细介绍CAD中颜色填充命令的使用方法、相关参数设置及注意事项。
颜色填充命令的启动方式
在CAD中,启动颜色填充命令主要有以下几种方式：
- 功能区命令：在“常用”选项卡下的“绘图”面板中，点击“图案填充”按钮（图标为倾斜的网格）。
- 命令行输入：在命令行中直接输入“HATCH”或简化命令“H”，然后按回车键。
- 工具栏调用：若工具栏可见，可在“绘图”工具栏中找到“图案填充”图标并点击。

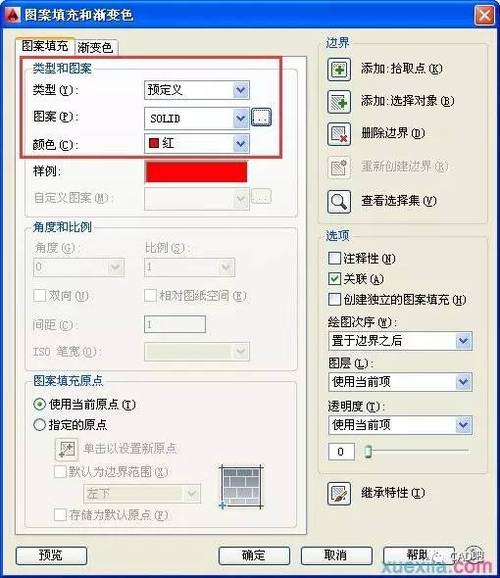

启动命令后，系统会弹出“图案填充和渐变色”对话框（以CAD经典界面为例），或直接在功能区显示“图案填充创建”上下文选项卡（以CAD newer版本为例），不同版本的CAD界面布局略有差异,但核心参数设置基本一致。
颜色填充的核心参数设置
选择填充类型
- 实体填充：选择“SOLID”图案类型，可为区域填充单一纯色。
- 图案填充：选择预设的图案类型（如“ANSI”“ISO”或“其他预定义”），适用于需要纹理的场景（如混凝土、木材等）。
- 渐变填充：在“渐变色”选项卡中，可设置单色或双色渐变，常用于表现光影效果或材质过渡。

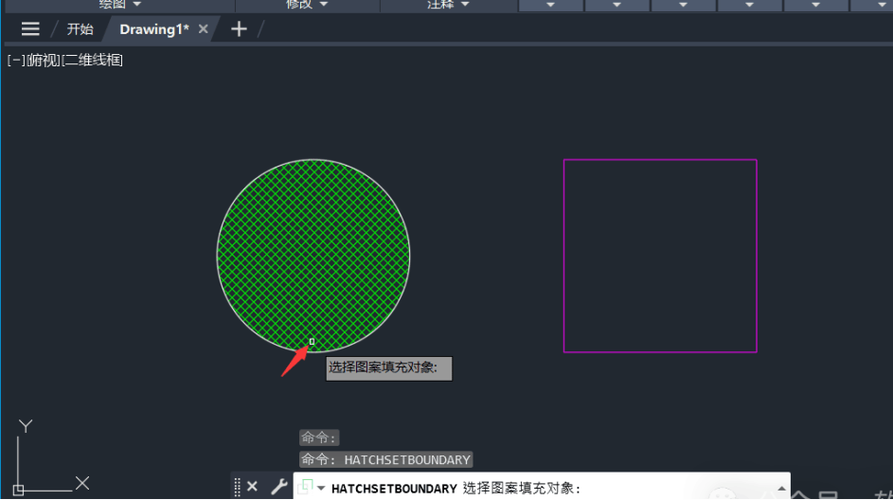

指定填充边界
填充区域需要通过边界定义，选择边界的方式有两种：
- 拾取点：在封闭区域内单击，系统自动检测边界，此方式要求区域必须完全封闭，若存在间隙则填充失败。
- 选择对象：手动选择作为边界的线条、多段线等图形，适用于边界不连续或复杂的情况。
注意事项：若边界未闭合，可通过以下方式解决：
- 使用“边界”命令（BOUND）生成封闭多段线。
- 调整“允许的间隙”选项（在“选项”组中设置），但仅适用于微小间隙。
设置填充属性
- 颜色和透明度：在“图案填充颜色”下拉菜单中选择颜色，点击“透明度”可调整填充不透明度（0为完全透明，100为完全不透明）。
- 角度和比例：
- 角度：控制填充图案的旋转角度（如砖墙图案通常设为0°或45°）。
- 比例：调整图案的疏密程度，值越大图案越稀疏，值越小越密集，若图案显示过密或过疏，需修改比例值。
- 关联性：勾选“关联”选项后，当修改边界形状时，填充会自动更新边界；若取消勾选，填充与边界将独立。
孤岛检测
当填充区域存在内部封闭边界（如孔洞或文字）时，可通过“孤岛”选项卡设置处理方式：
- 普通：最常用的方式，交替填充孤岛与外区域。
- 外部：仅填充最外层区域，忽略内部孤岛。
- 忽略：忽略所有孤岛，填充整个封闭区域。
颜色填充的高级技巧
-
填充图案的编辑
双击已填充的图案，可重新打开“图案填充编辑”对话框，修改颜色、比例等参数，若需批量修改，可使用“特性”选项板（Ctrl+1）快速调整。 -
分解填充图案
填充图案是一个整体对象，若需单独编辑其中的线条，可使用“分解”命令（X），但分解后无法再通过“图案填充编辑”修改参数，需谨慎操作。 -
使用填充原点
在“图案填充创建”选项卡中，可设置“填充原点”，控制图案的起始对齐点，避免图案错位（如瓷砖填充需对齐边缘时）。
（图片来源网络，侵删） -
继承特性填充
若希望新填充的图案与现有图案的样式、比例一致，可点击“继承特性”按钮，然后选择源填充图案，快速应用其属性。
常见问题及解决方法
-

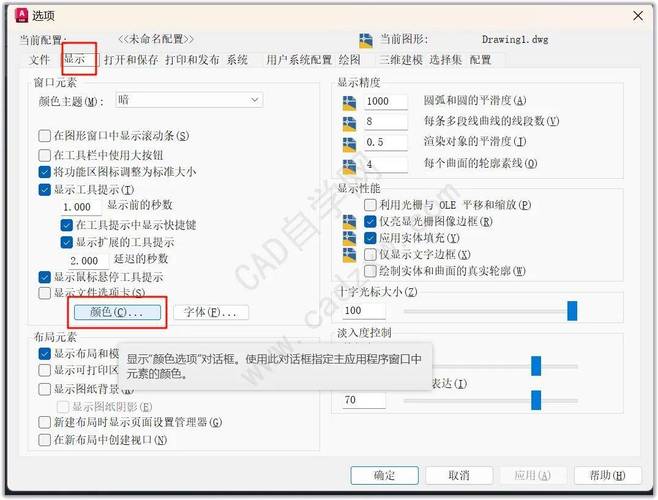

填充区域显示为空白
- 原因1：边界未闭合，使用“对象捕捉”检查边界是否存在间隙，或通过“边界”命令生成封闭轮廓。
- 原因2：比例设置过大或过小，调整比例值至合适范围（如尝试1、10、100等数值测试）。
-
填充图案超出边界
原因：图案的“间距”或“比例”过大，在“图案填充和渐变色”对话框中，点击“添加：选择对象”按钮，重新精确选择边界，并减小比例值。
相关问答FAQs
问题1：如何为填充图案添加背景色？
解答：在CAD中，填充图案本身不支持直接添加背景色，但可通过以下方法实现：
- 使用“WBLOCK”命令将填充图案单独保存为块。
- 绘制一个与填充区域大小相同的矩形，置于填充图案下方，并设置矩形颜色为背景色。
- 或使用“多行文字”的背景遮罩功能（在文字格式对话框中设置），但仅适用于文字区域。
问题2：如何批量修改多个填充图案的颜色？
解答：可通过“快速选择”或“选择类似”功能批量选中填充图案，然后使用“特性”选项板统一修改颜色：
- 任意一个填充图案，右键选择“快速选择”，在弹出的对话框中设置“对象类型”为“图案填充”，点击“确定”选中所有填充图案。
- 若需选择性修改，可先选中一个目标填充图案，右键选择“选择类似”快捷键（Ctrl+Shift+A）。
- 选中后按Ctrl+1打开“特性”选项板，在“图案填充颜色”下拉菜单中统一选择新颜色，按回车键应用。
相信您已全面掌握了CAD颜色填充命令的使用方法，在实际操作中，多尝试不同参数的组合，并结合具体绘图需求灵活运用,才能高效完成复杂的填充任务。
