在CAD软件中,选项命令输入是用户进行个性化设置和功能调用的核心操作，通过命令行或对话框快速访问软件的各项参数配置，熟练掌握选项命令的输入方法，能显著提升绘图效率和操作体验，本文将详细解析CAD选项命令的输入方式、功能模块及应用场景。
（图片来源网络，侵删）
选项命令的基本输入方式
CAD的选项命令主要通过以下三种方式输入：
- 命令行直接输入：在CAD界面底部的命令行窗口中，键入

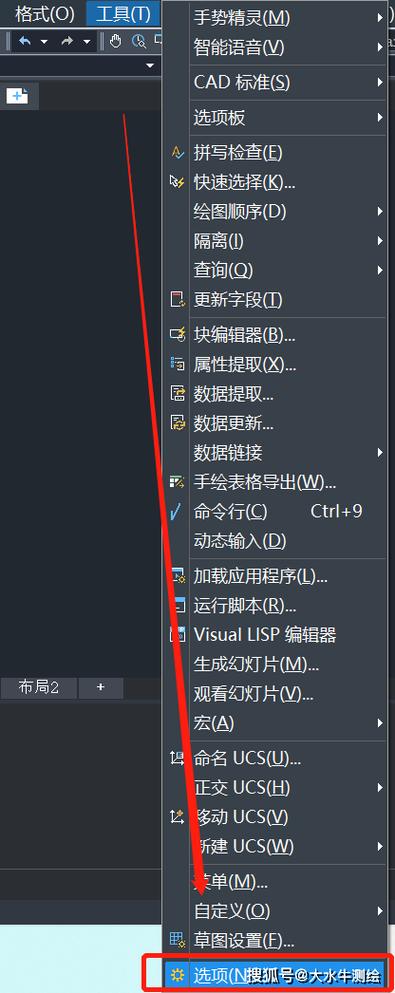

OPTIONS或简化命令OP，按回车键即可打开“选项”对话框，这是最快捷的输入方式，尤其适合习惯键盘操作的用户。 - 通过菜单栏访问：点击顶部菜单栏的“工具”选项，在下拉菜单中选择“选项”，或通过“应用程序菜单”（CAD左上角“A”图标）中的“选项”进入，这种方式适合新手用户，界面直观且易于查找。
- 快捷键或右键菜单：部分CAD版本支持自定义快捷键（如
Ctrl+M），或在绘图区域右键单击，选择“选项”命令（需根据工作空间设置调整）。
选项对话框的核心功能模块
“选项”对话框包含多个选项卡，每个模块对应不同的设置需求，具体如下表所示：
| 选项卡名称 | 主要功能 | 典型应用场景 |
|---|---|---|
| 文件 | 自定义文件路径，如支持文件、驱动程序、临时文件位置等 | 调用外部插件、修改自动保存路径 |
| 显示 | 界面元素设置（如颜色、字体、十字光标大小）、布局显示精度 | 调整绘图区背景色、优化高分辨率屏幕显示 |
| 打开和保存 | 文件保存格式、自动保存间隔、备份文件设置 | 防止意外丢失数据、兼容旧版本文件 |
| 打印和发布 | 打印设备配置、打印样式表、图纸尺寸设置 | 自定义打印比例、输出PDF/PNG格式 |
| 系统 | 硬件加速、三维显示配置、右键自定义 | 优化三维模型渲染速度、简化右键菜单 |
| 用户系统配置 | 自定义命令别名、右键模式、坐标输入设置 | 简化命令输入、适配左手操作习惯 |
| 绘图 | 自动捕捉设置、靶框大小、夹点控制 | 精确对象捕捉、调整夹点显示颜色 |
| 三维建模 | 三维十字光标、动态输入、UCS图标设置 | 优化三维建模环境、切换视图投影方式 |
| 选择集 | 夹点大小、选择预览、选择模式 | 调整对象选择灵敏度、避免误选 |
| 配置 | 保存和恢复工作空间设置 | 快速切换不同绘图任务的界面布局 |
选项命令的高级应用技巧
- 命令别名自定义：在“用户系统配置”选项卡中点击“编辑别名”，可通过文本文件修改命令缩写（如将
LINE简化为L），提升命令输入速度。 - 临时替代选项：在命令行输入
-OPTIONS（带短横线），可打开命令行版本的选项设置，适用于脚本自动化或批量修改参数。 - 工作空间配置：通过“配置”选项卡保存不同场景的设置（如机械制图、建筑布局），实现一键切换个性化界面。
常见问题及注意事项
- 命令行无响应：若输入
OP后无反应，需检查CAD是否处于命令执行中，或尝试按Esc键中断当前操作。 - 设置不生效：部分修改需重启CAD软件才能生效（如自动保存间隔），或检查是否在当前工作空间中应用了配置。
相关问答FAQs
Q1: 为什么输入OPTIONS命令后无法打开对话框？
A: 可能原因包括：CAD软件版本过旧（需更新至最新版）、命令被其他插件占用（尝试以安全模式启动CAD）、或系统权限不足（以管理员身份运行CAD），建议通过菜单栏路径进入选项界面排查问题。
Q2: 如何快速恢复默认的选项设置？
A: 在“选项”对话框的“配置”选项卡中，选择“重置”按钮，或选择“未命名配置1”后点击“置为当前”，最后点击“应用”即可恢复出厂默认设置，注意：此操作将覆盖所有自定义配置，建议提前备份配置文件。
