在AutoCAD中，多边形命令（POLYGON）是绘制规则多边形的常用工具，可通过指定边数、中心点和半径（或边长）快速创建正多边形，适用于机械设计、建筑制图等场景，以下从命令启动、参数设置、绘制方法及高级技巧等方面详细介绍。

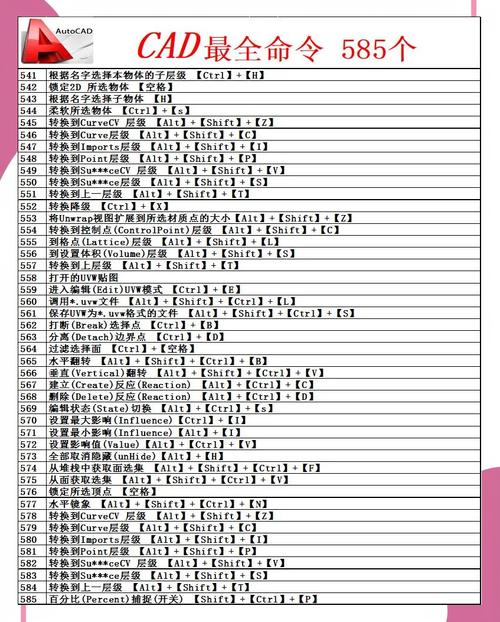

（图片来源网络，侵删）
命令启动方式
启动多边形命令主要有三种方式：
- 功能区操作：切换至“默认”选项卡，在“绘图”面板中点击“多边形”图标（显示为正六边形）。
- 命令行输入：在命令行直接输入
POLYGON或快捷键POL,按回车键确认。 - 菜单栏调用：依次点击“绘图”→“多边形”选项。
命令参数与选项详解
执行命令后,命令行会提示以下核心参数：
- 输入侧面数：指定多边形的边数（3-1024），例如输入“6”绘制正六边形。
- 指定正多边形的中心点：若选择该选项，需进一步选择“内接于圆”或“外切于圆”方式,并输入圆的半径。
- 边（E）：通过指定多边形一条边的端点绘制,适用于已知边长场景。
绘制方法分类
按中心点绘制（默认方式）
以绘制正五边形为例：
- 执行
POLYGON命令，输入边数“5”。 - 指定中心点（如坐标“100,100”）。
- 选择“内接于圆（I）”或“外切于圆（C）”：
- 内接于圆（I）：多边形顶点位于圆周上，输入半径值（如50）,多边形直径与圆直径相等。
- 外切于圆（C）：多边形边与圆相切，输入半径值（如50）,多边形对角线长度与圆直径相等。
- 完成绘制,两种方式的多边形大小和旋转角度可通过半径调整。
按边长绘制
当已知多边形边长时，使用“边（E）”选项：
（图片来源网络，侵删）
- 执行
POLYGON命令，输入边数“4”。 - 输入“E”切换至边模式。
- 指定边的第一个端点（如“0,0”）。
- 指定第二个端点（如“@50,0”），系统将沿两点方向绘制正方形,边长为50。
高级应用技巧
- 动态绘制：绘制过程中，拖动鼠标可实时预览多边形大小和旋转角度,点击确认即可固定。
- 配合对象捕捉：开启“端点”“中点”等捕捉模式,可精确对齐多边形与其他图形。
- 夹点编辑：选中多边形后，通过拖动夹点可调整大小或旋转角度,无需重新输入参数。
- 参数化关联：若在“选项”中启用“参数化”功能，修改半径或边长时，多边形将自动更新,适合需要频繁调整的设计场景。
常见问题与注意事项
- 多边形不闭合：若绘制时提示“无效输入”，需检查坐标输入是否正确，或确认边数是否为3-1024的整数。
- 半径与实际尺寸不符：内接于圆和外切于圆的半径定义不同，需根据设计需求选择方式,避免尺寸偏差。
多边形命令与其他绘图工具的对比
| 功能 | 多边形命令（POLYGON） | 直线命令（LINE） | 圆命令（CIRCLE） |
|---|---|---|---|
| 适用图形 | 规则多边形 | 任意线段 | 圆形 |
| 输入参数 | 边数、中心点/边长 | 端点坐标 | 圆心、半径 |
| 编辑灵活性 | 可通过夹点调整半径 | 需逐段修改 | 可通过夹点调整 |
| 效率 | 高（一键生成规则图形） | 低（需逐点绘制） | 中等 |
实际应用案例
在机械零件设计中,绘制六角螺母：
- 执行
POLYGON命令，输入边数“6”。 - 指定中心点，选择“外切于圆”，输入半径值（如10）。
- 使用“圆”命令以同一中心点绘制半径为6的圆,完成螺母轮廓。
相关问答FAQs
问题1：如何绘制倾斜的正多边形？
解答：绘制多边形时，指定中心点后，命令行会提示“指定圆的半径”，此时可直接输入半径值并按回车，系统默认水平放置多边形；若需倾斜，可在输入半径前先输入旋转角度（如“@50<30”），其中50为半径，30为倾斜角度（逆时针为正）。
问题2：多边形命令能否绘制非规则多边形？
解答：不能，多边形命令（POLYGON）仅支持绘制正多边形（边长相等、内角相等），若需绘制非规则多边形，需使用“直线”命令（LINE）逐点连接，或通过“多段线”（PLINE）命令结合对象捕捉功能手动绘制。
