在CAD软件中，块编辑是提高绘图效率和管理复杂图形的重要功能，通过将多个对象组合为单个块对象，可以实现重复使用、统一修改和属性管理，以下是关于CAD块编辑常用命令的详细说明，涵盖块的创建、编辑、管理和插入等全流程操作。
块的创建与定义
-
BLOCK（创建块）
命令输入方式：在命令行输入BLOCK或点击“绘图”菜单中的“块”选项，打开“块定义”对话框，用户需指定块的名称、基点（插入时的参考点）、选择对象（可包含多个图形元素），并设置块单位、说明等参数，创建后的块仅保存在当前图形文件中，可通过WBLOCK命令保存为独立文件。 -
WBLOCK（写块）
用于将块或对象保存为独立的DWG文件，便于在其他文件中调用，命令执行后，弹出“写块”对话框，可选择“块”（已定义的块）、“整个图形”（当前图形）或“对象”（手动选择对象），并指定保存路径和文件名,此功能适用于标准化组件的跨文件共享。
块的编辑与修改
-
BEDIT（块编辑器）
用于在专用编辑环境中修改块定义，输入命令后，选择要编辑的块，进入块编辑状态（类似独立绘图环境），可添加、删除或修改块内的对象，甚至添加动态参数（如拉伸、旋转动作），修改后保存,所有插入的块实例将自动更新。 -
REFEDIT（在位参照编辑）
适用于直接在当前图形中编辑外部块或外部参照（如通过INSERT插入的外部DWG文件），命令执行后，选择要编辑的参照对象，弹出“参照编辑”对话框，确认后可临时编辑参照内容，修改后通过“保存参照编辑”或“关闭参照”更新或放弃更改。

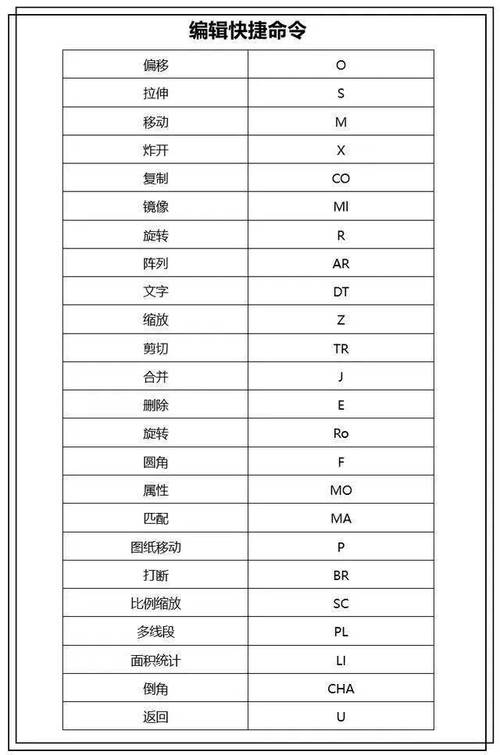

（图片来源网络，侵删） -
BLOCKREPLACE（块替换）
部分CAD版本（如AutoCAD）支持此命令，用于批量替换图形中的块，将所有“旧块”替换为“新块”，需指定源块和目标块名称,系统自动扫描并替换所有匹配实例。
块的插入与管理
-
INSERT（插入块）
用于将已定义的块或外部DWG文件插入到当前图形，命令执行后弹出“插入”对话框，可设置块名称、插入点、缩放比例、旋转角度等参数，勾选“分解”选项可将块分解为独立对象。 -
IINSERT（动态插入）
部分CAD版本支持通过命令行-INSERT调用，提供更灵活的插入选项，如直接指定路径插入外部块，或设置图层、颜色等属性覆盖。 -
BLOCK命令（块列表管理）
输入BLOCK命令后，在“块定义”对话框中可查看当前图形中的所有块列表，支持重命名、删除（需先分解块实例）或导出块列表。
（图片来源网络，侵删）
块属性与动态功能
-
ATTDEF（定义属性）
用于为块添加文本属性，如零件编号、材质等，命令执行后设置属性标记（名称）、提示（插入时显示的提示文字）、默认值、文字样式和位置,然后将属性与图形对象一起定义为块。 -
ATTEdit（编辑属性）
用于修改已插入块的属性值，命令执行后选择块对象，弹出“编辑属性”对话框,可修改单个或多个块实例的属性内容。 -
BPARAMETER（添加动态参数）
在块编辑器中使用，可为块添加参数（如点、线性、旋转参数），并关联动作（如拉伸、移动、翻转），使块具备动态修改能力，添加一个拉伸参数后,可选中块的控制点进行动态调整。
其他实用命令
- EXPLODE（分解）：将块或复合对象分解为基本对象，分解后无法恢复为块（除非重新定义）。
- PURGE（清理）：清理图形中未使用的块、图层等对象，减少文件体积，输入
PURGE后勾选“确认要清理的每个项目”，选择“块”类型进行清理。 - BLOCKICON（生成块图标）：为块生成预览图标，便于在“插入”对话框中快速识别。
常用块编辑命令速查表
| 命令 | 功能描述 | 适用场景 |
|---|---|---|
| BLOCK | 创建内部块 | 当前文件内重复使用的图形组合 |
| WBLOCK | 保存块为外部文件 | 跨文件共享标准化组件 |
| BEDIT | 在块编辑器中修改块定义 | 需要修改块内部结构或添加动态功能 |
| REFEDIT | 在位编辑外部参照或块 | 直接修改插入的外部块内容 |
| INSERT | 插入块或外部文件 | 将已定义的块调入当前图形 |
| ATTDEF | 为块定义属性 | 添加可编辑的文本信息（如编号） |
| EXPLODE | 分解块 | 将块还原为独立对象 |
相关问答FAQs
Q1：如何批量修改多个块内的相同对象？
A：使用BEDIT命令进入块编辑器，修改块定义后保存，所有插入的块实例会自动更新，若需仅修改部分实例，可先分解块（EXPLODE），再手动修改，或通过“块属性管理器”（BATTMAN）统一修改属性值。
Q2：为什么插入块后显示为“未定义块”或问号？
A：通常因块未在当前图形中定义或路径错误导致，若为外部块（通过WBLOCK保存），需确保文件路径正确，或使用INSERT命令时勾选“分解”选项；若为内部块,需重新定义或检查块名称是否拼写错误。
