在CAD软件中,将多个对象组合成块(Block)是一项核心功能,它能够显著提高绘图效率、简化重复操作,并优化文件管理,组合成块的过程涉及多个步骤和参数设置,掌握其命令操作对于提升CAD应用能力至关重要。

创建块的基本流程
创建块通常通过BLOCK
或BMAKE
命令(快捷键B
)实现,执行命令后,系统会弹出“块定义”对话框,主要包含以下关键设置:
- 名称:为块指定唯一名称,建议使用描述性名称便于识别,如“螺栓-M10x50”。
- 基点:指定块的插入基准点,该点将在后续插入块时作为对齐参考,通常选择块的几何特征点,如中心点、角点或端点,可通过“拾取点”按钮在绘图区直接选取,或输入坐标值。
- 对象:选择要包含在块中的图形元素,系统提供三个选项:
- 保留:创建块后,原对象独立存在,不受块编辑影响。
- 转换为块:创建块后,原对象自动转换为块实例。
- 删除:创建块后,原对象从绘图区移除(可通过
OOPS
命令恢复)。
- 方式:设置块的特性,如“注释性”(使块适应不同比例视图)、“按统一比例缩放”(限制插入时的非等比缩放)等。
块定义的高级选项
在“块定义”对话框中,还可通过“设置”区域进行更精细的控制:
- 块单位:指定块的插入单位,确保在不同单位制的图纸中正确缩放。
- 超链接:为块添加关联的网页或文件路径,实现信息跳转。
- 说明:添加块的文字描述,方便在设计中心中检索。
块的管理与编辑
创建后的块可通过“块编辑器”(BEDIT
命令)进行动态修改,在块编辑器中,可以添加几何约束、参数化驱动,甚至定义动态块(如带拉伸、旋转动作的块),使用BLOCKICON
命令可生成块的预览图像,便于在工具选项板中识别。
块的应用优势

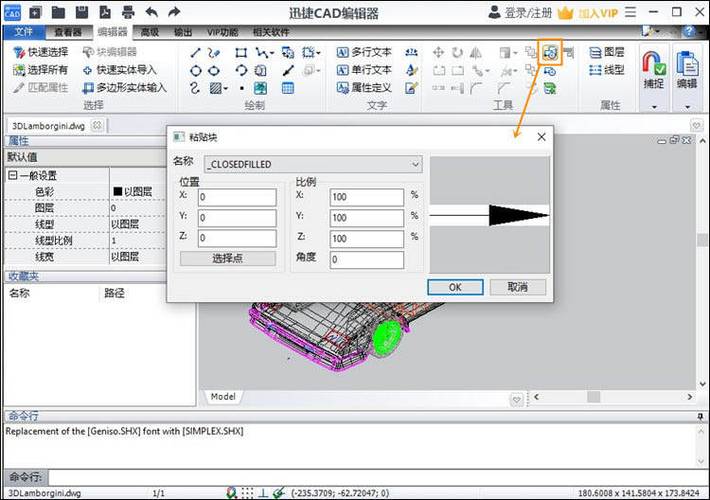

- 效率提升:将常用图形(如门窗、家具)定义为块,插入时只需指定基点和比例,避免重复绘制。
- 文件精简:重复引用同一块可显著减少文件大小,因为块在内存中仅存储一次定义。
- 一致性保证:修改块定义后,所有块实例自动更新,确保图纸统一。
- 数据管理:通过属性定义(
ATTDEF
命令),可为块添加可编辑文本信息(如零件编号、价格),实现数据关联。
注意事项
- 基点选择:基点位置直接影响插入时的对齐效率,需根据实际使用场景合理选择。

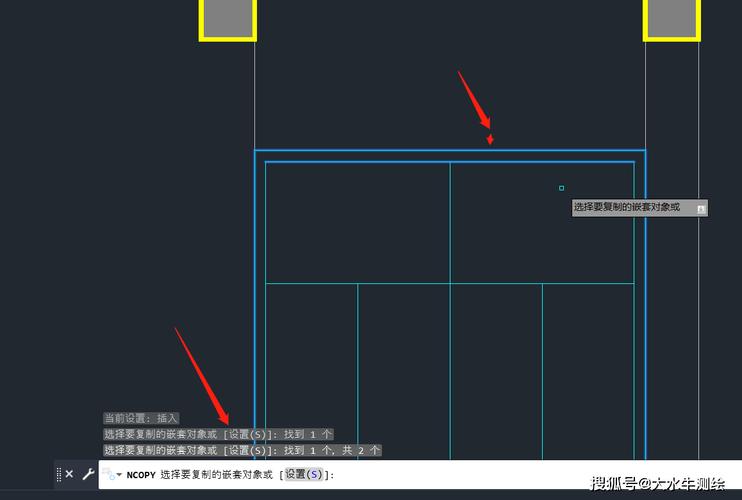

- 嵌套块:块内可包含其他块,但过度嵌套可能导致编辑困难,建议控制在3层以内。
- explode(分解):若需修改块实例,可使用
X
命令分解,但分解后与块定义的关联将丢失。
相关问答FAQs
Q1:如何将已存在的多个对象快速创建为块?
A1:首先选中所有需要组合的对象,然后输入BLOCK
命令,在“块定义”对话框中直接输入名称、指定基点,对象区域默认“选择对象”已激活,确认即可完成创建,若需保留原对象,需在“对象”选项中选择“保留”。

Q2:块定义后如何修改其内部图形?
A2:双击块实例或输入BEDIT
命令,选择要编辑的块,进入块编辑器,修改完成后点击“保存块定义并关闭”,所有块实例将同步更新,若仅需修改单个块实例,可先分解(X
命令)再编辑,但会失去块关联性。
