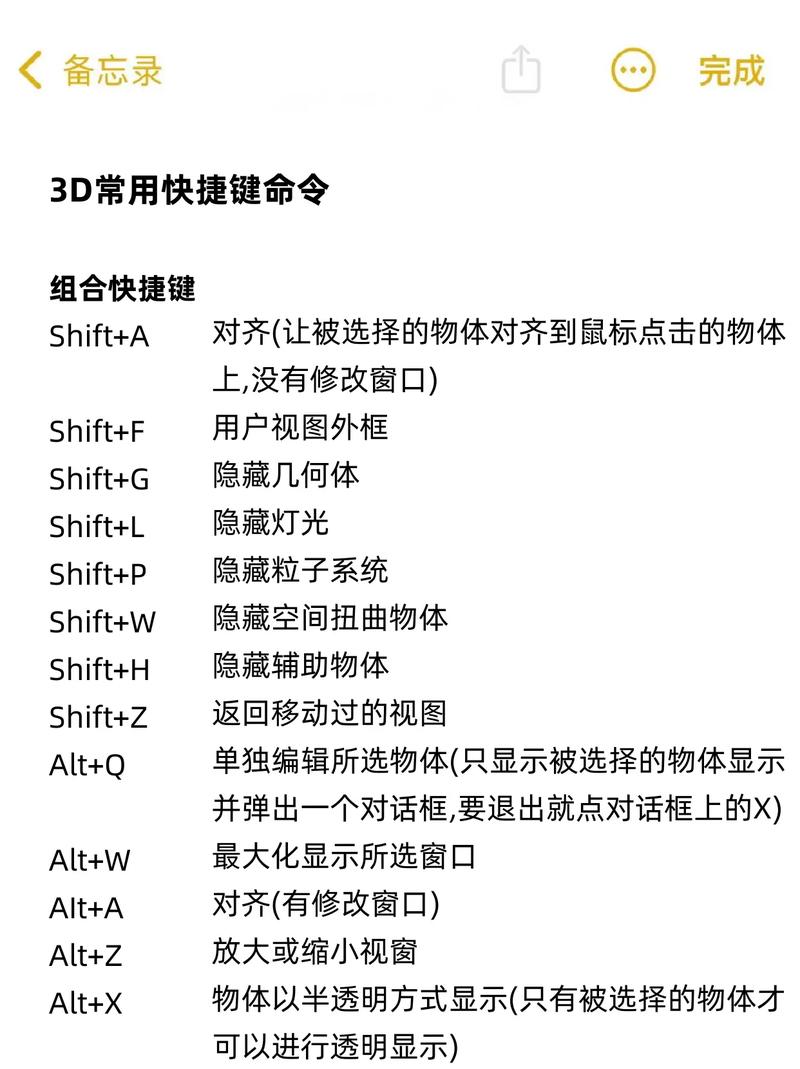

在3ds Max中，对称命令是一个非常实用的建模工具，它能够通过镜像复制对象的一半或部分，自动生成对称的另一部分，从而快速创建对称模型，大幅提高建模效率，这一命令在角色建模、机械设计、建筑建模等多个领域都有广泛应用，本文将通过具体实例，详细介绍3ds Max中对称命令的使用方法、参数设置及注意事项。

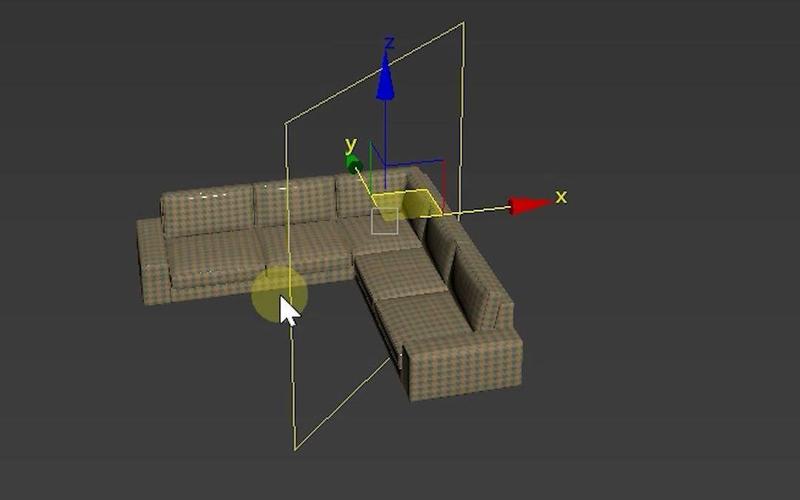

对称命令的核心原理是基于一个轴（如X轴、Y轴或Z轴）将对象进行镜像复制，并保持与原对象的关联性，当修改原对象或对称部分时，另一部分会自动更新，这种动态关联特性使得对称建模变得非常灵活，要使用对称命令，首先需要创建一个基础模型，可以是多边形、样条线或其他可编辑对象，在修改器列表中选择“Symmetry”修改器,即可为对象添加对称效果。
在实例操作中，假设我们需要创建一个简单的人脸模型，使用多边形建模工具创建半个脸部的模型，包括眼睛、鼻子和嘴巴的一半，确保模型的中心点位于对称轴上（通常是X轴的0位置），这是对称命令能够正确工作的前提，在修改器列表中添加“Symmetry”修改器，默认情况下，对称轴会设置为X轴，此时系统会自动镜像复制另一半脸部模型，如果发现对称方向错误，可以在修改器的参数面板中调整镜像轴（如改为Y轴或Z轴），或翻转镜像方向（如+X改为-X）。

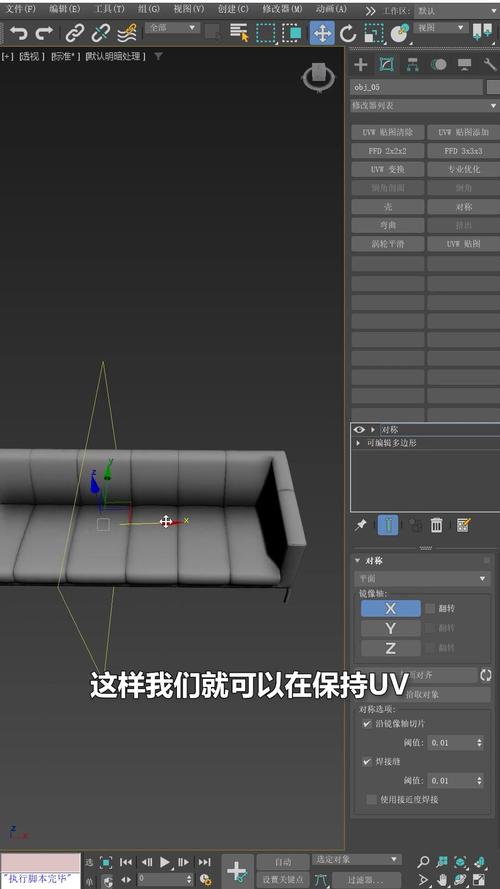

对称修改器的参数面板提供了多个选项，阈值”参数用于控制对称的容差范围，当顶点位置超过该值时，对称部分可能无法正确生成；“翻转”选项可以控制镜像部分的方向；“焊接缝”选项则用于将对称边界上的顶点焊接在一起，避免出现缝隙，在建模人物面部时，开启“焊接缝”并适当调整阈值，可以使左右两侧的脸部模型无缝连接,形成完整的面部结构。
对于复杂的对称模型，可能需要结合其他修改器使用，在添加对称修改器之前，可以先使用“FFD”或“扭曲”修改器调整基础模型的形状，再通过对称命令生成完整模型，对称命令还可以与“壳”修改器结合使用，为对称模型添加厚度，如创建对称的机械零件或容器，需要注意的是，对称修改器会基于对象的局部坐标系进行镜像，因此在添加修改器前，确保对象的旋转和缩放值归零,以避免意外的镜像效果。
在实际应用中，对称命令的局限性也需要注意，它仅适用于完全对称的模型，对于非对称或部分对称的模型，可能需要手动调整或使用其他工具，当基础模型的拓扑结构复杂时，对称部分可能会出现法线错误或面片重叠的问题,此时需要手动检查并修复模型的法线和面片方向。
以下是一个简单的参数设置示例表格,帮助理解对称修改器的关键选项：
| 参数名称 | 功能说明 | 推荐设置 |
|---|---|---|
| 镜像轴 | 选择对称的轴向 | X轴（水平对称）或Y轴（垂直对称） |
| 阈值 | 控制对称顶点的容差范围 | 1-1.0（根据模型尺寸调整） |
| 翻转 | 控制镜像部分的方向 | 根据需要开启或关闭 |
| 焊接缝 | 焊接对称边界的顶点 | 开启（避免缝隙） |
通过合理使用对称命令，3ds Max用户可以显著提升对称模型的建模效率和质量，无论是简单的机械零件还是复杂的人物角色，对称命令都能成为建模过程中的得力工具，掌握其参数设置和应用技巧,能够更好地应对各种建模需求。
相关问答FAQs：
-
问：对称修改器无法正确生成镜像部分，可能的原因是什么？
答： 可能的原因包括：基础模型的中心点未位于对称轴上（如X轴0位置）；对称轴设置错误；模型的顶点位置超过“阈值”范围；或对象的旋转/缩放值未归零导致坐标系异常，可通过检查模型中心点、调整镜像轴、增大阈值或重置变换来解决。 -
问：如何在使用对称命令后，单独调整对称部分而不影响原模型？
答： 在修改器堆栈中，展开Symmetry修改器的子层级（如“镜像”或“中心”），选择需要调整的部分（如右侧模型），然后使用“编辑多边形”工具进行修改，如果需要完全分离对称部分，可右键点击修改器，选择“塌陷到”或应用“编辑多边形”修改器后手动分离模型。
