在CAD软件中，视口是布局空间中用于显示模型空间不同区域或比例的窗口，通过视口命令可以灵活控制视图的显示、比例和可见性，从而实现高效绘图和布局，以下是关于CAD视口相关命令的详细说明，包括核心命令、操作步骤及实用技巧。

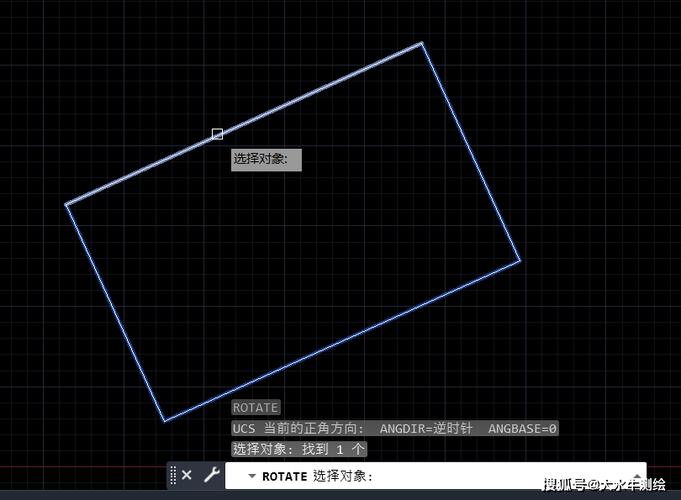

（图片来源网络，侵删）

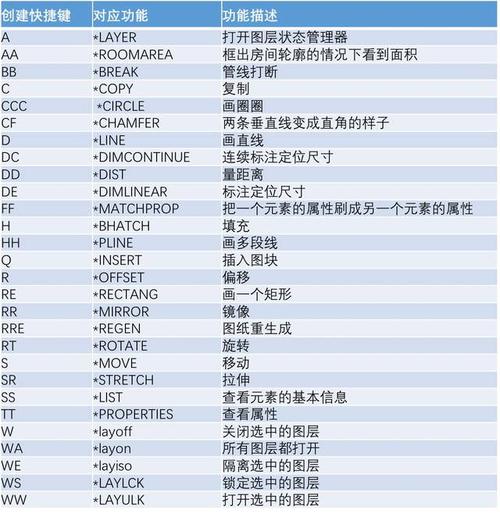

视口创建与管理命令
VPORTS（视口）
- 功能：创建和管理模型空间或布局空间中的视口。
- 操作步骤：
- 在命令行输入
VPORTS，打开“视口”对话框。 - 在“新建视口”选项卡中，选择预设视口配置（如“四个相等”“三个垂直”等），或自定义视口数量和排列方式。
- 在“设置”中选择“2D”或“3D”，并调整视图比例（如“按图纸比例”）。
- 点击“确定”后，在布局空间中指定视口对角点，完成创建。
- 在命令行输入
- 适用场景：需要多视图布局时（如三视图、轴测图组合）。
VIEWPORTS（-VPORTS）
- 功能：命令行版本的视口管理，适合快速操作。
- 操作步骤：
- 输入
-VPORTS，选择“配置(C)”保存当前视口布局，或“删除(D)”移除多余视口。 - 通过“单个(S)”“两个(T)”等选项快速分割视口。
- 输入
- 优势：无需对话框,适合批量处理。
MVIEW（多视口）
- 功能：在布局空间中创建浮动视口（区别于模型空间的平铺视口）。
- 操作步骤：
- 输入
MVIEW，选择“对象(O)”将封闭图形（如圆、多边形）转换为视口。 - 选择“多边形(P)”绘制不规则形状视口。
- 使用“剪裁(C)”隐藏视口部分区域。
- 输入
- 特殊用途：创建非矩形视口（如圆形视口用于局部放大图）。
视口显示与控制命令
VPLOCK（视口锁定）
- 功能：锁定视口，防止意外缩放或平移。
- 操作步骤：
- 双击进入视口，输入
VPLOCK，选择“开(ON)”锁定视图。 - 锁定后，视口内的视图操作仅影响该视口，不会联动其他视口。
- 双击进入视口，输入
VPCLIP（视口剪裁）
- 功能：裁剪视口显示区域，仅保留指定部分。
- 操作步骤：
- 输入
VPCLIP，选择视口边界，选择“多边形(P)”绘制剪裁轮廓，或删除(D)取消剪裁。
- 输入
VPLAYER（视口图层控制）
- 功能：在不同视口中控制图层的可见性或冻结状态。
- 操作步骤：
- 输入
VPLAYER，选择“冻结(F)”，指定图层，再选择目标视口，实现图层在特定视口中隐藏。
- 输入
视口比例与视图调整
ZOOM（缩放）
- 功能：调整视口内视图比例。
- 操作步骤：
- 双击进入视口，输入
ZOOM，选择“比例(S)”，输入比例值（如“1/100”）。
- 双击进入视口，输入
MVSETUP（设置布局）
- 功能：批量调整视口比例和对齐。
- 操作步骤：
- 输入
MVSETUP，选择“对齐(A)”，选择“角度(A)”或“对齐(AL)”对齐多个视口视图。
- 输入
视口比例列表
- 在视口工具栏中直接选择标准比例（如1:1、1:50），或自定义比例值。
实用技巧与注意事项
- 视口边框隐藏：创建视口后，可将视口图层设为“不可打印”或冻结，避免边框打印。
- 3D视口切换：在“视口”对话框中选择“3D”配置，可生成多个正交或等轴测视图。
- 视口快显：双击视口内部进入模型空间编辑，双击外部返回布局空间。
视口命令对比表
| 命令 | 功能 | 适用场景 | 操作特点 |
|---|---|---|---|
| VPORTS | 创建和管理视口 | 多视图布局（如三视图） | 对话框操作，支持预设配置 |
| MVIEW | 创建浮动视口 | 不规则形状视口（如圆形） | 支持对象转换和剪裁 |
| VPLOCK | 锁定视口视图 | 防止视图联动修改 | 需进入视口内部激活命令 |
| VPLAYER | 控制图层在视口中的可见性 | 隐藏特定视口的图层 | 适用于多图层复杂图纸 |
| MVSETUP | 批量对齐和调整视口比例 | 规整化多视口布局 | 支持角度对齐和比例统一 |
相关问答FAQs
Q1: 如何将模型空间的平铺视口切换为布局空间的浮动视口？
A1: 在模型空间中输入 VPORTS 选择“显示工具栏”，切换至布局空间后使用 MVIEW 命令创建浮动视口，或通过“布局选项卡”直接新建布局并自动生成视口。
Q2: 为什么视口内的比例无法修改？
A2: 可能原因包括：视口被锁定（使用 VPLOCK 检查并解锁）、视图处于图纸空间（需双击进入视口内部激活模型空间编辑），确保在视口内部使用 ZOOM 比例命令调整。
