在CAD软件中,多线段命令（PLINE）是一种功能强大的绘图工具，它允许用户创建连续的直线段和圆弧组成的复合线型，与单独绘制直线和圆弧不同，多线段命令可以将多个线段或圆弧作为一个整体对象进行编辑，这在绘制复杂的图形轮廓时尤为实用，使用多线段命令绘制圆弧是PLINE命令的重要功能之一，通过特定的参数设置，用户可以灵活控制圆弧的起点、终点、半径、方向等属性，从而满足多样化的绘图需求，以下将详细介绍如何使用CAD多线段命令绘制圆弧，包括操作步骤、参数设置、技巧应用及注意事项等内容。
多线段命令绘制圆弧的基本操作步骤
-
启动PLINE命令
在CAD中，用户可以通过以下三种方式启动多线段命令：- 在命令行输入“PLINE”或简化命令“PL”，按回车键确认；
- 点击“绘图”工具栏中的“多线段”按钮（图标显示为带有圆弧的折线）；
- 通过菜单栏选择“绘图”→“多线段”。
-
指定多线段的起点
启动命令后，命令行会提示“指定起点：”，此时用户可通过鼠标在绘图区点击确定起点，或输入坐标值（如“0,0”）精确指定起点位置，起点是多线段的起始点，后续的直线段或圆弧都将基于此点进行绘制。 -
切换至圆弧绘制模式
默认情况下，PLINE命令以直线段模式启动，若需绘制圆弧，需在命令行输入“A”（代表“圆弧”）并按回车键，切换至圆弧绘制模式，此时命令行会显示以下提示：
“指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]：”提示中的各选项为绘制圆弧的关键参数,用户可根据需求选择相应的子命令进行设置。

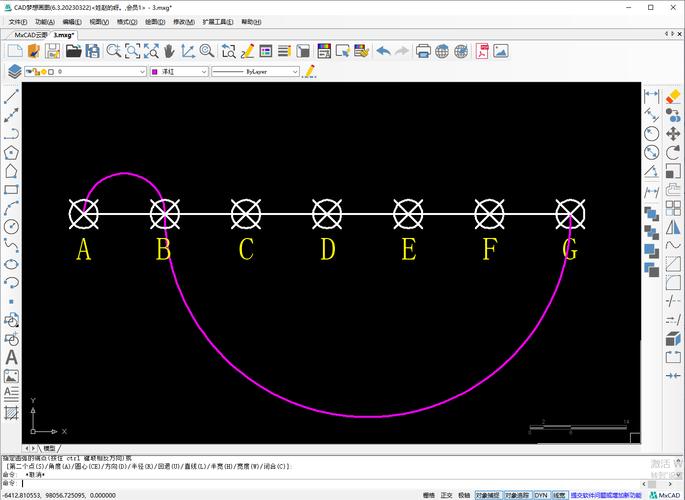

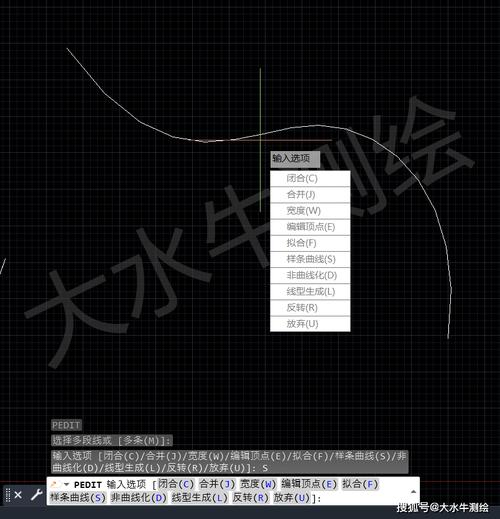

（图片来源网络，侵删） -
设置圆弧参数并绘制
在圆弧模式下，用户可以通过多种方式定义圆弧：- 直接指定端点：通过鼠标点击或输入坐标值确定圆弧的终点，CAD将自动根据起点和终点绘制默认的圆弧（通常为180度以内的圆弧）；
- 使用半径（R）：输入“R”后，命令行提示“指定圆弧的半径：”，输入半径值后，再指定圆弧的端点或角度，可绘制特定半径的圆弧；
- 使用角度（A）：输入“A”后，命令行提示“指定包含角：”，输入圆弧的圆心角（正值逆时针绘制，负值顺时针绘制），再指定端点；
- 使用圆心（CE）：输入“CE”后，命令行提示“指定圆弧的圆心：”，先输入圆心坐标，再指定圆弧的端点或角度；
- 使用方向（D）：输入“D”后，命令行提示“指定圆弧的起点切向：”，通过鼠标或坐标值定义圆弧起点的切线方向，再指定端点。
若需绘制一个半径为50、圆心角为90度的圆弧，操作步骤为：输入“A”→“R”→输入半径“50”→“A”→输入角度“90”→指定圆弧端点。
-
连续绘制圆弧或切换回直线
绘制完第一个圆弧后，命令行会再次显示圆弧模式的提示选项，用户可继续绘制下一个圆弧（与前一个圆弧相切），或输入“L”切换回直线模式绘制直线段，若需结束多线段绘制，按回车键或空格键即可。
多线段绘制圆弧的参数详解与技巧应用
为了更高效地使用PLINE命令绘制圆弧,需深入理解各参数的含义及适用场景，以下通过表格对比常用子命令的功能及操作示例：
| 子命令 | 功能说明 | 操作示例 | 适用场景 |
|---|---|---|---|
| 角度(A) | 通过包含角（圆心角）控制圆弧大小 | 输入“A”→输入角度值（如“-120”）→指定端点 | 需精确控制圆弧弯曲程度时 |
| 圆心(CE) | 通过圆心坐标和端点定义圆弧 | 输入“CE”→输入圆心坐标（如“100,100”）→指定端点 | 已知圆心位置时 |
| 方向(D) | 自定义圆弧起点的切线方向 | 输入“D”→指定起点切向（如“0”表示水平向右）→指定端点 | 需控制圆弧与相邻线段相切方向时 |
| 半径(R) | 通过半径值和端点定义圆弧 | 输入“R”→输入半径值（如“30”）→指定端点 | 需统一圆弧半径的批量绘制时 |
| 第二个点(S) | 通过三点确定圆弧（起点、第二点、终点） | 输入“S”→指定第二点坐标→指定终点 | 圆弧形状不规则，需通过中间点控制时 |
技巧应用：
- 绘制相切圆弧：若需使连续绘制的圆弧或直线与上一线段相切，可在绘制时利用“方向（D）”选项，或通过捕捉上一线段的端点切向实现，在直线段后绘制圆弧时，输入“A”→“D”，然后捕捉直线段的终点并移动鼠标，圆弧将自动与直线相切。
- 调整圆弧方向：通过输入角度的正负值控制圆弧的旋转方向，正值表示逆时针绘制，负值表示顺时针绘制，这在绘制封闭轮廓或对称图形时尤为重要。
- 结合宽度（W）选项：在圆弧模式下输入“W”，可设置圆弧的起点宽度和终点宽度，若起点和终点宽度不同，将绘制出“楔形”渐变圆弧，适用于箭头、流线型轮廓等特殊图形。
多线段绘制圆弧的注意事项
- 多线段的整体性：通过PLINE命令绘制的所有直线段和圆弧被视为一个单一对象，使用“修剪”“延伸”等命令编辑时需注意选择整个多线段，若需单独编辑某段圆弧，需先使用“分解（EXPLODE）”命令将多线段拆分为独立对象。
- 圆弧与直线的衔接：在直线段后绘制圆弧时，默认情况下圆弧将与直线段相切；若需绘制非相接的圆弧，需在绘制直线段后输入“A”，再通过指定圆弧起点（可通过输入“@”相对坐标引用上一线段的终点）和端点实现。
- 坐标系统的选择：绘制圆弧时，建议根据图形特点选择合适的坐标输入方式，绘制规则图形时可使用绝对坐标（如“50,50”），绘制不规则图形时可结合相对坐标（如“@100,0”表示相对于起点向右移动100单位）和极坐标（如“@50<45”表示相对于起点距离50、角度45度）。
- 视图缩放与精度：在绘制大半径圆弧或复杂多线段时，需适当缩放视图以确保圆弧的精度，若圆弧显示为折线，可通过输入“VIEWRES”命令调整圆弧的平滑度（默认值为1000，值越大显示越平滑）。
相关问答FAQs
问题1：如何使用多线段命令绘制一个半圆形圆弧？
解答：绘制半圆形圆弧可通过以下步骤实现：
- 输入“PL”启动多线段命令，指定起点（如“0,0”）；
- 输入“A”切换至圆弧模式，输入“R”选择半径，输入半径值（如“100”）；
- 输入“A”选择角度，输入包含角“180”（半圆的角度为180度）；
- 指定圆弧的端点（可通过输入“@200,0”使圆弧水平向右延伸），按回车键结束，此时将绘制出一个以起点为左端点、半径为100的半圆。
问题2：多线段命令绘制的圆弧与单独使用ARC命令绘制的圆弧有何区别？
解答：主要区别在于对象的独立性和编辑方式：
- 多线段圆弧：作为多线段的一部分，与同一直线段或其他圆弧组成一个复合对象，整体编辑时更高效（如统一修改线宽、颜色），但无法单独删除某段圆弧需先分解；
- ARC圆弧：为独立对象，可单独编辑，适合绘制独立的圆弧元素，但若需与直线段组合成轮廓，需手动调整端点位置以确保连接平滑，多线段圆弧支持设置渐变宽度（如箭头效果），而ARC命令无法直接实现此功能。
