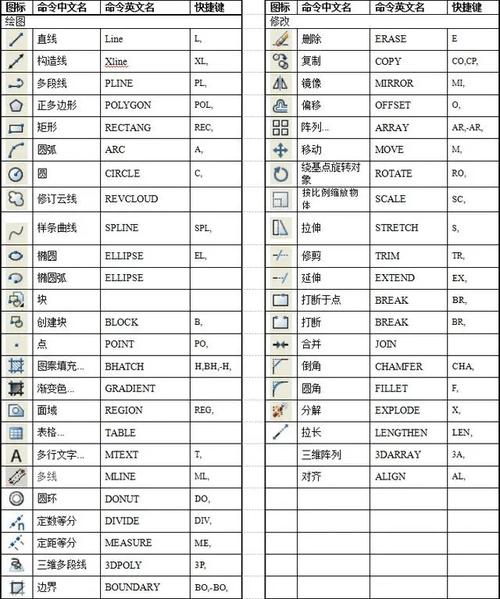

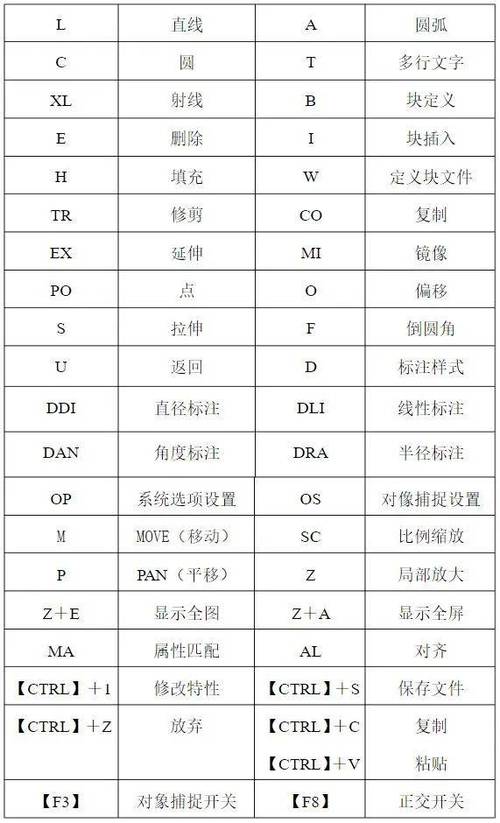

在CAD软件的操作中,快捷键命令是提升绘图效率的核心工具,通过组合键或简写命令可快速执行复杂操作,减少鼠标点击次数,尤其适合批量处理图形或进行精确绘图,本文将结合具体操作场景和图示说明(注:实际图片需结合软件界面展示,此处以文字描述替代),系统梳理常用CAD快捷键命令的功能、使用方法及适用场景,帮助用户建立系统的快捷键知识体系。

基础绘图快捷键:快速构建图形框架
基础绘图命令是CAD绘图的起点,掌握其快捷键可快速生成基本几何元素。
- 直线(L):输入
L
后回车,依次指定起点和终点,即可绘制直线,若需绘制连续线段,可继续指定下一点,输入C
可闭合图形,输入U
可撤销上一步操作,绘制三角形时,依次点击三个顶点后输入C
,自动形成闭合三角形。 - 圆(C):输入
C
后回车,指定圆心,再输入半径或直径值(如50
表示半径50),或通过捕捉两点确定直径,若需绘制相切圆,可结合TTR
命令(切点、切点、半径),先选择两个相切对象,再输入半径。 - 矩形(REC):输入
REC
后回车,指定第一个角点,再输入对角点坐标(如@100,50
表示长100、宽50),或选择尺寸(D)
选项输入长宽数值。 - 多段线(PL):输入
PL
后回车,可绘制连续的直线或圆弧线段,支持线宽设置,绘制箭头时,先绘制直线段,输入W
设置起点宽度(如0
),再设置终点宽度(如10
),即可生成箭头效果。
编辑修改快捷键:高效调整图形细节
编辑命令用于修改已有图形,熟练使用可大幅减少重复劳动。
- 移动(M):输入
M
后回车,选择对象,指定基点(如图形角点),再移动到目标位置,将桌子从房间左侧移动到右侧,先选中桌子,捕捉桌腿中心为基点,再移动到目标位置。 - 复制(CO/CP):输入
CO
后回车,选择对象,指定基点,再复制到多个位置,输入O
可设置偏移量,如@50,0
表示水平复制50单位。 - 修剪(TR):输入
TR
后回车,两次回车选择所有对象作为剪切边界,再点击需要修剪的部分,修剪两条交叉直线多余的部分,先选择两条直线作为边界,再点击需要删除的线段。 - 延伸(EX):与修剪类似,输入
EX
后回车,选择边界对象,再点击需要延伸的对象,使其延伸至边界,将短线段延伸至长线段,先选择长线段为边界,再点击短线段。 - 旋转(RO):输入
RO
后回车,选择对象,指定基点,输入旋转角度(如90
表示顺时针旋转90度)或通过拖动确定角度。 - 缩放(SC):输入
SC
后回车,选择对象,指定基点,输入缩放比例(如2
表示放大2倍,5
表示缩小一半)。
视图控制快捷键:灵活调整绘图视角
视图控制命令帮助用户在不同视角下查看和编辑图形,尤其适用于复杂图纸。
- 实时平移(P):输入
P
后回车,按住鼠标左键拖动,可移动视图,滚动鼠标滚轮可缩放视图,按住Shift+滚轮
可启用“动态观察”旋转视图。 - 窗口缩放(Z+W):输入
Z
后回车,再输入W
,用鼠标框选需要放大的区域,即可局部放大视图,输入Z+E
可显示全部图形(范围缩放)。 - 前一视图(Z+P):输入
Z
后回车,再输入P
,可返回上一个视图状态,方便在多个视图间切换。 - 线宽显示(LW):输入
LW
后回车,打开“线宽设置”对话框,可调整显示比例,开启或关闭线宽显示(状态栏“线宽”按钮可快速切换)。
图层管理快捷键:分层管理图形信息
图层是CAD的核心功能,通过图层可分类管理不同类型的图形(如墙体、家具、标注),便于修改和打印。

- 图层(LA):输入
LA
后回车,打开“图层特性管理器”,可新建图层(点击“新建图层”按钮)、修改图层名称、颜色(如红色表示墙体)、线型(如虚线表示辅助线)、线宽(如粗线表示主要轮廓)。 - 当前图层(+):在命令行输入后回车,选择对象,可将该对象所在图层设为当前图层,快速切换绘图图层。
- 图层隔离(LAYISO):输入
LAYISO
后回车,选择对象,可隔离该图层(仅显示该图层对象,其他图层暂时隐藏),便于局部编辑。 - 图层关闭(LAYOFF):输入
LAYOFF
后回车,选择图层,可关闭该图层(图层对象不可见,但未被删除)。
尺寸标注与文字快捷键:规范图纸信息
尺寸标注和文字是图纸的重要组成部分,快捷键可快速添加和修改标注。
- 线性标注(DLI):输入
DLI
后回车,指定标注起点和终点,即可创建水平或垂直尺寸线,输入T
可添加文字前缀或后缀(如Φ50
表示直径50)。 - 连续标注(DCO):输入
DCO
后回车,选择上一个标注作为基准,再依次指定其他点,可快速生成连续的尺寸链。 - 文字(T/MT):输入
T
后回车,指定文字位置,输入文字内容(如“平面布置图”),可在“文字格式”对话框中调整字体、大小(如5
表示字高3.5mm),输入MT
可创建多行文字,支持段落格式设置。
高级实用快捷键:提升绘图效率的进阶工具
除基础命令外,部分快捷键可解决复杂绘图问题,显著提升效率。
- 块定义(B):输入
B
后回车,打开“块定义”对话框,选择对象和基点,可将图形保存为块(如“门”块),方便重复调用,输入I
可插入块,输入W
可将块保存为外部文件(.dwg
格式)。 - 图案填充(H):输入
H
后回车,打开“图案填充和渐变色”对话框,选择图案(如“ANSI31”表示斜线填充),设置比例(如50
),点击边界区域即可填充。 - 对象捕捉(F3):按
F3
可开启/关闭对象捕捉,捕捉端点、中点、圆心等关键点,确保绘图精度,右键点击状态栏“对象捕捉”可设置捕捉模式(如仅捕捉端点和交点)。 - 快速选择(QSELECT):输入
QSELECT
后回车,设置图层、颜色等筛选条件,可快速选择符合条件的一批对象(如一次性选择所有“墙体”图层对象)。
快捷键综合应用场景示例
以绘制“建筑平面图”为例,快捷键的协同使用流程如下:
- 设置图层:输入
LA
,新建“墙体”“门窗”“家具”“标注”图层,分别设置不同颜色和线宽。 - 绘制墙体:将“墙体”设为当前图层,输入
PL
绘制多段线墙体,设置线宽为5mm
。 - 添加门窗:输入
B
插入“门”块,输入L
绘制窗线,输入TR
修剪墙体开门窗洞口。 - 布置家具:输入
CO
复制“沙发”“桌子”等家具块到指定位置,输入RO
调整家具方向。 - 标注尺寸:切换至“标注”图层,输入
DLI
标注墙体长度,输入T
添加房间名称文字。
相关问答FAQs
Q1:如何自定义CAD快捷键?
A1:可通过“CAD选项”自定义快捷键,步骤如下:① 输入OP
打开“选项”对话框;② 切换至“配置”选项卡,点击“自定义”;③ 在“自定义用户界面”对话框中,选择“键盘快捷键”;④ 在“命令”列表中找到目标命令(如“直线”),在“快捷键”列中输入新的组合键(如Ctrl+Shift+L
),点击“确定”保存,注意避免与系统默认快捷键冲突。
Q2:快捷键失效怎么办?
A2:快捷键失效通常由以下原因导致:① 按键错误或输入法未切换为英文状态(CAD命令仅支持英文输入);② 程序冲突:检查是否安装了第三方插件占用快捷键,可尝试在“安全模式”下启动CAD(输入/safe
);③ 配置文件损坏:备份当前配置文件后,新建一个默认配置文件,或通过“选项”→“配置”→“重置”恢复默认设置,若问题仍存在,可重新安装CAD软件。
