在CAD软件中,线宽是绘制图形时非常重要的属性，它直接影响图纸的视觉效果和表达清晰度，通过调整线宽，可以突出显示重要的图形元素，如轮廓线、中心线或尺寸线等，为了提高绘图效率，掌握线宽相关的命令和快捷键是每位CAD用户的必备技能，本文将详细介绍CAD中线宽设置、修改及管理的方法，重点解析线宽命令的快捷键及其应用场景，帮助用户更高效地完成绘图任务。
在CAD中,线宽的设置主要通过“图层特性管理器”或“线宽”工具来实现，用户可以通过图层统一管理线宽，也可以针对单个对象进行独立设置，以下是线宽相关的核心操作及快捷键详解：
线宽设置的核心命令与快捷键
-
图层线宽设置（LAYER/LA）
快捷键：LA（输入后按回车）
操作步骤：- 输入
LA并回车，打开“图层特性管理器”。 - 在图层列表中选中目标图层,单击“线宽”列，弹出“线宽”对话框。
- 选择合适的线宽值（如0.25mm、0.5mm、1.0mm等），点击“确定”完成设置。
- 注意：通过图层设置线宽后，该图层上的所有新对象将自动应用此线宽，便于统一管理。
- 输入
-
当前线宽设置（LWEIGHT/LW）
快捷键：LW（输入后按回车）
操作步骤：- 输入
LW并回车，打开“线宽设置”对话框。 - 在“当前线宽”下拉菜单中选择默认线宽，或调整“显示比例”滑块控制线宽在屏幕上的显示粗细。
- 该设置仅影响新绘制对象的线宽,对已有对象无效。
- 输入
-
对象线宽修改（PROPERTIES/CH/PROPS）
快捷键：CH或PROPS（输入后按回车）
操作步骤：

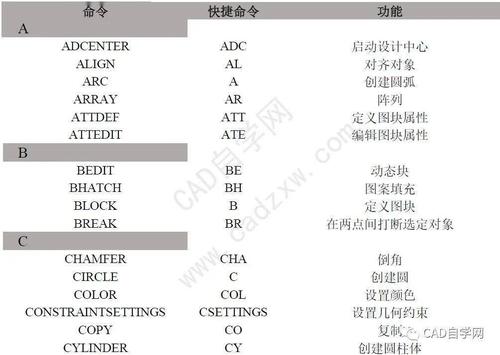

（图片来源网络，侵删）- 选中需要修改线宽的对象,输入
CH或PROPS并回车，打开“特性”选项板。 - 在“常规”选项卡中找到“线宽”属性，从下拉菜单中选择新线宽。
- 修改后按
Ctrl+1关闭选项板，对象线宽即时更新。
- 选中需要修改线宽的对象,输入
-
全局线宽显示控制（FILL）
快捷键：FILL（输入后按回车）
适用场景：对于填充图案（如剖面线、实体填充），可通过FILL命令控制是否显示填充线宽。- 输入
FILL后，根据提示选择ON（显示）或OFF（隐藏），然后输入REGEN重新生成图形。
- 输入
线宽设置的应用技巧
-
图层线宽与对象线宽的优先级
- 若对象未单独设置线宽,则继承所在图层的线宽；若对象已独立设置线宽，则图层线宽被覆盖。
- 建议通过图层管理线宽,仅在特殊情况下（如临时强调某条线）才单独修改对象线宽。
-
线宽显示比例调整
在“线宽设置”对话框中，调整“显示比例”滑块可改变线宽在屏幕上的视觉效果，但不会影响打印输出，打印时，线宽值由打印机设置或打印样式表（CTB/STB）控制。

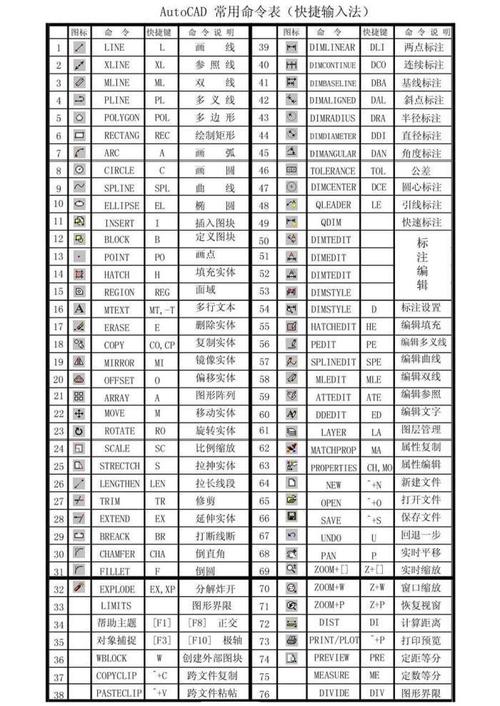

（图片来源网络，侵删） -
线宽与打印样式表的配合
使用颜色相关打印样式（CTB）时，可通过“编辑打印样式表”为不同颜色分配线宽；使用命名打印样式（STB）时，可直接为对象或图层指定线宽。
线宽命令快捷键速查表
| 操作类型 | 命令/快捷键 | 功能说明 |
|---|---|---|
| 打开图层管理器 | LA |
管理图层及图层线宽 |
| 设置当前线宽 | LW |
修改默认线宽及显示比例 |
| 修改对象线宽 | CH/PROPS |
通过特性选项板调整单个对象线宽 |
| 控制填充显示 | FILL |
切换填充图案的显示状态 |
| 重新生成图形 | REGEN |
应用线宽设置后刷新显示 |
常见问题与注意事项
-
线宽显示过细或过粗
- 原因：显示比例设置不当或视图缩放影响。
- 解决：通过
LW命令调整“显示比例”，或使用REGEN命令重生成图形。
-
打印时线宽异常
- 原因：未配置打印样式表或打印机设置错误。
- 解决：检查打印样式表（CTB/STB）中的线宽分配，或确保打印机驱动支持线宽输出。
相关问答FAQs
Q1: 为什么CAD中设置的线宽在屏幕上看不到变化？
A1: 可能原因有两个：一是线宽显示比例被设置为“0”，可通过LW命令调高显示比例；二是当前视图处于“线宽关闭”状态，点击状态栏的“线宽”按钮（通常显示为“线宽”字样）可开启显示，若图形尺寸过小，线宽差异可能不明显，适当缩放视图即可观察到变化。
Q2: 如何批量修改多个对象的线宽？
A2: 可通过以下两种方法实现：
- 方法一：使用“快速选择”（命令
QSELECT），设置对象类型为“多段线”“直线”等，选中目标对象后，输入PROPS打开特性选项板，统一修改线宽。 - 方法二：通过“特性匹配”（命令
MATCHPROP或快捷键MA），先选择源对象（已设置线宽），再点击目标对象，将线宽属性复制到多个对象上。
