交换机是网络中的核心设备，其线路配置的正确性直接影响网络的稳定性与性能，交换机的线路配置命令主要涉及接口的基本参数设置、VLAN划分、链路聚合、安全策略等，不同品牌交换机的命令略有差异，但核心逻辑一致，以下以华为（Huawei）和思科（Cisco）两大主流品牌为例,详细解析交换机线路配置的关键命令及操作步骤。

接口基本配置

接口是交换机与终端设备（如PC、服务器、其他交换机）连接的通道，基本配置包括接口启用、速率/双工模式设置、IP地址配置（若为管理接口）等。

华为交换机接口基本配置

• 进入接口视图
  命令：system-view（进入系统视图）
  interface GigabitEthernet 0/0/1（进入千兆以太网接口0/0/1，具体接口号根据设备型号调整）

• 启用/禁用接口
  命令：undo shutdown（启用接口，默认通常为开启状态）
  shutdown（禁用接口）

• 设置接口速率与双工模式
  命令：speed {10 | 100 | 1000 | auto}（速率可选10Mbps、100Mbps、1000Mbps或自适应）
  duplex {half | full | auto}（双工模式可选半双工、全双工或自适应）
  示例：speed 1000，duplex full（强制设置千兆全双工模式）


  （图片来源网络，侵删）

• 配置管理IP地址
  交换机需通过管理IP远程登录，通常使用VLANIF接口（虚拟接口）绑定VLAN实现。
  命令：vlan 10（创建VLAN 10）
  interface Vlanif 10（进入VLAN 10接口视图）
  ip address 192.168.1.1 24（配置IP地址与子网掩码）
  quit（返回系统视图）
  interface GigabitEthernet 0/0/1（进入物理接口）
  port link-type access（设置接口为接入链路模式，连接终端设备）
  port default vlan 10（将接口划入VLAN 10）

思科交换机接口基本配置

• 进入全局配置模式与接口视图
  命令：enable（从用户模式进入特权模式）
  configure terminal（进入全局配置模式）
  interface GigabitEthernet0/1（进入接口0/1，思科接口号格式为“插槽/端口”）

• 启用/禁用接口
  命令：no shutdown（启用接口，默认关闭）
  shutdown（禁用接口）

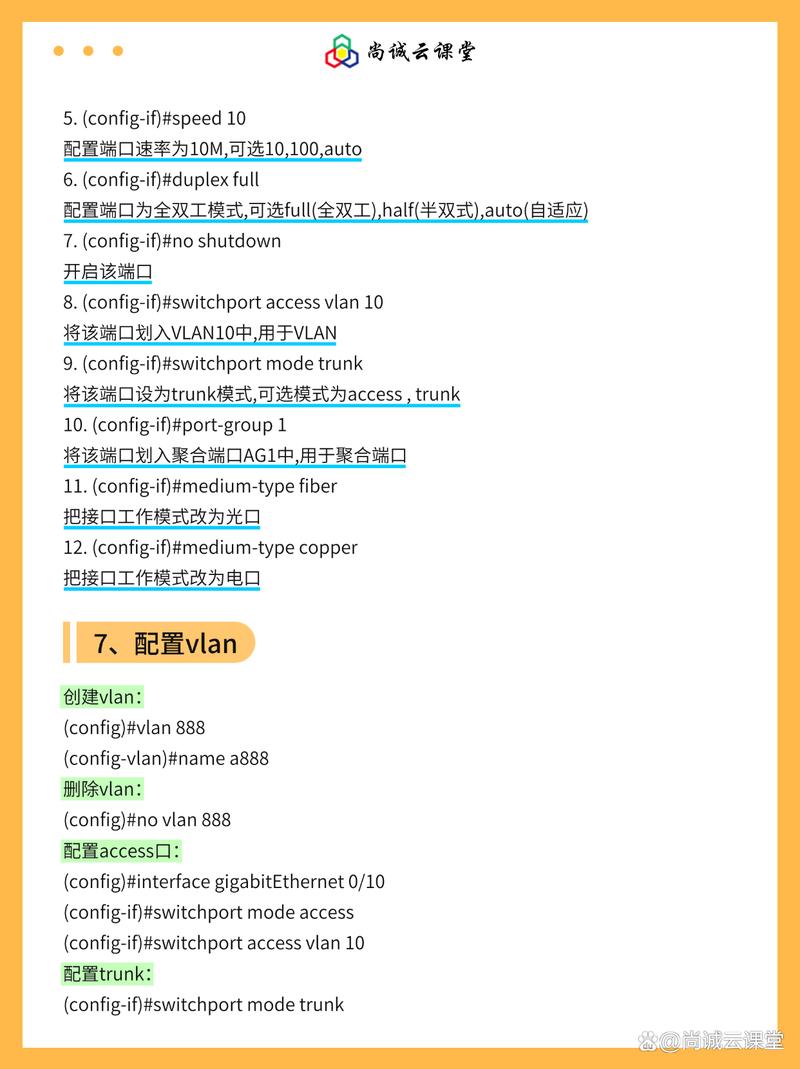

• 设置接口速率与双工模式
  命令：speed auto（自适应，默认）
  speed 1000，duplex full（强制千兆全双工）


  （图片来源网络，侵删）

• 配置管理IP地址
  命令：interface vlan 1（默认VLAN 1作为管理VLAN）
  ip address 192.168.1.1 255.255.255.0（配置IP与子网掩码）
  no shutdown（启用VLAN接口）

VLAN配置

VLAN（虚拟局域网）可将物理网络划分为多个逻辑子网，隔离广播域,提升网络安全性。

华为交换机VLAN配置

• 创建VLAN
  命令：vlan 20（创建VLAN 20，若VLAN存在则直接进入VLAN视图）

• 命名VLAN（可选）
  命令：description Sales（为VLAN 20添加描述“销售部”）

• 将接口划入VLAN

  • 接入链路模式（Access）：连接终端设备（如PC）的接口需设置为Access模式，且只能属于一个VLAN。
    命令：interface GigabitEthernet 0/0/2
port link-type access
port default vlan 20

  • trunk链路模式：连接其他交换机的接口需设置为Trunk模式，可承载多个VLAN的流量（默认所有VLAN通过，可过滤）。
    命令：interface GigabitEthernet 0/0/24
port link-type trunk
port trunk allow-pass vlan 20 30（仅允许VLAN 20和30通过Trunk链路）

思科交换机VLAN配置

• 创建VLAN
  命令：vlan 20

• 命名VLAN
  命令：name Sales

• 将接口划入VLAN

  • Access模式：
    命令：interface range fastethernet0/2-4（批量配置接口0/2至0/4）
    switchport mode access
switchport access vlan 20

  • Trunk模式：
    命令：interface gigabitethernet0/24
switchport mode trunk
switchport trunk allowed vlan 20,30（允许VLAN 20和30通过）

链路聚合配置

链路聚合（Eth-Trunk/Port-Channel）将多个物理接口捆绑为一个逻辑接口,提升带宽并实现冗余备份。

华为交换机Eth-Trunk配置

• 创建Eth-Trunk接口
  命令：interface Eth-Trunk 1（创建Eth-Trunk 1）

• 将物理接口加入Eth-Trunk
  命令：interface range GigabitEthernet 0/0/1 to GigabitEthernet 0/0/2（批量选择接口）
  eth-trunk 1（将接口加入Eth-Trunk 1）

• 设置Eth-Trunk模式
  命令：mode manual load-balance（手动模式，根据负载均衡算法转发流量）
  mode lacp-static（LACP静态模式，需对端设备支持LACP）

思科交换机Port-Channel配置

• 创建Port-Channel接口
  命令：interface range gigabitethernet0/1-2
channel-group 1 mode active（LACP主动模式，推荐使用LACP实现动态聚合）

• 配置接口属性
  命令：interface port-channel 1
switchport mode trunk
switchport trunk allowed vlan 20,30

接口安全配置

为防止未授权设备接入，可配置端口安全功能,限制接口下的MAC地址数量。

华为交换机端口安全

• 启用端口安全
  命令：interface GigabitEthernet 0/0/1
port-security enable

• 设置最大MAC地址数
  命令：port-security max-mac-num 2（限制接口最多学习2个MAC地址）

• 配置违规处理方式
  命令：port-security violation protect（保护模式：丢弃违规报文但不禁用接口）
  （可选：restrict：丢弃违规报文并记录日志；shutdown：禁用接口）

思科交换机端口安全

• 启用端口安全
  命令：interface fastethernet0/1
switchport port-security

• 设置最大MAC地址数
  命令：switchport port-security maximum 2

• 配置违规处理方式
  命令：switchport port-security violation protect

配置保存与验证

完成配置后,需保存配置并验证接口状态。

华为交换机

• 保存配置
  命令：save（保存到当前配置文件，重启后仍生效）

• 验证命令
  display interface brief（查看所有接口状态，包括UP/DOWN、速率等）
  display vlan（查看VLAN配置信息）
  display eth-trunk（查看Eth-Trunk聚合状态）

思科交换机

• 保存配置
  命令：end（退出到特权模式）
  copy running-config startup-config（将当前运行配置保存到启动配置）

• 验证命令
  show ip interface brief（查看接口IP与状态）
  show vlan brief（查看VLAN信息）
  show etherchannel summary（查看链路聚合状态）

不同品牌命令对比（表格）

相关问答FAQs

问题1：交换机接口显示“down”状态，可能的原因及排查步骤？
解答：接口“down”状态通常由物理连接问题或配置错误导致，排查步骤如下：

1. 物理连接检查：确认网线两端是否牢固连接至接口，网线类型是否正确（如千兆接口需使用超五类或六类线），对端设备（如PC、交换机）接口是否正常工作。
2. 接口配置检查：确认接口是否被手动禁用（华为display current-configuration interface [接口名]查看shutdown配置；思科show running-config interface [接口名]查看shutdown命令）。
3. VLAN与Trunk配置：若接口为Trunk模式，检查允许通过的VLAN列表是否正确；若为Access模式，确认是否划入正确的VLAN。
4. 硬件故障：若以上均正常，可能是接口模块或设备硬件故障，需更换接口或设备。

问题2：如何配置交换机以实现不同VLAN之间的通信？
解答：VLAN间通信需通过三层设备（如三层交换机或路由器）实现，核心是配置VIF接口（虚拟接口）作为VLAN的网关，以华为三层交换机为例：

1. 创建VLAN并划分接口：按上述步骤创建VLAN 10和VLAN 20，并将对应接口划入各VLAN（Access模式）。
2. 启用VIF接口并配置IP：
   • interface Vlanif 10，ip address 192.168.10.1 24（VLAN 10网关）
   • interface Vlanif 20，ip address 192.168.20.1 24（VLAN 20网关）
3. 启用IP路由功能：ip routing（华为交换机默认关闭，需手动开启；思科交换机默认开启）。
4. 验证连通性：在VLAN 10内的PC上 ping VLAN 20内的PC网关（192.168.20.1），若通则说明VIF路由正常，可跨VLAN通信。

若使用路由器实现，需将路由器与交换机连接的接口配置为Trunk模式，并在路由器子接口上配置IP地址（如interface GigabitEthernet0/0.1，encapsulation dot1Q 10，ip address 192.168.10.1 24）,其余步骤类似。
