CAD绘图命令操作是掌握计算机辅助设计的核心技能,无论是机械设计、建筑工程还是电子制图，熟练运用绘图命令都能大幅提升工作效率，本文将以AutoCAD为例，结合图文步骤详解常用绘图命令的操作方法，帮助初学者快速入门。
（图片来源网络，侵删）
基础绘图命令操作

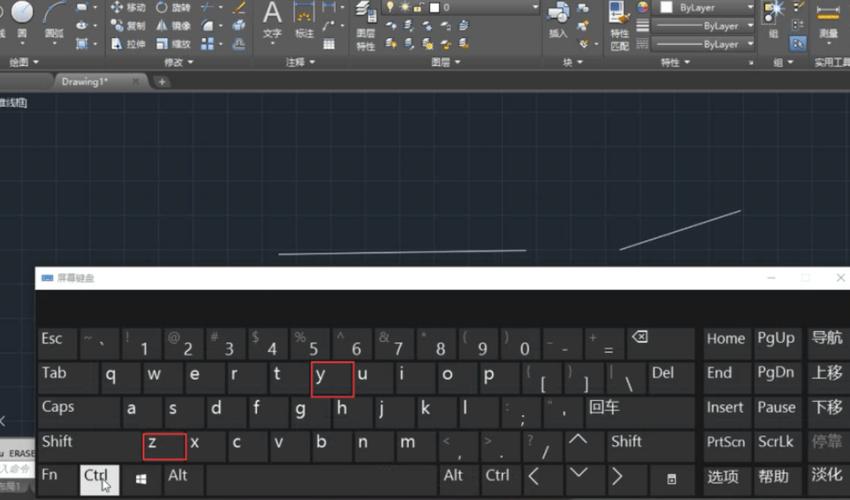

直线命令（LINE）
直线是最基本的图形元素,操作步骤如下：
- 执行方式：在命令行输入
LINE或快捷键L，点击“绘图”工具栏中的“直线”图标。 - 操作步骤：
- 启动命令后,命令行提示“指定第一点”，在绘图区点击确定起点。
- 提示“指定下一点”时，输入坐标值（如
@100,0表示沿X轴正向绘制100单位长度）或直接点击鼠标确定第二点。 - 重复步骤2绘制连续线段,输入
C闭合图形或按Esc键退出命令。

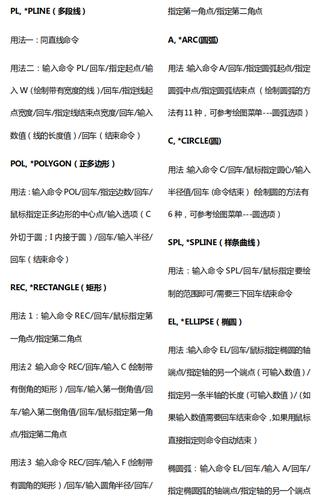

圆命令（CIRCLE）
绘制圆的方法有多种,默认为“圆心、半径”模式：
- 执行方式：输入
CIRCLE或快捷键C，点击“绘图”→“圆”。 - 操作步骤：
- 命令行提示“指定圆的圆心”，点击确定圆心位置。
- 提示“指定圆的半径”时，输入数值（如50）或捕捉其他点确定半径。
- 其他方式：通过“两点”（2P）、“三点”（3T）或“相切、相切、半径”（TTR）模式绘制，需根据命令行提示选择相应选项。
矩形命令（RECTANG）
矩形命令可绘制带圆角或倒角的矩形：
- 执行方式：输入
RECTANG或快捷键REC。 - 操作步骤：
- 指定第一个角点（如点击绘图区任意位置）。
- 指定对角点时,输入
@150,100（表示宽150、高100），或直接拖动鼠标确定尺寸。 - 可通过命令行选项设置圆角（
F）或倒角（C），例如输入F后设置圆角半径10。
编辑命令操作
修剪命令（TRIM）
修剪命令用于裁剪多余线段,需先选择剪切边界：
（图片来源网络，侵删）
- 执行方式：输入
TRIM或快捷键TR。 - 操作步骤：
- 选择作为剪切边的对象（如两条相交直线），按
Enter确认。 - 点击需要修剪的部分（如交点之间的线段），系统自动删除选中部分。
- 选择作为剪切边的对象（如两条相交直线），按
- 技巧：按住
Shift键可切换为“延伸”模式。
偏移命令（OFFSET）
偏移命令用于创建平行图形,适用于等距线条：
- 执行方式：输入
OFFSET或快捷键O。 - 操作步骤：
- 输入偏移距离（如20）。
- 选择要偏移的对象（如一条直线），在指定侧点击生成平行线。
- 可连续偏移多个对象,按
Esc退出。
文字与标注命令
单行文字命令（TEXT）
添加文字注释需设置文字样式：
- 执行方式：输入
TEXT或点击“绘图”→“文字”→“单行文字”。 - 操作步骤：
- 命令行提示“指定文字的起点或[对正(J)/样式(S)]”，点击确定位置。
- 输入文字高度（如5）和旋转角度（默认0）。
- 输入文字内容（如“CAD教程”），按两次
Enter确认。
线性标注命令（DIMLINEAR）
尺寸标注是工程图的关键：
- 执行方式：输入
DIMLINEAR或点击“标注”工具栏的“线性”图标。 - 操作步骤：
- 指定第一条尺寸界线原点（捕捉端点）。
- 指定第二条尺寸界线原点（捕捉另一端点）。
- 拖动鼠标确定尺寸线位置,点击完成标注。

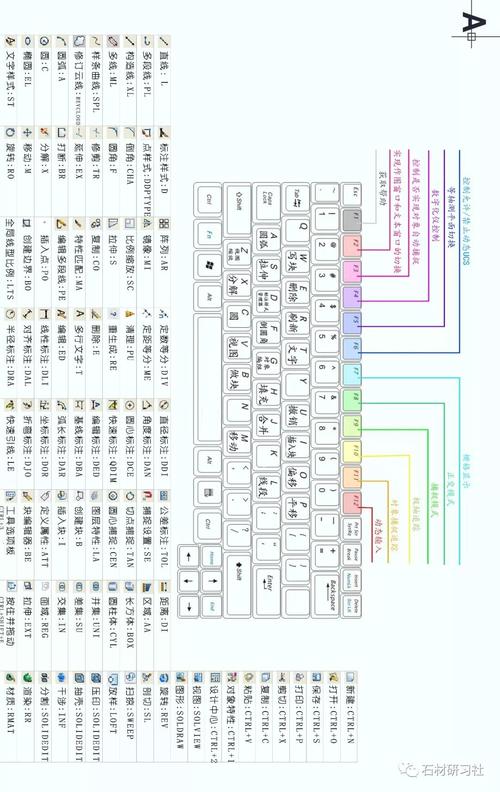

常用命令快捷键汇总
| 命令名称 | 快捷键 | 功能说明 |
|---|---|---|
| 直线 | L | 绘制直线 |
| 圆 | C | 绘制圆 |
| 矩形 | REC | 绘制矩形 |
| 修剪 | TR | 修剪多余对象 |
| 偏移 | O | 创建等距平行对象 |
| 删除 | E | 删除选中对象 |
| 复制 | CO | 复制对象到新位置 |
| 移动 | M | 移动对象位置 |
绘图技巧与注意事项
- 对象捕捉：启用“端点”“中点”“交点”等捕捉模式，可提高绘图精度（按
F3切换开关）。 - 图层管理：通过“图层特性管理器”设置不同图层的颜色、线型，便于分类编辑。
- 命令重复：按
Enter或空格键可重复执行上一命令，右键快捷菜单中选择“重复”也可实现。
相关问答FAQs
Q1：如何快速绘制多个相同间距的平行线？
A：使用“偏移”命令（O）设置固定距离，连续偏移对象；或结合“阵列”命令（AR）的“矩形阵列”选项，设置行数、列数及间距批量生成。
（图片来源网络，侵删）
Q2：修剪命令无法裁剪对象怎么办？
A：可能原因包括：未选择剪切边界、边界与被剪对象不相交，解决方法：先选中所有剪切边界后按Enter，再点击要修剪的部分；若不相交，可先使用“延伸”命令（EX）调整边界位置。
