如何制作曲线图课程

在数据可视化中，曲线图是一种常用的工具，用于展示数据随时间或其他连续变量的变化趋势，通过曲线图，我们可以直观地观察数据的波动、增长或下降趋势，从而更好地理解数据背后的规律，本课程将详细介绍如何制作曲线图，包括准备工作、数据整理、工具选择、绘制步骤以及优化美化等环节，帮助您从零开始掌握曲线图的制作方法。

准备工作

在制作曲线图之前，首先需要明确图表的目的和受众，不同的目的可能需要不同的曲线表现方式，例如展示趋势、比较多组数据或突出异常值，收集和整理数据是关键步骤，确保数据准确、完整，并且格式规范，通常需要包含自变量（如时间、温度等）和因变量（如销售额、产量等）两列数据，如果数据量较大，建议先进行清洗，剔除异常值或缺失值，以避免图表失真。

数据整理

数据整理是制作曲线图的基础，以Excel为例，首先将数据输入到表格中，第一列通常为自变量（如月份），第二列为因变量（如销售额），如果需要展示多组数据，可以增加列数，例如不同产品的销售额，确保数据格式统一，例如日期格式一致、数值单位统一等，可以为数据添加标题和说明，方便后续引用。

以下是一个简单的数据整理示例表格：

工具选择

制作曲线图的工具有很多，Excel、Python（Matplotlib/Seaborn）、R（ggplot2）等都是常用工具，对于初学者，Excel是最简单易上手的工具；而如果需要处理复杂数据或进行批量制作，编程语言如Python或R则更为高效，本课程以Excel为例，介绍曲线图的制作步骤，其他工具的原理类似，只需调整相应的代码或操作路径。

绘制曲线图步骤

1. 选中数据：打开Excel，选中需要绘制的数据区域，包括标题行和列标题。
2. 插入图表：点击菜单栏中的“插入”，选择“图表”组中的“折线图”，然后选择“带标记的折线图”或“平滑线图”等子类型。
3. 调整图表元素：
   • 点击图表标题，输入自定义标题，如“2023年产品销售额趋势”。
   • 坐标轴：右键点击X轴或Y轴，选择“设置坐标轴格式”，可以调整刻度范围、单位等。
   • 图例：如果有多组数据，图例会自动显示，可调整位置或隐藏不需要的系列。
4. 美化图表：

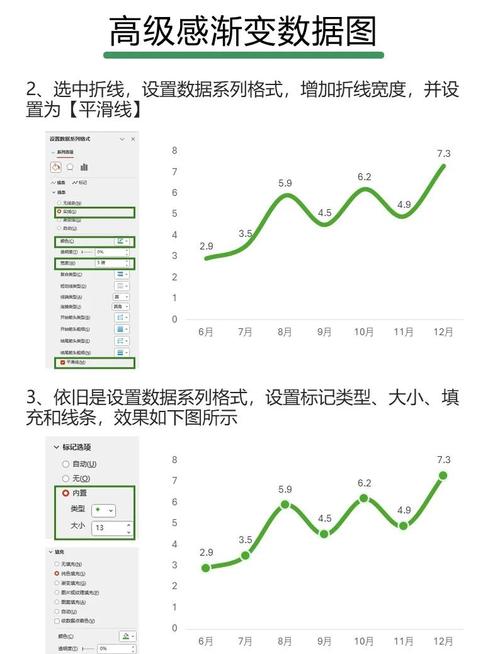

   • 线条样式：右键点击数据系列，选择“设置数据系列格式”，可以调整线条颜色、粗细、标记样式等。
   • 背景和网格线：通过“图表设计”选项卡，可以添加背景色、网格线或调整图表区域样式。
5. 添加趋势线：如果需要展示数据的整体趋势，右键点击数据系列，选择“添加趋势线”，可选择线性、指数或移动平均等类型。

优化与注意事项

1. 避免信息过载：如果数据组过多，曲线图会变得杂乱，建议分开展示或使用不同颜色区分。
2. 标注关键点：对于重要数据点（如峰值、谷值），可以添加数据标签，突出显示。
3. 保持简洁：删除不必要的元素（如多余的网格线、3D效果），确保图表清晰易读。
4. 导出与分享：完成图表后，可将其导出为图片（如PNG、JPG）或PDF格式，方便嵌入报告或演示文稿中。

进阶技巧

1. 动态曲线图：使用Excel的“数据验证”和“名称管理器”功能，可以制作动态曲线图，通过下拉菜单筛选不同数据。
2. 组合图表：将曲线图与柱状图或面积图结合，例如用柱状图表示销售额，曲线图表示增长率，增强信息表现力。
3. Python实现：如果使用Python，可以通过Matplotlib库快速绘制曲线图，示例代码如下：

   import matplotlib.pyplot as plt
   months = ['1月', '2月', '3月', '4月', '5月']
   sales_A = [120, 135, 150, 145, 160]
   sales_B = [90, 100, 110, 105, 120]
   plt.plot(months, sales_A, label='产品A')
   plt.plot(months, sales_B, label='产品B')
   plt.xlabel('月份')
   plt.ylabel('销售额（万元）')
   plt.title('2023年产品销售额趋势')
   plt.legend()
   plt.show()

相关问答FAQs

Q1: 如何在曲线图中添加多条数据线？
A1: 在Excel中，首先确保数据包含多组因变量（如不同产品的销售额），选中所有数据后插入折线图，Excel会自动为每组数据生成一条曲线，如果数据未连续选中，可通过“选择数据”手动添加数据系列，在Python中，只需多次调用plt.plot()函数并设置不同标签即可。

Q2: 曲线图的横坐标不是连续数值时如何处理？
A2: 如果横坐标为分类数据（如产品名称、地区名称），建议使用柱状图而非曲线图，如果必须使用曲线图，需确保数据按逻辑顺序排列，并在Excel中设置“坐标轴格式”为“文本坐标轴”，在Python中，可通过plt.xticks()指定刻度标签,避免数值错位。
