在Cisco设备上进行抓包是网络故障排查和安全分析的重要手段，通过捕获设备接口或VLAN的流量，可以深入分析数据包的详细内容，定位网络问题，Cisco设备支持多种抓包方式，主要包括使用命令行接口（CLI）的monitor capture命令和通过思科安全设备管理器（SDM）等图形化工具，其中monitor capture是最常用且灵活的方式。

基本抓包命令

Cisco设备上的抓包主要基于monitor capture命令组，其核心命令包括monitor capture、show monitor capture和copy命令，以Cisco IOS或IOS XE设备为例,基本步骤如下：

1. 定义抓包缓冲区
   首先需要创建一个抓包缓冲区，用于存储捕获的数据包，缓冲区大小可根据需求调整，

   monitor capture buffer size 1024

   上述命令设置缓冲区大小为1024KB,默认大小为512KB。

2. 定义抓包会话
   抓包会话需要指定捕获的接口、方向和过滤器，捕获GigabitEthernet0/0接口的入站流量：


   （图片来源网络，侵删）

   monitor capture session 1 type local
   monitor capture session 1 interface GigabitEthernet0/0 direction both
   monitor capture session 1 filter ip host 192.168.1.100

   • session 1：会话编号，范围1至1000。
   • type local：本地抓包，数据包在设备本地处理。
   • direction both：捕获双向流量，可选in（入站）、out（出站）。
   • filter ip host 192.168.1.100：使用ACL格式的过滤器，此处仅捕获目标或源IP为192.168.1.100的流量。

3. 启动抓包
   配置完成后，启动会话开始抓包：

   monitor capture session 1 start

4. 查看抓包结果
   捕获一定数量的数据包后，可查看抓包统计信息和数据包内容：

   show monitor capture session 1 statistics
   show monitor capture session 1 packet 100

   statistics显示捕获的数据包数量、丢弃数量等统计信息；packet 100显示第100个数据包的详细内容。

5. 导出抓包文件
   将捕获的数据包导出到TFTP/FTP服务器或本地存储：


   （图片来源网络，侵删）

   copy monitor capture session 1 tftp://192.168.1.1/capture.pcap

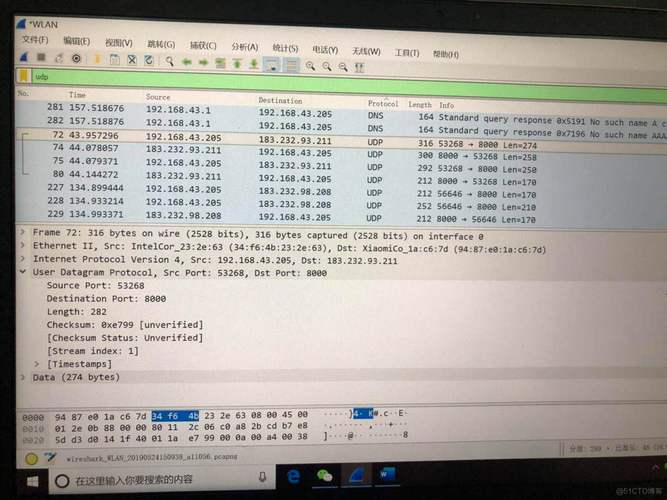

   导出的.pcap文件可用Wireshark等工具分析。

高级过滤与优化

对于复杂场景，可通过扩展过滤器精确匹配流量，捕获TCP端口80的流量：

monitor capture session 1 filter tcp port 80

可调整缓冲区大小和超时时间避免资源耗尽：

monitor capture buffer size 2048
monitor capture session 1 max-size 1500  # 限制单个数据包最大长度

常见问题与注意事项

• 权限要求：抓包需要执行权限（如privilege 15），非特权用户无法使用相关命令。
• 性能影响：高流量场景下抓包可能导致CPU占用过高，建议仅在故障排查时启用，完成后及时停止会话（monitor capture session 1 stop）。
• 存储限制：缓冲区大小有限，需根据流量密度合理设置，避免数据包丢失。

相关问答FAQs

Q1: 如何在Cisco交换机上抓取特定VLAN的流量？
A1: 在交换机上，需先配置VLAN接口（SVI），然后在SVI上启动抓包会话，抓取VLAN 10的流量：

interface Vlan10
 monitor capture session 1 interface Vlan10 direction both

若需捕获跨VLAN流量，需结合ACL或SPAN（端口镜像）功能,将VLAN流量镜像到指定端口后再抓包。

Q2: 抓包时显示“no packets captured”，可能的原因及解决方法？
A2: 常见原因包括：

1. 过滤器过于严格，导致无流量匹配，可尝试简化过滤器（如monitor capture session 1 filter none）或检查源/目标IP、端口配置。
2. 流量未经过捕获接口，确认接口方向（in/out）与实际流量路径一致，例如服务器出站流量需在out方向捕获。
3. 会话未启动或缓冲区已满，检查会话状态（show monitor capture session 1 status）并清空缓冲区（clear monitor capture session 1 buffer）。
