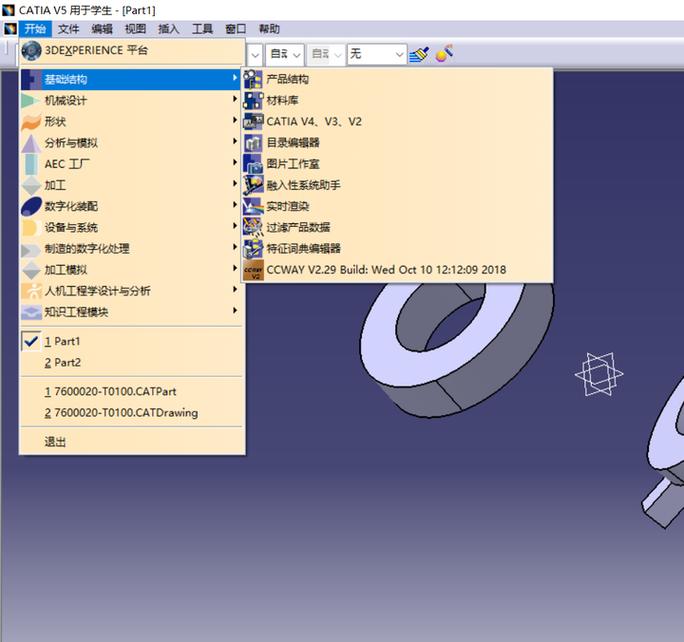

CATIA作为一款高端三维CAD/CAM/CAE一体化软件，在机械设计、汽车制造、航空航天等领域应用广泛，其装配设计模块（Assembly Design）提供了强大的约束命令工具，帮助用户精确控制零部件之间的位置关系和运动状态，掌握这些约束命令是高效完成装配设计的关键，下面将详细介绍CATIA装配约束命令的类型、应用方法及注意事项。

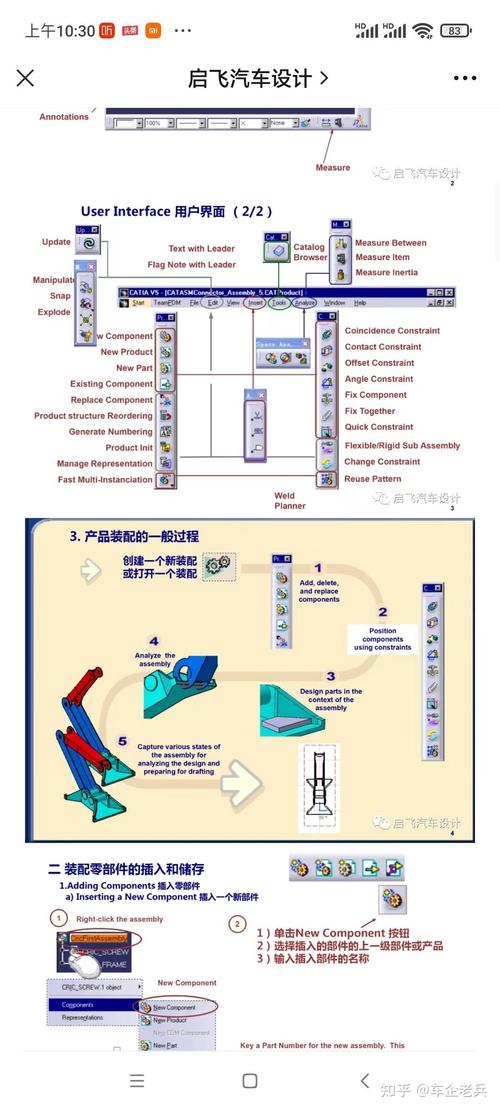

CATIA装配约束命令主要分为以下几类：重合约束、相合约束、距离约束、角度约束、平行约束、垂直约束、固定约束、固联约束等，每种约束都有其特定的应用场景和操作逻辑，合理组合使用这些约束，才能构建出符合设计要求的装配体。

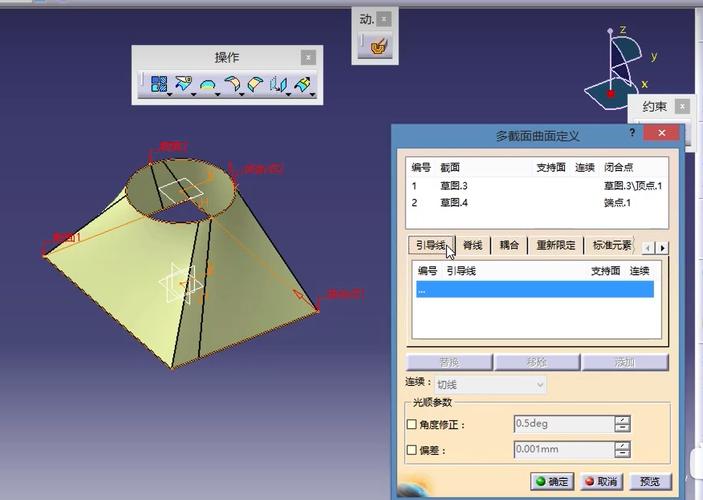

重合约束（Coincidence）是最常用的约束类型之一，用于使两个元素（如点、线、面）重合，将一个螺栓的圆柱面与另一个零件的孔圆柱面设置为重合约束，可以实现螺栓的插入；将两个零件的边线设置为重合，可以使它们对齐，操作时，需先选择要约束的两个元素，然后在约束工具栏中点击重合约束按钮，系统会自动判断并应用约束，需要注意的是，重合约束对元素的选择顺序和类型有要求，例如点与点、线与线、面与面才能进行重合约束，若选择类型不匹配，系统会提示错误。
相合约束（Contact）用于使两个曲面或平面接触，与重合约束的区别在于，相合约束要求两个元素在几何上完全贴合，而重合约束仅要求位置重合，将两个齿轮的齿面设置为相合约束，可以确保齿轮的正确啮合；将轴承外圈与轴承座的内孔设置为相合约束，可以实现轴承的安装，相合约束在机械装配中常用于配合面之间的定位，其操作方法与重合约束类似，选择两个元素后点击相合约束按钮即可。
距离约束（Distance）用于定义两个元素之间的线性距离，可以是点与点、线与线、面与面之间的距离，通过设置距离值，可以精确控制零部件的位置，在装配变速箱时，需要确保两个齿轮的中心距为设计值，此时可使用距离约束，选择两个齿轮的轴线，输入中心距数值即可，距离约束还可以设置“最小距离”或“最大距离”，用于定义变量装配，如滑动轴承的装配间隙，操作时，需注意选择正确的参考元素，并在约束属性对话框中输入准确的距离值，必要时可勾选“方向”选项调整距离的正负方向。
角度约束（Angle）用于定义两个元素之间的夹角，常用于旋转零部件的定位，将发动机连杆与曲轴的夹角设置为特定值，可以模拟发动机的工作状态；将法兰盘的螺栓孔与另一个法兰盘的基准面设置为角度约束，可以确保螺栓的正确安装，角度约束的选择元素可以是线与线、面与面，甚至是平面与直线，在设置角度值时，需注意根据设计要求选择“锐角”或“钝角”，并通过“方向”选项调整角度的旋转方向。
平行约束（Parallel）用于使两个元素（如直线、平面）保持平行关系，在装配导轨与滑块时，需要确保导轨的滑动面与滑块的导向面平行，此时可使用平行约束；在装配多轴联轴器时，需要确保输入轴与输出轴平行，也可通过平行约束实现，平行约束的操作简单，选择两个元素后点击平行约束按钮，系统会自动判断并应用约束，无需输入数值。
垂直约束（Perpendicular）用于使两个元素（如直线、平面）保持垂直关系，在装配立式铣床的主轴与工作台时，需要确保主轴轴线与工作台平面垂直，此时可使用垂直约束；在装配齿轮泵时，需要确保泵的端盖与泵体平面垂直，也可通过垂直约束实现，垂直约束与平行约束类似，选择两个元素后应用即可，是装配设计中保证零部件相对位置的重要手段。
固定约束（Fix）用于将一个零部件的位置固定在装配体中，使其无法移动或旋转，装配体中的第一个零件需要使用固定约束，作为其他零件的参考基准，固定约束的操作方法很简单，只需选择要固定的零件，点击固定约束按钮即可，需要注意的是，固定约束会限制零件的所有自由度，因此在装配过程中，应谨慎使用固定约束，避免过度约束装配体。
固联约束（Fasten）用于将多个零部件固联在一起，使其成为一个整体，可以同步移动或旋转，在装配螺栓与螺母时，通常将螺栓和螺母设置为固联约束，使其作为一个整体参与装配；在装配子装配体时，也可将子装配体中的所有零件设置为固联约束，简化装配操作，固联约束的操作方法为：按住Ctrl键选择要固联的多个零件，点击固联约束按钮即可。
在实际装配过程中,常常需要组合使用多种约束命令，才能完全定义零部件的位置关系，装配一个轴承座时，首先需要将轴承座底面与机架顶面设置为重合约束，然后使用距离约束定义轴承座的位置坐标，再使用平行约束确保轴承座的安装孔与机架的螺栓孔对齐，最后使用固定约束将轴承座固定，需要注意的是，装配约束过多可能导致过约束，系统会提示错误，此时需要检查并删除多余的约束，或调整约束的类型和参考元素。
以下是CATIA装配约束命令的总结表格：
| 约束类型 | 功能描述 | 适用元素 | 操作要点 |
|---|---|---|---|
| 重合约束 | 使两个元素位置重合 | 点与点、线与线、面与面 | 选择同类型元素，系统自动判断 |
| 相合约束 | 使两个曲面或平面接触 | 曲面与曲面、平面与平面 | 元素需为几何贴合的面 |
| 距离约束 | 定义两个元素之间的线性距离 | 点与点、线与线、面与面 | 输入距离值，可设置最小/最大距离 |
| 角度约束 | 定义两个元素之间的夹角 | 线与线、面与面、平面与直线 | 输入角度值，调整方向 |
| 平行约束 | 使两个元素保持平行 | 直线与直线、平面与平面 | 选择两个元素，自动应用平行关系 |
| 垂直约束 | 使两个元素保持垂直 | 直线与直线、平面与平面 | 选择两个元素，自动应用垂直关系 |
| 固定约束 | 固定零部件的位置 | 零部件整体 | 限制所有自由度，通常用于第一个零件 |
| 固联约束 | 将多个零部件固联成整体 | 多个零部件 | 选择多个零件，同步移动或旋转 |
在使用CATIA装配约束命令时,还需注意以下几点：一是约束的添加顺序，通常先添加位置约束（如重合、距离），再添加方向约束（如平行、垂直）；二是参考元素的选择，尽量选择稳定的基准元素（如平面、轴线），避免选择易变形的曲面；三是约束的更新，在修改约束参数后，需点击“更新”按钮使装配体重新计算；四是约束的检查，定期使用“约束分析”工具检查约束状态，避免过约束或欠约束。
相关问答FAQs：
-
问题：在CATIA装配中，如何解决“过约束”错误？ 解答：过约束是指装配体中的自由度被过多限制，导致系统无法求解，解决方法包括：检查并删除多余的约束，优先使用基准元素（如平面、轴线）作为参考，调整约束的类型（如将重合约束改为距离约束），或使用“柔性部件”功能将部分零件设为可变形，还可以使用“约束诊断”工具分析过约束的原因，针对性调整。
-
问题：CATIA装配约束中的“固联约束”与“固定约束”有何区别？ 解答：固定约束（Fix）是将单个零部件的位置完全固定，使其无法移动或旋转，通常用于装配体中的第一个零件或基准零件；而固联约束（Fasten）是将多个零部件固联在一起，使其成为一个整体，可以同步移动或旋转，常用于螺栓与螺母、子装配体等场景，两者的主要区别在于作用对象不同，固定约束针对单个零件，固联约束针对多个零件的组合。
