CAD属性块命令是AutoCAD中用于创建和管理带有可编辑文本信息的块的重要工具，它允许用户在块中定义可变的非图形数据，如零件编号、名称、价格等，从而实现参数化设计和高效管理，属性块通常由两部分组成：属性定义（ATTDEF）和属性值（ATTDISP），属性定义用于创建属性标记、提示和默认值,而属性值则是插入块后显示或编辑的具体文本内容。

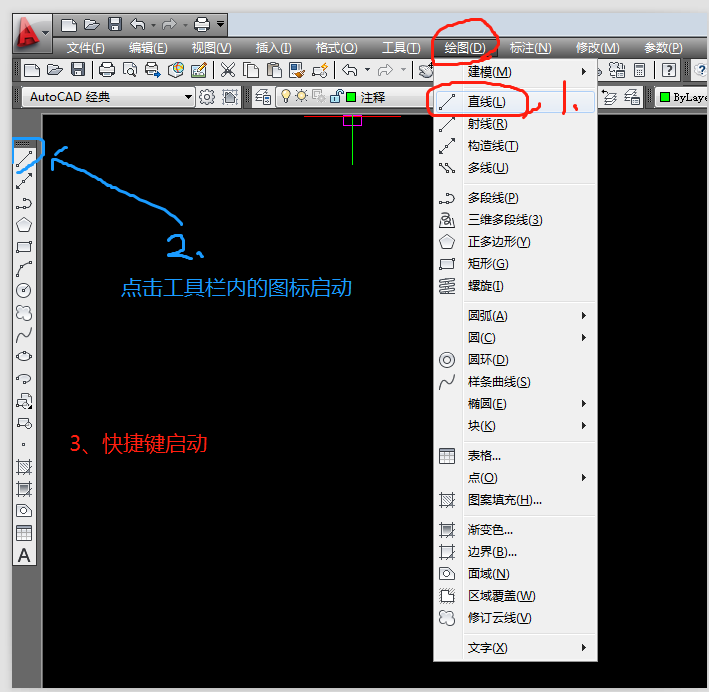

（图片来源网络，侵删）
属性块的基本创建流程
创建属性块首先需要定义属性，然后将其与图形对象一起定义为块，具体步骤如下：
- 定义属性：使用ATTDEF命令，弹出“属性定义”对话框，设置属性模式（不可见、固定、验证、预设）、标记（唯一标识符）、提示（插入块时的提示文本）、默认值、文字样式、对正方式和位置等，创建一个“零件编号”属性，标记设为“PART_NO”，提示为“输入零件编号”，默认值为“P001”。

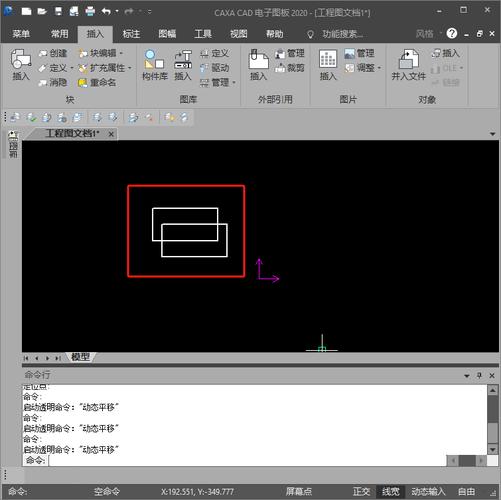

- 创建块：使用BLOCK命令，选择图形对象和已定义的属性，指定基点后生成块，此时属性会作为块的一部分被包含。
- 插入块：使用INSERT命令插入块，系统会根据属性提示输入相应值，若属性模式中勾选“验证”，插入后需再次确认值；若勾选“预设”,则直接使用默认值无需输入。
属性块的编辑与管理
属性块创建后，可通过多种命令进行修改和管理：
- 编辑属性定义：使用ATTEDIT命令（全局编辑）或BATTMAN命令（块属性管理器），可修改属性标记、提示、默认值及属性值，BATTMAN功能更强大，支持按块筛选属性、同步属性值、批量修改属性特性（如文字样式、图层）。
- 块属性管理器：通过“工具”>“属性块”>“块属性管理器”打开，可查看和编辑当前图形中所有块的属性，支持“同步”更新所有实例的属性定义。
- 属性显示控制：使用ATTDISP命令控制属性值的显示状态（普通、隐藏、开/关），适用于批量隐藏或显示属性文本。
属性块的高级应用
属性块在工程制图和数据库管理中具有广泛应用：
- 动态属性块：结合动态块功能，通过添加参数（如线性、拉伸）和动作，使属性值随块的大小或位置动态变化，创建一个可调整长度的矩形块，其“面积”属性自动计算并更新。
- 属性提取：使用ATTEXT或EATTEXT命令提取属性数据，生成外部文件（如CSV、TXT），用于BOM表（物料清单）或数据库管理，提取时可设置字段（标记、值、类型等）和格式。
- 属性块与外部参照：当块中包含属性且被外部参照引用时，可通过XBIND命令绑定属性块，确保属性数据在主图形中可用。
常见属性块模式及作用
| 模式类型 | 作用描述 |
|---|---|
| 不可见（Invisible） | 插入块后属性值不显示，但可通过ATTDISP命令或数据提取获取，适合存储辅助信息。 |
| 固定（Constant） | 属性值在定义时确定，插入后不可编辑，适用于固定标识信息（如制造商名称）。 |
| 验证（Verify） | 插入块后提示用户确认属性值，输入后需二次确认，减少输入错误。 |
| 预设（Preset） | 插入块时自动使用默认值，无需用户输入，适合频繁重复使用的默认值。 |
属性块使用注意事项
- 标记唯一性：同一块中的属性标记不能重复，否则会导致数据混乱。
- 属性值长度：默认情况下，属性值最多支持255个字符，超长内容需调整文字样式或字段设置。
- 兼容性：低版本AutoCAD可能不支持高版本属性块的部分功能（如动态属性），需注意版本兼容性。
- 图层控制：属性值的图层和颜色应与块主体协调，避免显示异常。
相关问答FAQs
Q1: 如何批量修改多个属性块中的相同属性值？
A1: 可使用块属性管理器（BATTMAN命令）：在“块属性管理器”中选择目标块，点击“选择块”按钮在图形中选取要修改的块实例，或通过“设置”筛选所有同名块，在属性列表中选择目标属性，点击“编辑”修改值后，点击“同步”更新所有实例，若需全局编辑，也可使用-ATTEDIT命令，输入“块”选择块名后输入“属性”选择属性标记进行批量修改。
（图片来源网络，侵删）
Q2: 属性块插入后如何单独编辑某个属性值而不影响其他实例？
A2: 使用增强属性编辑器（EATTEDIT命令）：双击属性块中的属性值，或输入EATTEDIT后选择属性，弹出“增强属性编辑器”对话框，在“属性”选项卡中修改当前值，在“文字选项”中调整文字样式、高度等，在“特性”中修改图层、颜色等，此修改仅针对当前选中的属性块实例，不影响其他同名块实例，若需修改属性定义本身（如标记或提示）,需使用BATTMAN命令进入块属性管理器进行编辑。
