在CAD软件中,绘制双线（也称为平行线或墙体线）是建筑设计、机械制图等领域的常用操作，主要用于表示墙体、管道、梁等具有宽度的对象，CAD提供了多种绘制双线的方法，包括传统命令、动态输入功能以及第三方插件等，用户可根据绘图需求和个人习惯选择最合适的工具，以下将详细介绍CAD中绘制双线的核心命令、操作步骤及实用技巧。
传统双线绘制命令：MLINE（多线）
MLINE是CAD中最经典的双线绘制命令,允许用户一次性绘制由多条平行线组成的对象，常用于墙体、道路等场景，通过设置多线样式，可调整线条数量、间距、颜色及端点封口形式等属性。
启动MLINE命令
- 命令行输入：在命令行中直接输入
MLINE（或简化命令ML），按回车键确认。 - 功能区路径：依次点击“常用”选项卡→“绘图”面板→“多线”按钮。

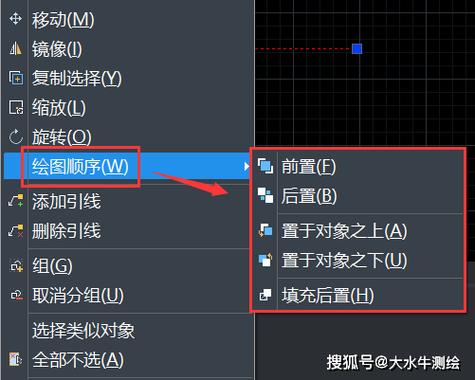

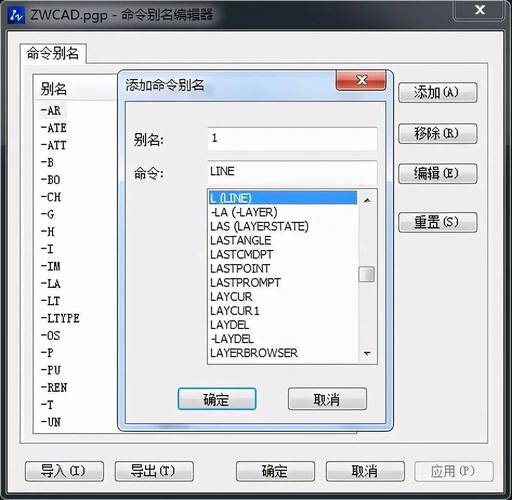

- 快捷键：部分CAD版本支持自定义快捷键，需提前在“选项”对话框中设置。
设置多线样式
在绘制多线前,需先定义其样式以满足设计要求，操作步骤如下：
- 命令行输入
MLSTYLE，打开“多线样式”对话框。 - 点击“新建”按钮，输入新样式名称（如“墙体”），点击“继续”。
- 在“新建多线样式”对话框中，可调整以下参数：
- 元素特性：在“元素”列表中添加或删除线条，设置偏移量（决定双线间距）、颜色及线型，墙体通常由两条主线组成，偏移量可设为±0.25（单位根据绘图比例调整）。
- 封口特性：在“封口”选项区勾选“直线”选项，可使多线起点和端点显示封闭线条，模拟墙体交接效果。
- 填充：若需填充双线之间的区域，可勾选“填充”选项并选择颜色。
- 完成设置后,点击“确定”返回绘图界面，并将新建样式置为当前。
绘制多线
设置好多线样式后,即可开始绘制：
- 启动
MLINE命令，命令行提示“当前设置：对正 = 上，比例 = 20.00，样式 = 墙体”。 - 关键参数设置：
- 对正（J）：控制多线的基准位置，包括“上（T）”“无（Z）”“下（B）”三种选项，绘制墙体时通常选择“无”，使双线中心对齐于指定路径。
- 比例（S）：设置多线间距的缩放比例，若在样式中定义偏移量为±0.25，比例设为1时实际间距为0.5；若需间距为240mm，可将比例设为480（0.25×480=120，双边间距240）。
- 样式（ST）：选择已定义的多线样式，若需切换，输入
ST后输入样式名称。
- 指定多线起点,根据提示输入下一点坐标或点击鼠标定位，绘制完成后按回车键结束命令。
编辑多线
绘制完成后,可通过MLEDIT命令编辑多线交点，如“十字闭合”“T形打开”等，实现墙体交接处的精准处理，命令行输入MLEDIT，打开“多线编辑工具”对话框，选择相应工具后，依次选择需要编辑的多线即可。
替代方法：OFFSET（偏移）命令绘制双线
若无需复杂的多线样式,可通过OFFSET命令快速绘制双线，适用于简单轮廓或临时辅助线。
操作步骤：
- 使用
LINE或PLINE命令绘制单一线条作为基准线。 - 启动
OFFSET命令（快捷键O），输入偏移距离（如墙体厚度240mm）。 - 选择基准线,在指定侧点击鼠标生成平行线。
- 重复
OFFSET命令或使用阵列工具（ARRAY）完成双线绘制。

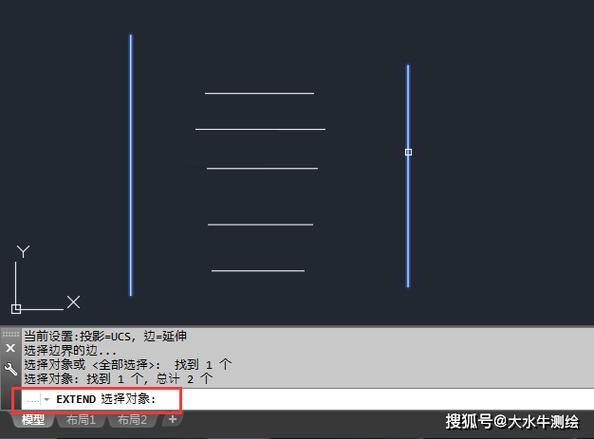

优点：操作简单，灵活性高；缺点：无法直接编辑双线交点，需额外使用修剪（TRIM）或延伸（EXTEND）命令处理。
动态输入与极轴追踪辅助绘制
启用CAD的动态输入（DYN）和极轴追踪功能，可提升双线绘图的精度和效率：
- 动态输入：状态栏开启“动态输入”后，绘制过程中可直接在光标附近输入长度、角度等参数，无需切换命令行。
- 极轴追踪：设置极轴增量角（如90°），绘制垂直或水平双线时，系统自动捕捉方向，减少手动计算坐标的误差。
第三方插件与LISP程序
对于高频双线绘制需求,可借助第三方插件或AutoLISP程序简化操作。“双线画墙”插件支持直接输入墙体厚度，通过鼠标拖拽生成双线，并自动处理门窗洞口，大幅提升建筑设计效率。
绘制双线的注意事项
- 比例设置：MLINE的“比例”参数需与绘图单位匹配，避免因比例错误导致双线间距不符合实际需求。
- 图层管理：建议将双线绘制在独立图层（如“墙体层”），便于后续修改和显示控制。
- 样式统一：同一项目中尽量使用相同的多线样式，确保图形规范性。
相关问答FAQs
问题1：为什么使用MLINE命令绘制双线时，显示的间距与设置不符？
解答：这通常是由于MLINE的“比例”参数设置错误，若在多线样式中定义偏移量为±0.25，但比例误设为2，实际间距会变为1（0.25×2×2=1），需检查命令行提示的当前比例值，通过输入S重新调整，或进入MLSTYLE修改样式中的偏移量，确认绘图单位（如毫米或米）与设计要求一致，避免单位换算错误。
问题2：如何将已绘制的双线（MLINE）转换为普通线条（如LINE或PLINE）？
解答：CAD中没有直接转换命令，但可通过以下方法实现：
- 分解法：输入
EXPLODE命令，选择多线对象将其分解为独立的直线，但会丢失多线样式信息，且无法重新编辑交点。 - 特性匹配法：使用
MATCHPROP命令（格式刷）将多线的特性复制给普通线条，但需手动调整线条位置。 - LISP程序：下载“多线转pline”的LISP程序，加载后输入命令一次性将多线转换为多段线，保留整体性且便于编辑，推荐使用第三方工具如“LSP插件”高效处理批量转换。
