CAD2012中的阵列命令是一项非常实用的工具，主要用于快速创建按规律分布的多个对象副本，从而大幅提高绘图效率，在建筑、机械、电子等众多设计领域中，经常会遇到需要排列多个相同或相似元素的情况，如建筑立面上的窗户、机械零件上的螺栓孔、电路板上的电子元件等，此时手动逐个绘制不仅耗时费力，还容易出错，而阵列命令则能轻松解决这些问题，下面将详细介绍CAD2012中阵列命令的类型、操作方法、参数设置及使用技巧。
阵列命令的类型与启动方式
CAD2012中的阵列命令主要分为“矩形阵列”和“环形阵列”两种基本类型，分别适用于不同分布规律的对象复制，在更早版本中还有“路径阵列”，但CAD2012中路径阵列功能相对简化，可通过“矩形阵列”的部分参数或手动调整实现类似效果。
启动阵列命令的方式有以下几种：
- 功能区命令：在“常用”选项卡下的“修改”面板中，点击“阵列”按钮旁的下拉箭头，选择“矩形阵列”或“环形阵列”。
- 工具栏命令：若界面显示“修改”工具栏，可直接点击“阵列”图标（不同版本图标样式可能略有差异，通常为网格或环形图案）。

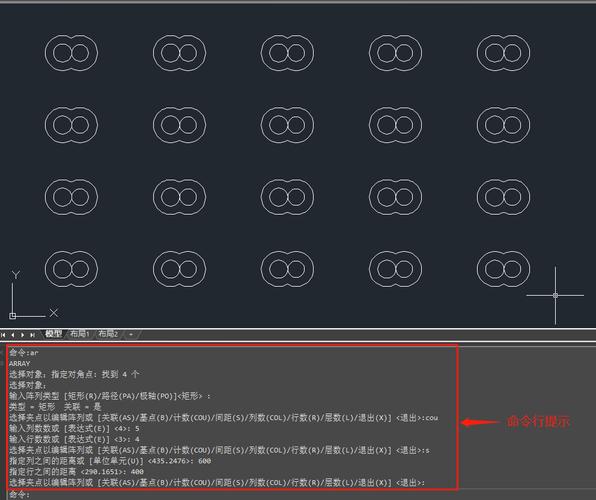

- 命令行输入：在命令行中直接输入“ARRAY”或简化命令“AR”，按回车键后,根据提示选择阵列类型。
矩形阵列的详解
矩形阵列用于创建按行、列方式均匀分布的对象副本，适用于规则排列的场景，如表格、楼梯、地板砖等。
操作步骤
（1）启动命令：通过上述任一方式启动“矩形阵列”命令。
（2）选择对象：命令行提示“选择对象:”，使用鼠标框选需要阵列的图形对象，按回车键确认选择。
（3）设置参数：选择对象后，系统会自动弹出“阵列”对话框（或在功能区显示“阵列创建”上下文选项卡），需设置以下核心参数：
- 行数：阵列对象在垂直方向上的数量，默认为1。
- 列数：阵列对象在水平方向上的数量，默认为1。
- 行偏移：相邻两行之间的垂直距离，若输入正值，阵列方向向上；负值则向下。
- 列偏移：相邻两列之间的水平距离，若输入正值，阵列方向向右；负值则向左。
- 阵列角度：整个阵列的旋转角度，默认为0°（水平排列），若输入非0值，行列将按指定角度倾斜排列。
（4）预览与确认：参数设置完成后，绘图区域会实时显示阵列预览效果，若满意，点击“确定”按钮完成阵列；若需调整，可修改参数后重新预览，或点击“取消”退出。
参数设置技巧
- 精确偏移距离：行偏移和列偏移可通过输入具体数值，或点击“拾取行偏移”“拾取列偏移”按钮，在绘图区直接指定两点来计算距离，绘制间距为300mm的窗户阵列，可直接拾取两点，使两点间距离为300mm。
- 角度阵列应用：当需要沿斜向排列对象时，可通过设置“阵列角度”实现，绘制倾斜的楼梯台阶，将阵列角度设置为楼梯坡度角，即可快速生成斜向排列的台阶。
- 关联与分解：默认情况下，阵列生成的所有对象为一个“阵列”组（ARRAYOBJECT），便于统一编辑（如修改参数、删除整个阵列），若需单独编辑某个副本，可在选中阵列后，点击“分解”命令（快捷键X）将其分解为独立对象。
实例应用：绘制建筑立面窗户
假设需绘制一栋建筑立面，每层有5个窗户（水平排列，间距为2米），共6层（垂直排列，层高为3米），操作步骤如下：
（1）绘制单个窗户图形（如矩形）。
（2）启动“矩形阵列”命令，选择窗户对象。
（3）在“阵列”对话框中设置：行数为6（层数），列数为5（每层窗户数）；行偏移为-3000（层高3米，负值表示向上阵列）；列偏移为2000（窗户间距2米）。
（4）点击“确定”,即可快速生成6层5列的窗户阵列。
环形阵列的详解
环形阵列用于创建绕指定中心点均匀分布的对象副本，适用于圆形或扇形排列的场景，如齿轮齿、法兰孔、吊灯等。
操作步骤
（1）启动命令：启动“环形阵列”命令。
（2）选择对象：选择需要阵列的图形对象，按回车键确认。
（3）指定阵列中心点：命令行提示“指定阵列的中心点:”，通过鼠标拾点或输入坐标值，确定阵列的旋转中心。
（4）设置参数：弹出“阵列”对话框或“阵列创建”选项卡，设置以下参数：
- 项目总数：阵列生成的对象副本数量（包括原始对象），例如绘制齿轮的8个齿，则项目总数为8。
- 填充角度：阵列对象所占据的总角度范围，默认为360°（完整圆环），若需绘制扇形阵列（如180°半圆分布），可修改为相应角度值。
- 项目间角度：相邻两个对象之间的夹角，系统会根据“项目总数”和“填充角度”自动计算（项目间角度=填充角度/项目总数），也可手动调整。
- 旋转项目：勾选此项，阵列对象会自身旋转，使其朝向中心点（如齿轮齿始终朝向中心）；取消勾选，对象保持原方向（如法兰孔不旋转）。
（5）预览与确认：预览效果后，点击“确定”完成阵列。
参数设置技巧
- 中心点选择：环形阵列的中心点是关键，需准确选择，例如绘制法兰螺栓孔，中心点应为法兰圆的圆心，可通过“对象捕捉”中的“圆心”模式精确拾取。
- 填充角度与方向：填充角度为正值时，阵列方向为逆时针；负值则为顺时针，需在270°范围内均匀分布6个对象，可设置填充角度为270°，项目总数为6。
- 不旋转项目应用：当阵列对象为非对称图形且需保持方向一致时，需取消“旋转项目”，在圆周上排列箭头（需所有箭头指向同一方向），取消勾选后，箭头将不朝向中心,而是保持初始方向。
实例应用：绘制法兰螺栓孔
假设需绘制一个法兰盘，圆周上均匀分布6个螺栓孔（孔直径20mm，法兰直径200mm，孔中心距法兰中心80mm），操作步骤如下：
（1）绘制法兰轮廓圆（直径200mm）和单个螺栓孔（直径20mm），将孔的中心放置在距离法兰中心80mm的位置（可通过偏移或对象捕捉定位）。
（2）启动“环形阵列”命令，选择螺栓孔对象。
（3）指定法兰圆心为阵列中心点。
（4）在“阵列”对话框中设置：项目总数为6，填充角度为360°，勾选“旋转项目”（使孔的方向朝向法兰中心）。
（5）点击“确定”,生成均匀分布的6个螺栓孔。
阵列命令的高级技巧与注意事项

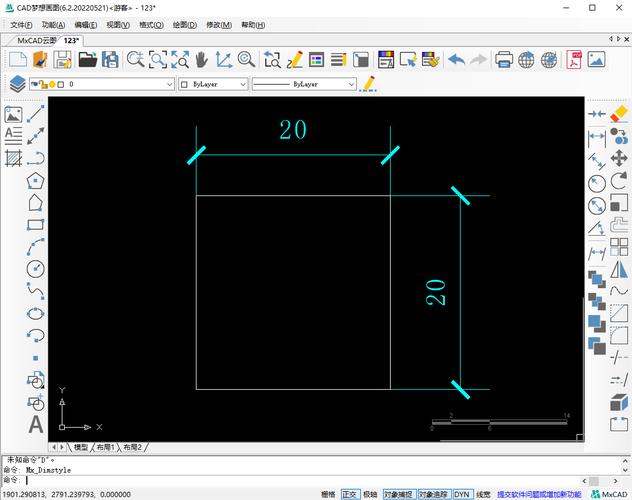

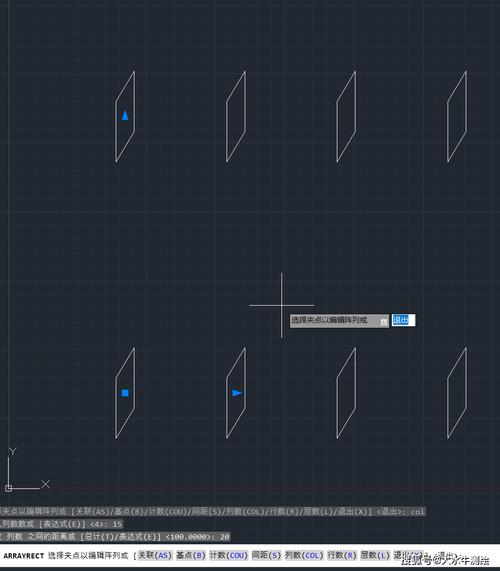

- 动态编辑（夹点编辑）：完成阵列后，选中阵列对象，会显示蓝色夹点，通过拖拽“行/列”夹点可快速调整行列数量和间距；拖拽“角度”夹点可改变阵列方向；环形阵列的“项目总数”和“填充角度”夹点也可直接调整，实现动态修改。
- 与“对象捕捉”结合：阵列参数设置时，结合“对象捕捉”功能（如端点、中点、圆心）可精确指定偏移距离或中心点，避免手动输入坐标误差。
- 避免过度阵列：阵列数量过大时（如超过1000个对象），可能导致CAD文件卡顿或运行缓慢，此时可分多次阵列或采用“块”功能优化。
- 阵列与“块”的区别：阵列生成的对象默认为“组”，可整体编辑，但单个对象修改需分解；而“块”（BLOCK）是将多个对象定义为一个整体，插入后可统一编辑属性（如名称、图层），且文件体积更小,适合重复使用复杂图形。
相关问答FAQs
问题1：CAD2012中矩形阵列的行偏移或列偏移为负值时，阵列方向会如何变化？
解答：在矩形阵列中，行偏移的正值表示阵列方向向上（Y轴正方向），负值则向下（Y轴负方向）；列偏移的正值表示阵列方向向右（X轴正方向），负值则向左（X轴负方向），若行偏移设置为-1000，列偏移设置为500，则阵列对象将在垂直方向向下排列，水平方向向右排列，形成“下-右”方向的矩阵分布。
问题2：环形阵列时，如何让阵列对象不围绕中心点旋转，保持初始方向？
解答：在环形阵列的参数设置中，找到“旋转项目”选项（位于“阵列”对话框或“阵列创建”选项卡中），取消勾选此项即可，取消后，阵列对象将保持原始方向，不会根据与中心点的位置调整自身角度，在圆周上排列文字“↑”，若希望所有箭头均朝向上方（而非指向圆心），需取消“旋转项目”勾选。
