在UG编程中,掌握常用命令是高效完成数控编程任务的核心基础，UG（现为NX）作为主流的CAD/CAM一体化软件，其编程模块（如NX CAM）提供了丰富的功能命令，覆盖了从几何处理到刀路生成、后处理的全流程，以下结合实际应用场景，详细梳理UG编程中常用的命令及其操作要点。

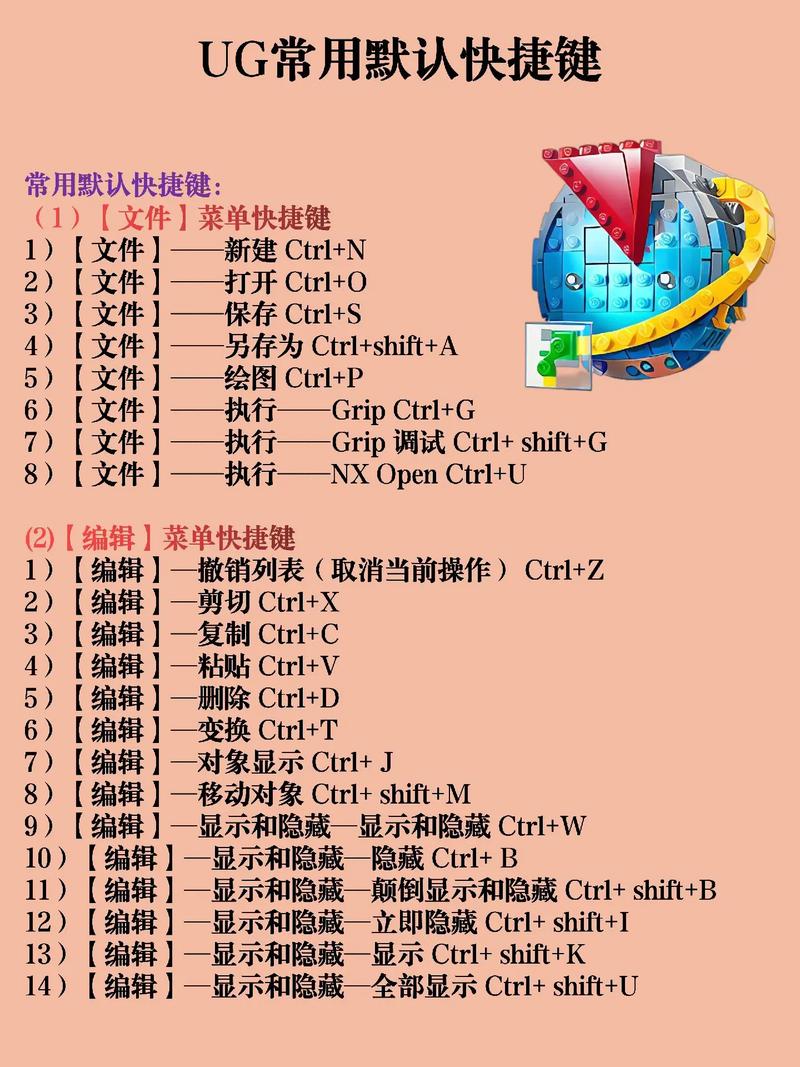

几何创建与编辑命令

几何体是编程的基础,UG编程中常需对模型进行预处理，常用命令包括：

• 草图（Sketch）：用于创建二维轮廓，支持尺寸约束和几何约束，是生成铣削区域、车削截面等的基础，通过“草图曲线”命令绘制直线、圆弧，再通过“约束”固定几何关系。
• 特征操作（Feature Operation）：如“拉伸（Extrude）”“旋转（Revolve）”，可将二维草图转换为三维实体，用于创建毛坯或辅助几何；“边倒角（Edge Blend）”“拔模（Draft）”可优化模型结构，避免加工干涉。
• 曲面（Surface）：对于复杂型腔零件，需使用“通过曲线网格（Through Curves Mesh）”“扫掠（Swept）”等曲面命令构建完整曲面，确保刀路覆盖所有加工区域。

加工环境设置与操作导航器

• 初始化（Initialize）：进入加工模块时，需选择“CAM会话”并指定“机床坐标系（MCS）”，这是所有刀路的参考基准。
• 创建操作（Create Operation）：通过该命令调用不同加工模板（如mill_plan、drill），设置操作类型（如型腔铣、平面铣）、程序组、刀具几何体等参数。
• 操作导航器（Operation Navigator）：以树形结构管理程序、刀具、几何体、方法等节点，支持拖拽调整加工顺序、右键复制/删除操作，是流程控制的核心工具。

刀具与几何体定义

• 创建刀具（Create Tool）：根据加工需求选择刀具类型（如平底铣刀、球头刀、钻头），设置直径、刃长、切削刃数等参数，曲面精加工常用“BALL_MILL”，平面加工优先选用“ENDMill”。
• 指定部件几何体（Part Geometry）：选择需加工的模型表面，系统自动识别边界，支持“面选择”“曲线/边缘”等多种模式，可设置“余量”参数控制加工余量。
• 指定毛坯几何体（Blank Geometry）：定义加工前的材料范围，用于“型腔铣”等操作的切削区域计算，避免空切。

刀路生成与参数设置

• 切削参数（Cutting Parameters）：包括切削模式（如跟随部件、轮廓加工）、步距（刀具重叠量）、切削深度（每层切削量）等，粗加工常用“跟随部件”模式，步距设为刀具直径的30%~50%，精加工则需减小步距至5%~10%。
• 非切削移动（Non-Cutting Moves）：设置刀具的进刀、退刀、转移方式，如“安全平面”用于快速移动，“进刀类型”选择“圆弧-相切”可避免冲击工件。
• 进给率（Feed Rates）：分别设置主轴转速（RPM）、切削进给（mm/min）、快速进给（G0速度），确保加工效率与刀具寿命平衡，铝合金精加工进给率可设为1500mm/min，钢件粗加工则需降至800mm/min。

仿真与后处理

• 刀路可视化（Tool Path Visualization）：通过“动态显示”或“静态显示”模拟刀路运动，检查过切、干涉等问题；使用“IPW（In-Process Workpiece）”功能可实时显示剩余材料，优化粗加工策略。
• 后处理（Post Processing）：通过“后处理器配置”选择对应机床（如FANUC、SIEMENS系统），将刀路转换为NC代码，需确保机床配置与后处理器匹配，避免指令错误。

以下为常用加工命令及适用场景的简要对比：

相关问答FAQs

Q1：UG编程中如何避免过切？
A：避免过切需注意三点：① 在“几何体”中准确选择加工区域，避免误选相邻面；② 设置“检查几何体”定义干涉面，系统自动避让；③ 通过“刀路可视化”仿真检查，发现问题后调整切削参数或刀具轨迹，如减小步距或增加安全距离。

Q2：后处理时出现“G代码未定义”错误如何解决？
A：该错误通常由后处理器与机床配置不匹配导致，解决方法：① 检查后处理器是否支持当前机床系统（如FANUC 0i-MD）；② 在“机床控制”中添加未定义的G代码指令（如G49取消长度补偿）；③ 重新构建后处理器，或使用UG自带的“后处理构造器”定制机床配置文件。
