3dmax样条线命令有哪些核心功能?

在3ds Max中,样条线是创建二维图形的基础工具,也是构建复杂三维模型的核心元素之一,通过样条线命令,用户可以绘制直线、曲线、多边形等基本图形,并通过编辑顶点、线段、样条线等子对象,实现精确的形状控制,样条线的灵活性使其在建模、动画路径定义、挤压放样等场景中广泛应用,本文将详细介绍3ds Max中样条线的主要命令及其应用技巧。

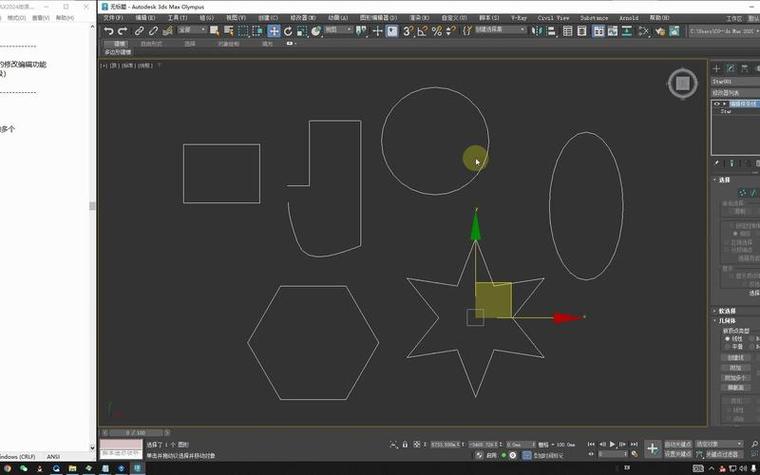

3dmax样条线命令有哪些核心功能?-图1
(图片来源网络,侵删)

样条线创建基础

3ds Max中的样条线创建工具位于“创建”面板下的“图形”类别,包含多种预设形状,如线、矩形、圆、椭圆、弧、圆环、多边形、星形、文本、螺旋线等。“线”工具是最基础的命令,允许用户通过单击添加顶点,拖动控制柄调整曲线张力,从而自由绘制任意形状,创建时,可在“键盘输入”面板中精确指定顶点坐标,或在“创建方法”中选择“初始类型”(角点/平滑)和“拖动类型”(角点/平滑/Bezier),以控制曲线的生成方式。

预设形状工具则提供了快速创建规则图形的功能。“矩形”可通过设置长度、宽度和角半径生成圆角矩形;“星形”可调整半径1、半径2、点数和扭曲参数,创建复杂的星形图案;“文本”工具支持导入中文字符,并通过“大小”和“字间距”参数调整排版,这些工具常用于制作标志、UI元素或建筑构件的轮廓。

样条线编辑核心命令

创建样条线后,进入“修改”面板,可通过“编辑样条线”修改器对子对象(顶点、线段、样条线)进行精细化编辑。

顶点编辑

顶点是样条线的最小编辑单元,其类型直接影响曲线形态,顶点分为四种:

3dmax样条线命令有哪些核心功能?-图2
(图片来源网络,侵删)
  • 角点:顶点两侧的线段呈直线连接,无曲率过渡。
  • 平滑:顶点两侧自动生成平滑曲线,但无法调整切线方向。
  • Bezier:顶点显示可拖动的控制柄,通过调整控制柄长度和角度,同时控制曲率和切线方向。
  • Bezier角点:顶点两侧的控制柄可独立调整,适合创建不对称的曲线。

常用编辑命令包括:

  • 连接:在两个顶点之间生成新的线段,需确保顶点处于同一层级。
  • 断开:将顶点分割为两个独立顶点,打断样条线的连续性。
  • 焊接:将距离阈值内的多个顶点合并为一个,用于清理冗余顶点。
  • 插入:在现有样条线上添加新顶点,并可拖动调整位置。
  • 设为首顶点:指定样条线的起始点,影响挤出、放样等操作的方向。

线段编辑

线段是连接两个顶点的直线或曲线部分,编辑线段时,可执行以下操作:

  • 分离:将选中的线段独立为新的样条线对象。
  • 删除:移除线段,若删除后样条线不闭合,则自动断开。
  • 拆分:在线段上插入指定数量的顶点,用于细化曲线。

样条线编辑

样条线层级针对整个图形进行操作,常用命令包括:

  • 轮廓:为样条线生成平行双线,参数可设置轮廓大小和方向(中心/向内/向外),常用于制作管状或带厚度的图形。
  • 布尔运算:通过“并集”“差集”“交集”组合两个或多个样条线,需确保样条线在同一层级且闭合。
  • 镜像:水平、垂直或对角镜像样条线,可选择复制或实例模式。
  • 修剪:使用一条样条线作为切割工具,删除相交部分的多余线段。
  • 扩展样条线:包含矩形、圆形、星形等高级预设,支持动态参数调整,如“圆角矩形”的角半径实时修改。

样条线高级应用技巧

样条线的价值不仅在于二维图形绘制,更在于通过三维生成工具转化为复杂模型,以下是常见的高级应用场景:

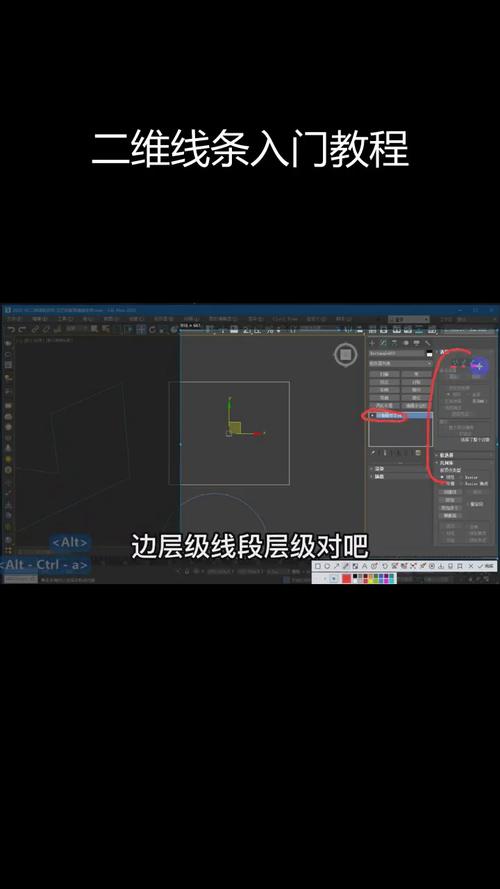

3dmax样条线命令有哪些核心功能?-图3
(图片来源网络,侵删)

挤出修改器

将闭合样条线通过“挤出”修改器转化为三维实体,可设置“数量”控制高度,“分段数”增加模型细节,并启用“封口”选项生成顶面和底面,将文字样条线挤出后,可制作立体字效果。

车削修改器

使样条线绕指定轴旋转生成三维模型,常用于制作对称物体,如花瓶、酒杯等,调整“度数”可控制旋转角度(默认360°),启用“焊接内核”可避免中心轴顶点重叠。

放样修改器

通过路径样条线和多个截面样条线生成复杂模型,支持变形动画(如缩放、扭曲),以直线为路径,圆形为截面,可生成管道;通过调整截面形状,可制作异形柱体。

样条线建模辅助

在多边形建模中,样条线可作为辅助线,通过“捕捉”功能精确对齐顶点;也可作为路径,引导对象沿曲线运动(如动画中的飞鸟轨迹)。

样条线参数对比表

命令名称 主要功能 适用场景 关键参数
轮廓 生成平行双线 制作带厚度的边框、管状轮廓 轮廓大小、方向(中心/内/外)
布尔运算 通过并集/差集/交集组合样条线 创建复杂形状(如镂空图案、Logo) 运算类型、焊接阈值
挤出修改器 将二维样条线转为三维实体 制作墙体、文字、浮雕 数量、分段数、封口
车削修改器 旋转样条线生成对称模型 制作花瓶、柱子、圆形物体 度数、焊接内核、方向
放样修改器 路径与截面结合生成复杂模型 制作管道、异形柱体、窗帘 路径、截面、变形曲线

相关问答FAQs

Q1:如何解决样条线挤出后出现法线错误的问题?
A:样条线挤出后,若模型内部显示异常或无法正常渲染,通常是法线方向错误,可通过以下方法解决:1)在“挤出”修改器中勾选“翻转法线”;2)进入“多边形”层级,手动选择反面多边形并执行“翻转”;3)确保样条线为闭合状态,未闭合的样条线挤出后无法生成正确的面。

Q2:如何让两条不闭合的样条线进行布尔运算?
A:布尔运算要求样条线必须闭合且处于同一层级,若样条线未闭合,可先进入“顶点”层级,选择起点和终点顶点,执行“焊接”命令(确保焊接阈值小于顶点间距);若样条线未在同一对象中,需先通过“附加”命令将它们合并为一个样条线对象,再进行布尔运算。
