在3D建模和设计领域，英文桥命令（Bridge命令）是一种常用的建模工具，主要用于在两个或多个独立的几何体之间创建平滑的过渡连接，形成连续的表面结构，该命令广泛应用于工业设计、角色建模、建筑可视化等场景，尤其在处理复杂曲面或需要无缝衔接的模型时具有不可替代的作用，以下将从命令原理、操作步骤、应用场景、注意事项及扩展技巧等方面,详细解析3D英文桥命令的使用方法和核心要点。

（图片来源网络，侵删）

桥命令的基本原理与功能

桥命令的核心功能是通过算法自动计算两个开放边界（如边缘、曲线或点）之间的最优连接方式，生成新的几何面以填补间隙，与传统的手动连接或布尔运算相比，桥命令的优势在于能够保持模型的拓扑结构整洁，避免因手动操作导致的布线混乱或面片拉伸问题，在创建角色模型时，若需将头部与颈部无缝连接，或是在机械设计中连接两个分离的部件，桥命令均可高效实现目标，其技术本质是基于NURBS（非均匀有理B样条）或多边形建模的插值算法，通过定义连接路径的平滑度、分段数等参数,控制生成曲面的形状和质量。

桥命令的操作步骤详解

以主流3D软件如3ds Max、Maya或Blender为例，桥命令的操作流程存在一定共性，但界面和参数设置略有差异，以下以Blender为例,详细说明操作步骤：

准备几何体：首先需要两个独立的网格对象，且每个对象必须包含开放的边界（即边缘未闭合），创建两个立方体，分别删除其中一个面，形成开口结构。
进入编辑模式：选中两个对象后，按Tab键进入编辑模式，使用“选择边”工具（快捷键E）分别点击每个对象的开放边界。
执行桥接操作：选中两条开放边后，按快捷键Ctrl+E打开边菜单，选择“桥接”（Bridge）选项，或通过右侧编辑器面板的“网格”菜单找到“桥接边”工具。
参数调整：在弹出的参数面板中，可设置“分段数”（Segments）控制连接面的平滑度，“平滑类型”（Smooth Type）选择线性或曲率平滑，“扭曲”（Twist）调整旋转角度等，设置分段数为5时，连接面将生成5个分段，实现更自然的过渡效果。
确认并优化：调整参数后，按Enter键确认生成桥接面，若结果不理想，可使用“循环切刀”（Loop Cut）工具或“网格平滑”（Mesh Smooth） modifier进一步优化拓扑结构。

以下是不同软件中桥命令的快捷键与位置对比：

软件	进入路径	常用快捷键	支持对象类型
Blender	编辑模式 → 选择边 → Ctrl+E → 桥接	Ctrl+E	多边形网格、曲线

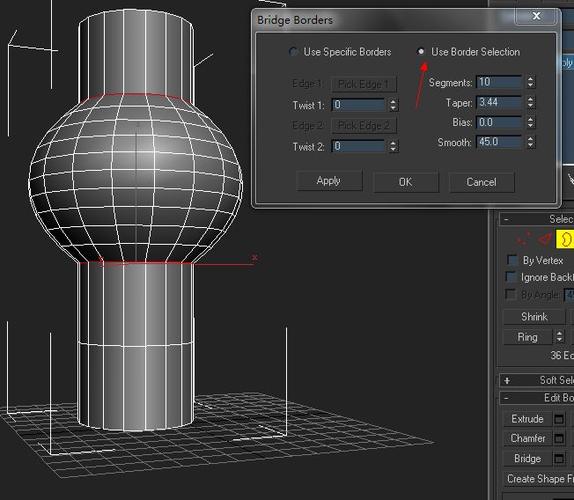

3ds Max	修改面板 → 编辑多边形 → 桥接	无	多边形网格
Maya	编辑网格 → 边 → 桥接	无	多边形网格、NURBS

桥命令的高级应用场景

角色建模中的身体衔接：在创建角色模型时，桥命令可用于连接四肢与躯干、衣物与皮肤等部位，将角色的袖口与手臂开口桥接时，通过调整分段数和平滑度，可避免布线交叉或拉伸变形，确保动画绑定时的自然运动。
工业设计中的管道连接：在机械或产品设计（如汽车引擎、水管系统）中，桥命令能快速连接不同直径或角度的管道部件，通过设置“非对称桥接”（Asymmetric Bridge），可实现两个尺寸差异较大的开口之间的平滑过渡。
建筑建模中的结构融合：在建筑可视化中，桥命令可用于连接不同楼层的天花板与地板，或融合异形墙体与标准门窗结构,确保模型的几何连续性。

使用桥命令的注意事项

拓扑结构要求：桥接的边界必须为开放边，且两条边的顶点数量需一致或可通过细分匹配，一条边有4个顶点，另一条有5个顶点时，需先通过“切割边”（Cut Edge）工具统一顶点数量。
参数合理性：分段数过高可能导致模型面数冗余，影响渲染性能；分段数过低则可能造成曲面不平滑，建议根据项目需求平衡质量与效率，通常分段数在3-8之间为佳。
软件兼容性：不同软件的桥接算法存在差异，例如Maya的桥接工具支持NURBS曲面，而Blender仅支持多边形网格，跨软件协作时,需提前确认模型格式与功能兼容性。

桥命令的扩展技巧与替代方案

结合变形球（Morph Targets）：在角色建模中，可先通过桥接创建基础连接，再使用变形球技术调整不同姿态下的形状变化，提升动画表现力。
与扫描工具（Spline Tool）结合：对于复杂路径的桥接，可先绘制样条线作为路径，再通过“挤出沿路径”（Extrude Along Spline）功能生成连接面，实现更精确的控制。
替代方案：若桥命令无法满足需求，可尝试以下方法：
- 布尔运算：适用于简单几何体的合并，但易产生拓扑错误。
- 网格融合（Mesh Fusion）：如ZBrush的ZRemesher工具，适合高精度模型的拓扑重构。
- 第三方插件：如Blender的“BridgeJumper”插件,支持更灵活的桥接参数设置。
